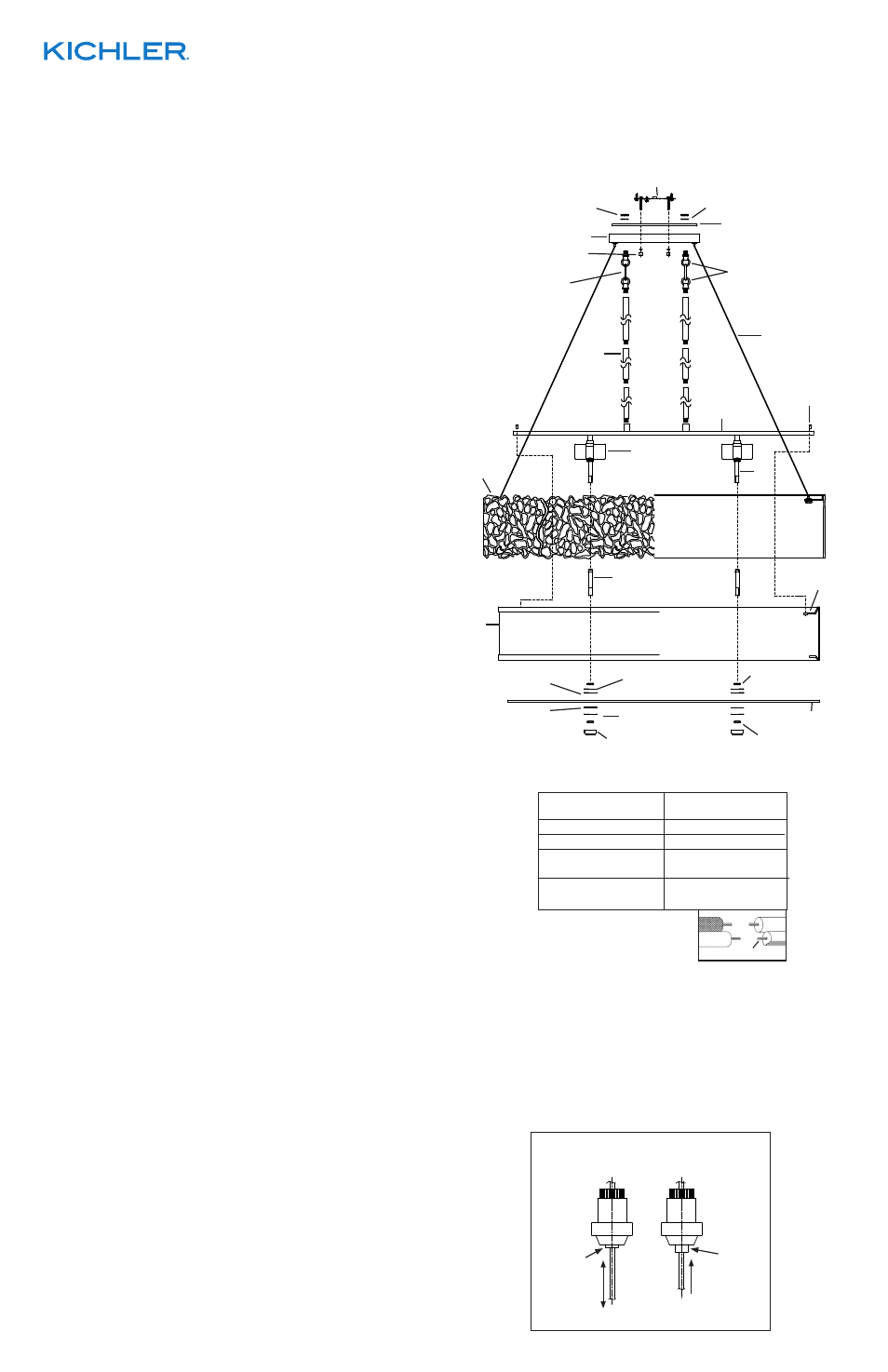

1) Abaisser la barre avec les groupes de la douilles par la partie supérieure du

cache extérieur.

2) Placer le cache extérieur avec une barre sur le cache intérieur.
3) Aligner les trous à chaque extrémité de la barre aux trous dans chaque

support à l’intérieur du cache interne.

4) Serrer les vis dans chaque trou de barre ainsi que dans les trous des supports.

Serrer les vis pour fixer le cache intérieur.

5) Introduire les ampoules recommandées.
6) Visser un petit tube fileté dans chaque tige sur la partie inférieure de chaque

groupe de douille.

7) Visser un écrou hexagonal sur l’extrémité de chaque tube fileté.
8) Passer une rondelle plate puis une rondelle caoutchoutée sur l’extrémité de

chaque tube fileté.

9) Soulever le diffuseur jusqu’au luminaire. Passer les trous dans le diffuseur sur

l’extrémité de chaque tube fileté.

10) Passer une rondelle caoutchoutée puis une plate plate sur l’extrémité de

chaque tube fileté. Visser un écrou hexagonal sur l’extrémité de chaque tube

fileté.
11) Visser un ornement sur l’extrémité de chaque tube fileté. Resserrer les

ornements pour fixer le diffuseur. (NE PAS serrer avec excès).

12) Déterminer la quantité de tiges nécessaires pour atteindre la hauteur de

fixation souhaitée. ATTENTION: Un minimum d’une tige de 6 pouces doit être

utilisé.
13) Acheminer le fil du luminaire de chaque accouplement sur la barre par

chaque tige et visser chaque tige dans l’accouplement en haut de la barre.

REMARQUE: Appliquer le frein filet sur tous les filets de la tige indiqués par le

symbole (3) pour empêcher la rotation accidentelle du luminaire pendant le

nettoyage, remplacement des ampoules, etc.

14) Acheminer le fil du luminaire par les tiges restantes et visser ces tiges

ensemble.
15) Après avoir assemblé le nombre souhaité de tiges au luminaire, raccourcir les

câbles jusqu’à ce qu’ils soient bien tendus. Voir les instructions sur l’ajustement

de la longueur du câble ci-dessous.

REMARQUE : Le luminaire peut être suspendu avec ou sans boucles ni maillon
de chaîne.

Avec des boucles et maillon de la chaîne:
16) Visser un petit tube fileté dans l’extrémité de chaque petite boucle.
17) Passer le fil du luminaire d’une dernière tige par le tube fileté dans l’extrémité

d’une petite boucle. Visser cette petite boucle dans l’extrémité de la tige.

18) Répéter l’étape 17 pour l’autre dernière tige.
19) Attacher un maillon de la chaîne sur chaque petite boucle à l’extrémité de

chaque dernière tige.

20) Attacher une petite boucle à l’extrémité de chaque maillon de la chaîne.
21) Passer le fil du luminaire par le trou dans la deuxième petite boucle.
22) Passer le fil du luminaire depuis chaque petite boucle par chaque trou dans le

cache. Abaisser le cache sur les tiges. Passer les trous dans le cache

par-dessus chaque tube fileté à l’extrémité de chaque petite boucle.

23) Passer le fil du luminaire par chacun des trous situés dans le couvercle du

cache. Abaisser le couvercle du cache dans le cache. Passer les tubes filetés

depuis l’intérieur du cache par les trous dans le couvercle du cache.

24) Depuis chaque petit tube fileté sortant de la partie supérieure du cache, passer

le fil du luminaire par le trou dans la rondelle de blocage. Visser chaque

rondelle de blocage sur l’extrémité de chaque tube fileté.

25) Passer le fil du luminaire par le trou situé dans chaque écrou hexagonal.

Visser chaque écrou hexagonal sur l’extrémité de chaque tube fileté.

PROCÉDER SELON LES ÉTAPES DE 26 À 31 POUR TERMINER L’INSTALLATION.

Sans boucles ni maillon de la chaîne:
16) Passer le fil du luminaire de l’extrémité de chaque tige par un petit tube fileté.

Visser un petit tube fileté dans l’extrémité de chaque dernière tige.

17) Passer le fil du luminaire par le trou situé dans le cache. Abaisser le cache et

passer les trous dans le cache par-dessus chaque extrémité des tubes filetés

sur les tiges

18) Passer le fil du luminaire par chacun des trous situés dans le couvercle du

cache. Abaisser le couvercle du cache dans le cache. Passer les tubes filetés

depuis l’intérieur du cache par les trous dans le couvercle du cache.

19) Depuis chaque petit tube fileté sortant de la partie supérieure du cache, passer

le fil du luminaire par le trou dans la rondelle de blocage. Visser chaque

rondelle de blocage sur l’extrémité de chaque tube fileté.

20) Passer le fil du luminaire par le trou situé dans chaque écrou hexagonal.

Visser chaque écrou hexagonal sur l’extrémité de chaque tube fileté.

PROCÉDER SELON LES ÉTAPES DE 26 À 31 POUR TERMINER L’INSTALLATION.

26) COUPER LE COURANT.

IMPORTANT: TOUJOURS couper l’électricité avant de commencer le travail.

a) Localiser le coffret à fusibles ou le disjoncteur du domicile. Mettre

l’interrupteur principal en position d’Arrêt.

b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur Arrêt) qui contrôlent

l’alimentation vers le luminaire ou la pièce dans laquelle le travail est

effectué.

c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire à remplacer est

doté d’un interrupteur ou d’une chaîne connectée à l‘interrupteur, placer

ces éléments en position d’Arrêt.

27) Trouver les trous filetés appropriés sur la barrette de montage. Vissez les vis

de montage dans les trous filetés.

28) Visser la barrette de montage à la boite de jonction. (Vis non fournies). La

barrette de montage peut etre ajustée pour convenir à la position de l’applique.

Connect Black or

Red Supply Wire to:

Connect

White Supply Wire to:

Black

White

*Parallel cord (round & smooth)

*Parallel cord (square & ridged)

Clear, Brown, Gold or Black

without tracer

Clear, Brown, Gold or Black

with tracer

Insulated wire (other than green)

with copper conductor

Insulated wire (other than green)

with silver conductor

*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)

Neutral Wire

SEE OTHER SIDE FOR ENGLISH TRANSLATIONS.

VOIR L’AUTRE CÔTÉ DES TRADUCTIONS EN ANGLAIS.

29) Connecter les fils (connecteurs non fournis). Se reporter au tableau ci-dessous

pour faire les connexions.

30) Pousser le luminaire vers le plafond en passant soigneusement les vis de

montage par les trous dans le cache.

31) Fixer le luminaire au plafond à l’aide des boutons moletés.

INSTRUCTIONS LONGUEUR DU CÂBLE DE RÉGLAGE

1) Ajuster la longueur des câbles pour obtenir la hauteur désirée pour le

luminaire monté. (Voir le plan d’ajustement)

Pour élever le luminaire : pousser le câble dans la verrière.

Relâcher le câble pour bien le sécuriser.

Pour abaisser le luminaire : Pousser le bouton dans l’ajusteur de câble et

tirer le câble vers le bas. Relâcher le bouton pour bloquer le câble.

REMARQUE : Avec un bouton enfoncé, le câble se soulève et s’abaisse.

Sans un bouton enfoncé, le câble se soulève et se bloque.

(VOIR : DÉTAILS D’AJUSTEMENT DU CÂBLE)
