Kichler 43263 - Manuel

1) TURN OFF POWER.
IMPORTANT: Before you start, NEVER attempt any work
without shutting off the electricity until the work is done.
a) Go to the main fuse, or circuit breaker, box in your
home. Place the main power switch in the “OFF”
position.
b) Unscrew the fuse(s), or switch “OFF” the circuit breaker
switch(s), that control the power to the fixture or room that
you are working on.
c) Place the wall switch in the “OFF” position. If the fixture
to be replaced has a switch or pull chain, place those in
the “OFF” position.
2) Thread hexnut onto threaded pipe so that 5 threads are
exposed above hexnut. Thread that end of threaded pipe
into mounting strap and tighten hexnut against mounting
strap.
3) Thread second hexnut onto other end of threaded pipe.
Tighten hexnut up against mounting strap.
4) Attach mounting strap to outlet box. (Screws not provided)
5) Make wire connections (connectors not provided.)
Reference chart below for correct connections and wire
accordingly.
6) Push fixture to wall, carefully passing threaded pipe through
hole in canopy.
7) Screw threaded cap onto threaded pipe. Tighten threaded
cap to secure fixture to wall.
8) Pass hole in rubber washer down over end of threaded pipe
on top of fixture body.
9) Screw top finial onto threaded pipe on top of fixture body.
(DO NOT over tighten.)
1) COUPER LE COURANT ÉLECTRIQUE.
IMPORTANT: TOUJOURS couper l’électricité avant de
commencer le travail.
a) Localiser le coffret à fusibles ou le disjoncteur du
domicile. Mettre l’interrupteur principal en position
d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur
Arrêt) qui contrôlent l’alimentation vers le luminaire ou la
pièce dans laquelle le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire
à remplacer est doté d’un interrupteur ou d’une chaîne
connectée à l‘interrupteur, placer ces éléments en
position d’Arrêt.
2) Visser l’écrou hexagonal sur le tube fileté de façon a laisser
cinq fils a découvert au-dessus de l’ecrou. Enfiler cette
extrémite du tube filete dans le collier de faxation et serrer
l’ecrou contre le colllier de fixation.
3) Visser l’écrou hexagonal sur l’extrémité du tube fileté.
Resserrer l’écrou hexagonal contre la bande de fixation.
4) Visser le collier de fixaiton à la boîte de jonction (vis non
fournies).
5) Connecter les fils (connecteurs non fournis). Se reporter au
tableau ci-dessous pour faire les connexions. Plaquer
l’applique contre le mur, en passant soigneusement les vis
de montage dans les trous.
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
Date Issued: 9/21/12 IS-43263-CB

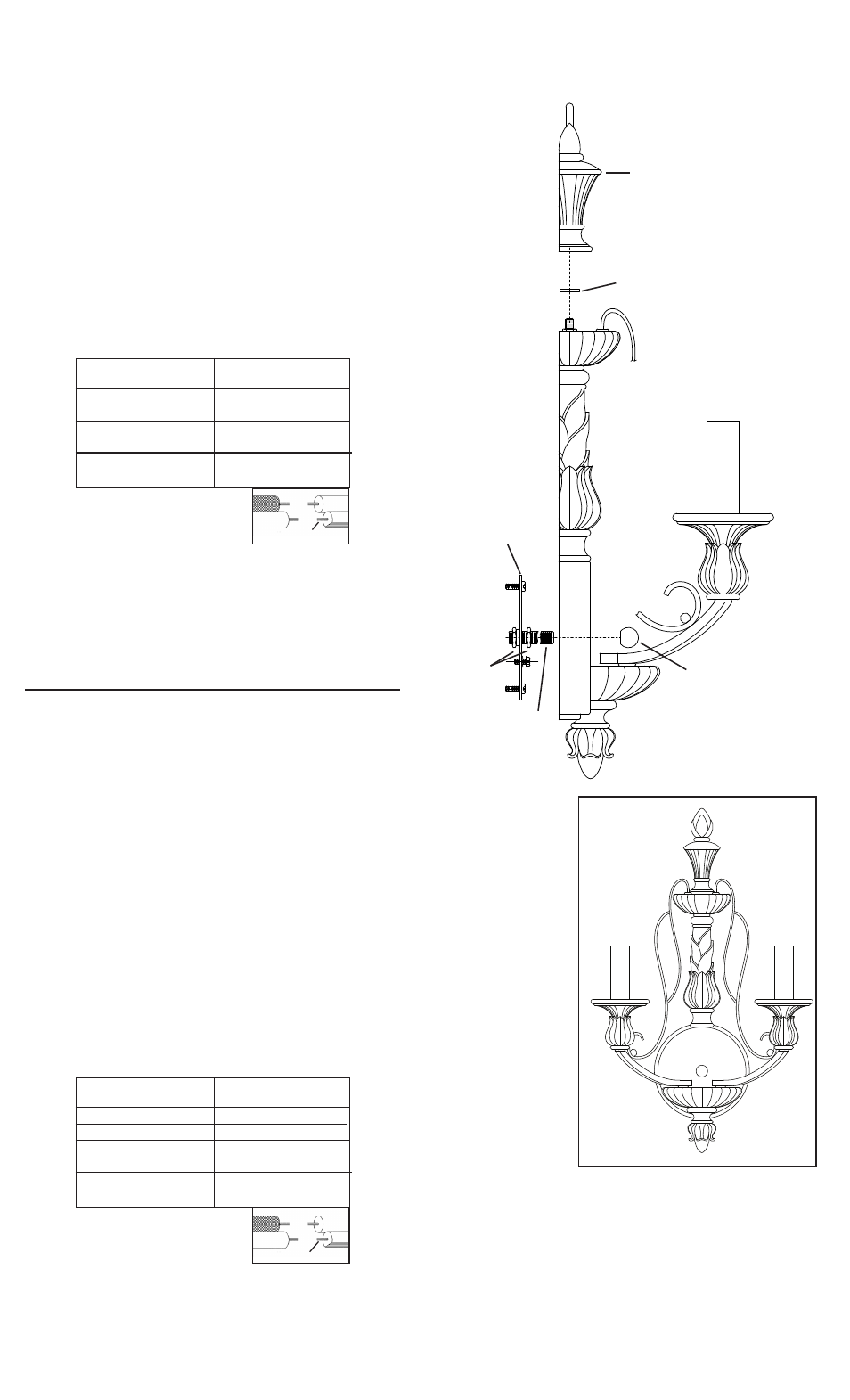

INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
MOUNTING STRAP
COLLLIER DE
FIXATION
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
THREADED CAP
BOUCHON FILETÉE
HEXNUT
ECROU
HEXAGONAL
THREADED PIPE
TUBE FILETÉ
TOP FINIAL
ORNEMENT
SUPÉRIEURE
RUBBER WASHER
RONDELLE EN CAOUTCHOUC
6) Poussez le luminaire au mur, soigneusement passer le tube
fileté dans le trou du cache.
7) Visser le bouchon fileté sur le tube fileté. Serrer le bouchon
fileté pour fixer le luminaire au mur.
8) Passer le trou de la rondelle en caoutchouc vers le bas sur
l’extrémité du tube fileté sur le dessus du corps de luminaire.
9) Visser l’ornement supérieure sur l’extrémité du tube fileté
sur la partie supérieure du luminaire. (NE PAS serrer avec excès).
THREADED PIPE
TUBE FILETÉ
