STEM MOUNT INSTALLATION INSTRUCTIONS
1) Pass wire from fixture though stem and screw stem to top of fixture.
NOTE: Thread locking compound must be applied to all stem threads as noted with
symbol (3) to prevent accidental rotation of fixture during cleaning, relamping, etc.
2) Pass fixture wire through remaining stems and screw stems together.
3) Thread decorative stem assembly onto end of last stem.
4) Pass threaded pipe at end of decorative stem assembly through hole in canopy.
5) Slip lockwasher over threaded pipe protruding from inside of canopy and screw
hexnut onto threaded pipe.
6) TURN OFF POWER.
IMPORTANT: Before you start, NEVER attempt any work without shutting off the
electricity until the work is done.
a) Go to the main fuse, or circuit breaker, box in your home. Place the main power
switch in the “OFF” position.
b) Unscrew the fuse(s), or switch “OFF” the circuit breaker switch(s), that control
the power to the fixture or room that you are working on.
c) Place the wall switch in the “OFF” position. If the fixture to be replaced has a
switch or pull chain, place those in the “OFF” position.
7) Find the appropriate threaded holes on mounting strap. Assemble mounting screws
into threaded holes.
8) Attach mounting strap to outlet box. (Screws not provided). Mounting strap can be
adjusted to suit position of fixture.
9) Make wire connections (connectors not provided.) Reference chart below for correct
connections and wire accordingly.
10) Push fixture to ceiling, carefully passing mounting screws through holes in canopy.
11) Thread knurl knobs onto mounting screws. Tighten knurl knobs to secure fixture to
ceiling.
12) Raise glass up to fixture. Fit glass inside cage.
13) Pass hole in glass over socket.
14) Slip spacer over socket. Thread socket ring onto socket. Tighten socket ring to
secure glass in place. (DO NOT over tighten.)
INSTRUCTIONS POUR INSTALLATION EN CHUTE DE CHAÎNE
1) Passez le fil dans la tige et vissez la tige en haut du corps du luminaire.
REMARQUE: Appliquer le frein filet sur tous les filets de la tige indiqués par le
symbole (3) pour empêcher la rotation accidentelle du luminaire pendant le nettoyage,
remplacement de lampe, etc.
2) Passez le fil dans les tiges restantes et vissez les tiges ensemble.
3) Vissez l’ensemble tige décorative sur l’extrémité de la tige dernier.
4) Passer le tube fileté à l’extrémité l’ensemble tige décorative par le trou situé dans
le cache.
5) Passer la rondelle de blocage sur le tube fileté sortant de l’intérieur du cache. Visser
l’écrou hexagonal sur le tube fileté pour le fixer au cache.
6) COUPER LE COURANT.
IMPORTANT: TOUJOURS couper l’électricité avant de commencer le travail.
a) Localiser le coffret à fusibles ou le disjoncteur du domicile. Mettre l’interrupteur
principal en position d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur Arrêt) qui contrôlent
l’alimentation vers le luminaire ou la pièce dans laquelle le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire à remplacer est doté
d’un interrupteur ou d’une chaîne connectée à l‘interrupteur, placer ces éléments
en position d’Arrêt.
7) Trouver les trous filetés appropriés sur la barrette de montage. Vissez les vis de
montage dans les trous filetés.
8) Visser la barrette de montage à la boite de jonction. (Vis non fournies). La barrette
de montage peut etre ajustée pour convenir à la position de l’applique.
9) Connecter les fils (connecteurs non fournis). Se reporter au tableau ci-dessous pour
faire les connexions.
10) Pousser le luminaire vers le plafond en passant soigneusement les vis de montage par
les trous dans le cache.
11) Visser les boules sur les vis de fixation. Resserrer les boules pour fixer le luminaire
au plafond.
12) Soulever le verre à l’appareil. Monter le verre à l’intérieur de la cage.
13) Passer le trou du verre sur la douille.
14) Glisser l’entretoise sur la douille. Serrer l’anneau de la douille sur la douille.
Resserrer l’anneau de la douille pour bien fixer le verre. (NE PAS serrer avec excès).
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
Conectar el alambre de
suministro negro o rojo al
Conectar el alambre de
suministro blanco al
Negro Blanco
*Cordon paralelo (redondo y liso) *Cordon paralelo (cuadrado y estriado)
Claro, marrón, amarillio o negro
sin hebra identificadora
Claro, marrón, amarillio o negro
con hebra identificadora
Alambre aislado (diferente del verde)
con conductor de cobre
Alambre aislado (diferente del
verde) con conductor de plata
*Nota: Cuando se utiliza alambre paralelo
(SPT I y SPT II). El alambre neutro es de forma
cuadrada o estriada y el otro alambre será de
forma redonda o lisa. (Vea la ilustracíón).
Hilo Neutral
SEE REVERSE SIDE FOR WALL MOUNT INSTALLATION IN-
STRUCTIONS.
VOIR AU DOS LES INSTRUCTIONS POUR UNE INSTALLATION
MURALE.
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
MOUNTING STRAP
PATTE DE FIXATION
CANOPY
CACHE
THREADED BALL
BOULE FILETÉ
IS-42467-CB Date Issued: 10/19/12
GLASS
VIDRIO
CANOPY
CACHE
THREADED BALL
BOULE FILETÉ
SEMI FLUSH INSTALLATION INSTRUCTIONS
1) Pass threaded pipe at top of fixture body through hole in canopy.
2) Slip lockwasher over threaded pipe protruding from inside of canopy.
3) Screw hexnut onto threaded pipe to secure fixture to canopy.
4) Follow steps #6-14 in Stem Drop Installation Instructions.
INSTRUCTIONS POUR INSTALLATION SEMI-ENCASTRÉE
1) Passer le tube fileté à l’extrémité du luminaire par le trou situé dans le cache.
2) Passer une rondelle de blocage sur le tube fileté sortant de l’intérieur du cache.
3) Placer l’écrou hexagonal sur le tube fileté. Resserrer l’écrou hexagonal pour fixer
le cache au luminaire.
4) Suivre les étapes de 6 à 14 des instructions d’installation en chute de chaîne.

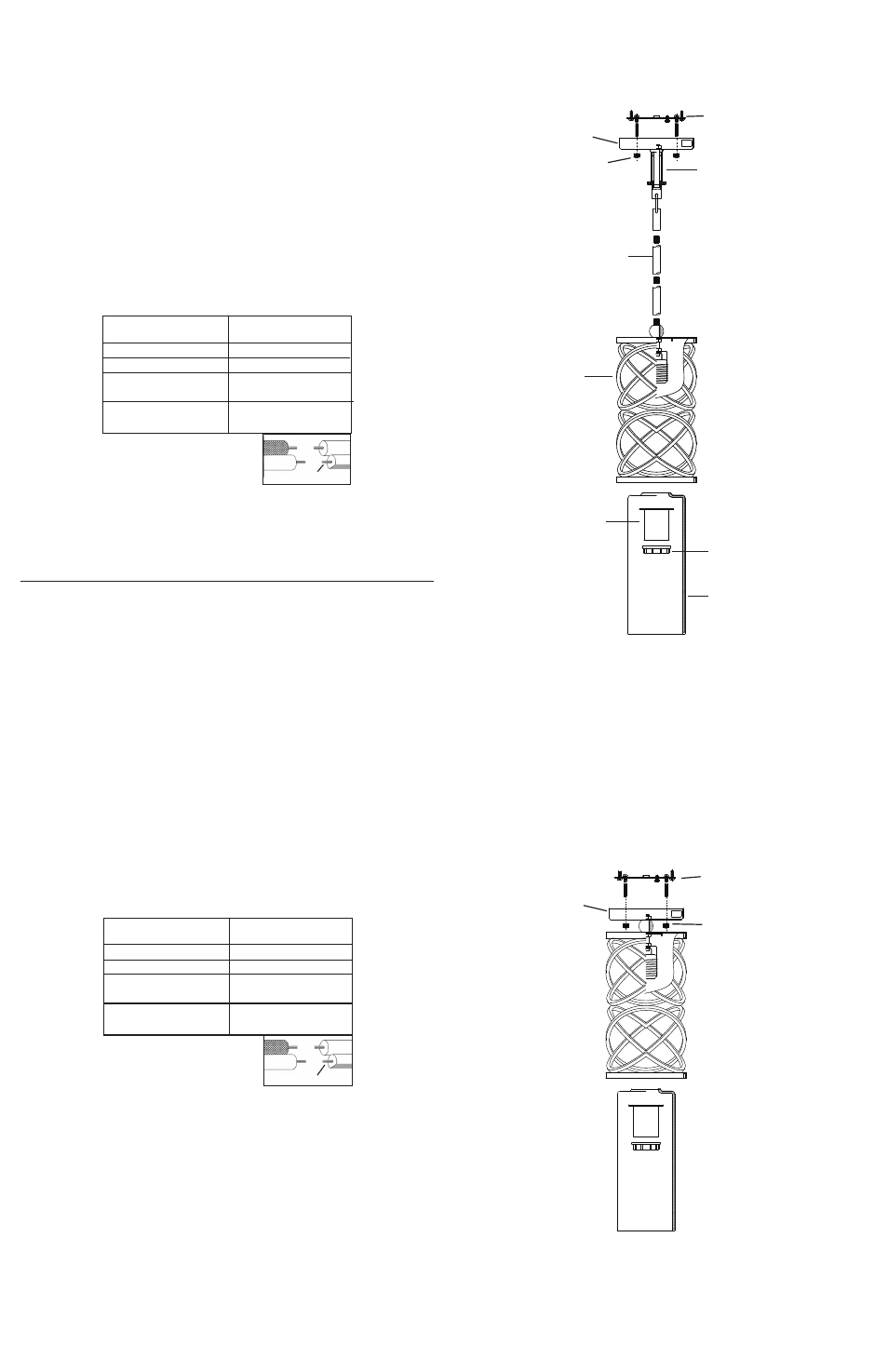

STEM MOUNT INSTALLTION
INSTALLATION DU MONT TIGE
CAGE
CAGE
SPACER
ENTRETOISE
SOCKET RING
ANNEAU DE LA DOUILLE
MOUNTING STRAP
PATTE DE FIXATION
3
STEM
TIGE
3
3
DECORATIVE STEM ASSEMBLY
ENSEMBLE TIGE DÉCORATIVE
