1) Turn off power.
IMPORTANT: Before you start, NEVER attempt any work without
shutting off the electricity until the work is done.
a) Go to the main fuse, or circuit breaker, box in your home. Place
the main power switch in the “OFF” position.
b) Unscrew the fuse(s), or switch “OFF” the circuit breaker switch(s),
that control the power to the fixture or room that you are working on.
c) Place the wall switch in the “OFF” position. If the fixture to be
replaced has a switch or pull chain, place those in the “OFF”
position.
2) Attach mounting strap to outlet box. (Screws not provided)
3) Thread hexnut onto threaded pipe so that 5 threads are exposed above
hexnut. Thread that end of threaded pipe into mounting strap and
tighten hexnut against mounting strap.
4) Make wire connections (connectors not provided.)
Reference chart below for correct connections and wire accordingly.
5) Push fixture to wall, carefully passing threaded pipe through hole.
6) Secure fixture to wall using threaded cap.
7) Raise glass up to fixture. Pass hole in glass over socket.
8) Slip spacer over socket.
9) Attach socket ring to socket ring tool.
10) Raise socket ring tool with socket ring attached up to socket and thread
socket ring onto socket. Tighten socket ring to secure glass in place.
(DO NOT over tighten.)
1) Couper le courant électrique.
IMPORTANT: TOUJOURS couper l’électricité avant de commencer le
travail.
a) Localiser le coffret à fusibles ou le disjoncteur du domicile. Mettre
l’interrupteur principal en position d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur Arrêt) qui
contrôlent l’alimentation vers le luminaire ou la pièce dans laquelle
le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire à
remplacer est doté d’un interrupteur ou d’une chaîne connectée à
l‘interrupteur, placer ces éléments en position d’Arrêt.
2) Visser le collier de fixaiton à la boîte de jonction (vis non fournies).
3) Visser l’écrou hexagonal sur le tube fileté de façon a laisser cinq fils a
découvert au-dessus de l’ecrou. Enfiler cette extrémite du tube filete \
dans le collier de faxation et serrer l’ecrou contre le colllier de fixation.
4) Connecter les fils (connecteurs non fournis). Se reporter au tableau ci-
dessous pour faire les connexions. Plaquer l’applique contre le mur, en
passant soigneusement les vis de montage dans les trous.
5) Pousser l’applique contre le mur, et faire passer les vis de fixaiton dans
les trous de passage en procédant avec précautions.
6) Fixer l’applique contre le mur à l’aide des rondelles freins et du bouchon
filete.
7) Soulever le verre jusqu’au luminaire. Passer le trou dans le verre sur la
douille.
8) Glisser l’entretoise sur la douille.
9) Fixer l’anneau de prise sur l’outil pour l’anneau de la douille.
10) Abaisser l’outil de l’anneau de la douille avec l’anneau de la douille attaché
en bas du verre. Resserrer l’anneau de la douille pour bien fixer le verre.
(NE PAS serrer avec excès).
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire

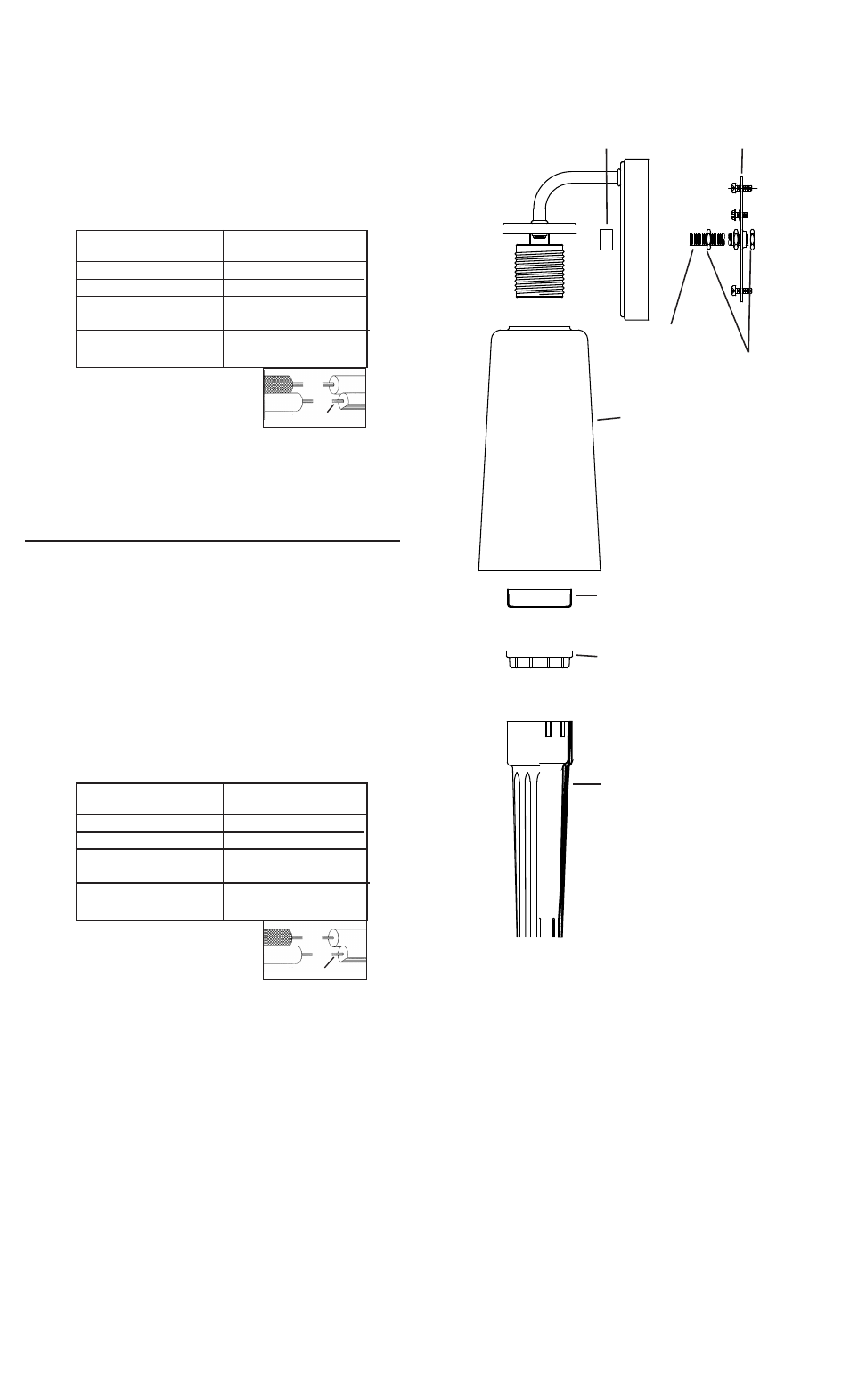

Date Issued: 12/24/11 IS-42979-CB
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
MOUNTING STRAP
COLLLIER DE FIXATION
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
THREADED CAP
BOUCHON FILETÉE
SOCKET RING
BAGUE DE LA DOUILLE
GLASS
VERRE
SPACER
ENTRETOISE
SOCKET RING TOOL
OUTIL DE L’ANNEAU
DE LA DOUILLE
THREADED PIPE
TUBE FILETÉE
HEXNUT
ECROU HEXAGONAL
