1) Turn off power.
IMPORTANT: Before you start, neVer attempt any work without
shutting off the electricity until the work is done.
a) Go to the main fuse, or circuit breaker, box in your home. place
the main power switch in the “off” position.
b) unscrew the fuse(s), or switch “off” the circuit breaker switch(s),
that control the power to the fixture or room that you are working on.
c) place the wall switch in the “off” position. If the fixture to be
replaced has a switch or pull chain, place those in the “off”
position.
2) find the appropriate threaded holes on mounting strap. Assemble
mounting screws into threaded holes.
3) Attach mounting strap to outlet box. (Screws not provided) Mounting
strap can be adjusted to suit position of fixture.
4) Make wire connections (connectors not provided.) reference chart
below for correct connections and wire accordingly.
5) push fixture to ceiling, carefully passing mounting screws through holes.
6) Secure fixture to ceiling with threaded balls.
7) Set glass down in trim ring.
8) raise trim ring with glass up to fixture.
9) Align holes at end of arms with holes in trim ring. Thread ball studs
through holes in arms and into ring. Tighten ball studs to secure trim in
to arms.
1) Couper le CourAnT.
IMPORTANT: TouJourS couper l’électricité avant de commencer le
travail.
a) localiser le coffret à fusibles ou le disjoncteur du domicile. Mettre
l’interrupteur principal en position d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur Arrêt) qui
contrôlent l’alimentation vers le luminaire ou la pièce dans
laquelle le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire à
remplacer est doté d’un interrupteur ou d’une chaîne connectée à
l‘interrupteur, placer ces éléments en position d’Arrêt.
2) Trouver les trous filetés appropriés sur le support de montage. Visser
les vis de montage dans les trous taraudés.
3) fixer le support de montage sur la boîte à prises. (Vis non fournies).
le support de montage peut être réglé afin de positionner correctement
le luminaire.
4) Connecter les fils (connecteurs non fournis). Se porter au tableau ci-
dessous pour faire les connexions.
5) pousser le luminaire vers le plafond en passant soigneusement les vis
de montage par les trous.
6) fixer le luminaire au plafond à l’aide des boules filetées.
7) fixez la vitre au bas de la garniture.
8) Soulevez la garniture et la vitre sur le luminaire.
9) Alignez les trous à l’extrémité des bras avec les trous sur la garniture.
enfilez les pivots à rotule sur les trous dans les bras et dans la
garniture. Serrez les pivots à rotule pour fixer la garniture aux bras.
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
Date Issued: 9/10/10 IS-42651-CB

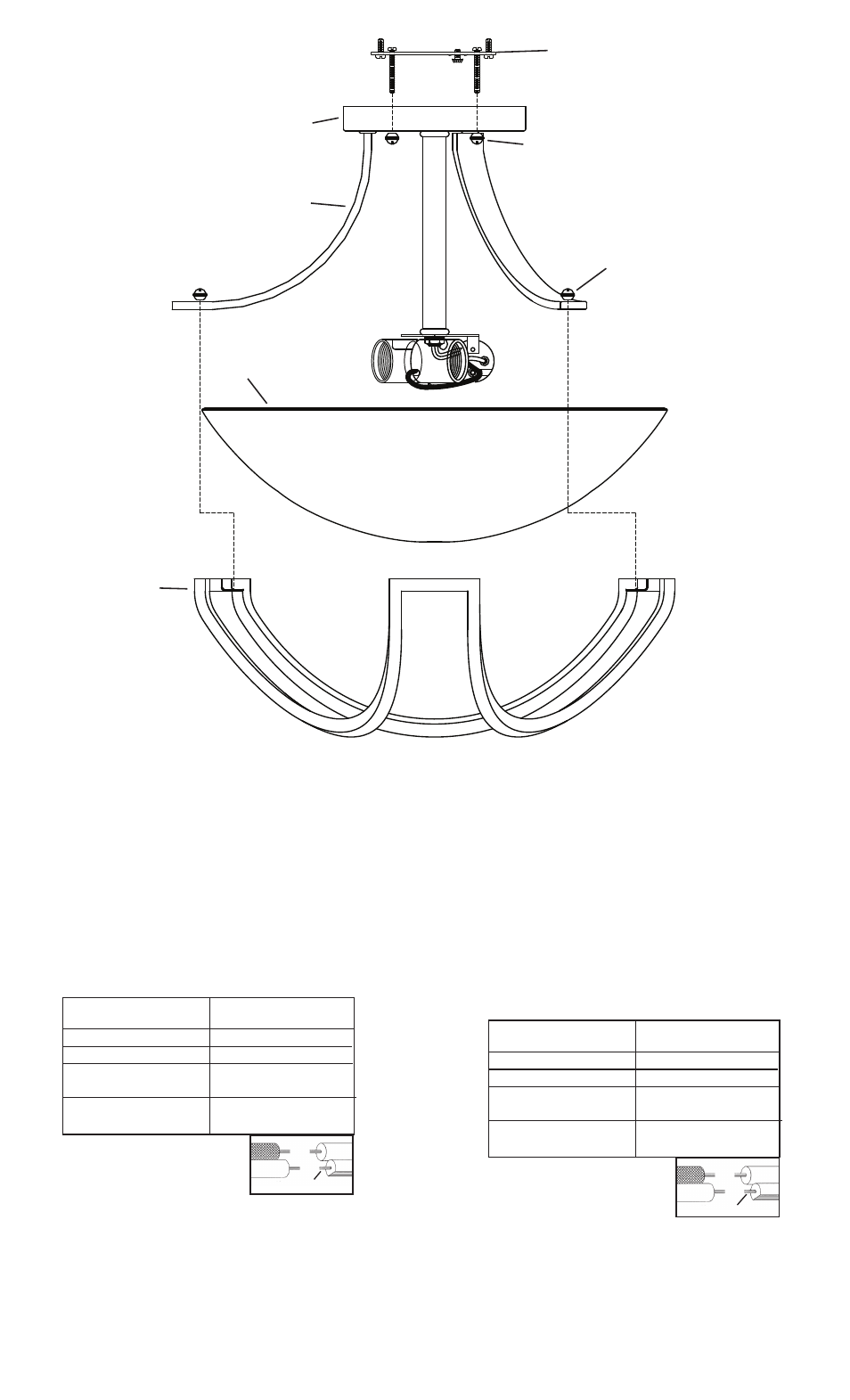

MounTInG STrAp
CollIer De fIXATIon
GlASS
Verre
fIXTure
luMInAIre
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
THreADeD BAll
Boule fIleTé
TrIM rInG
GArnITure
BAll STuD
pIVoT à roTule
ArM
BrAS
