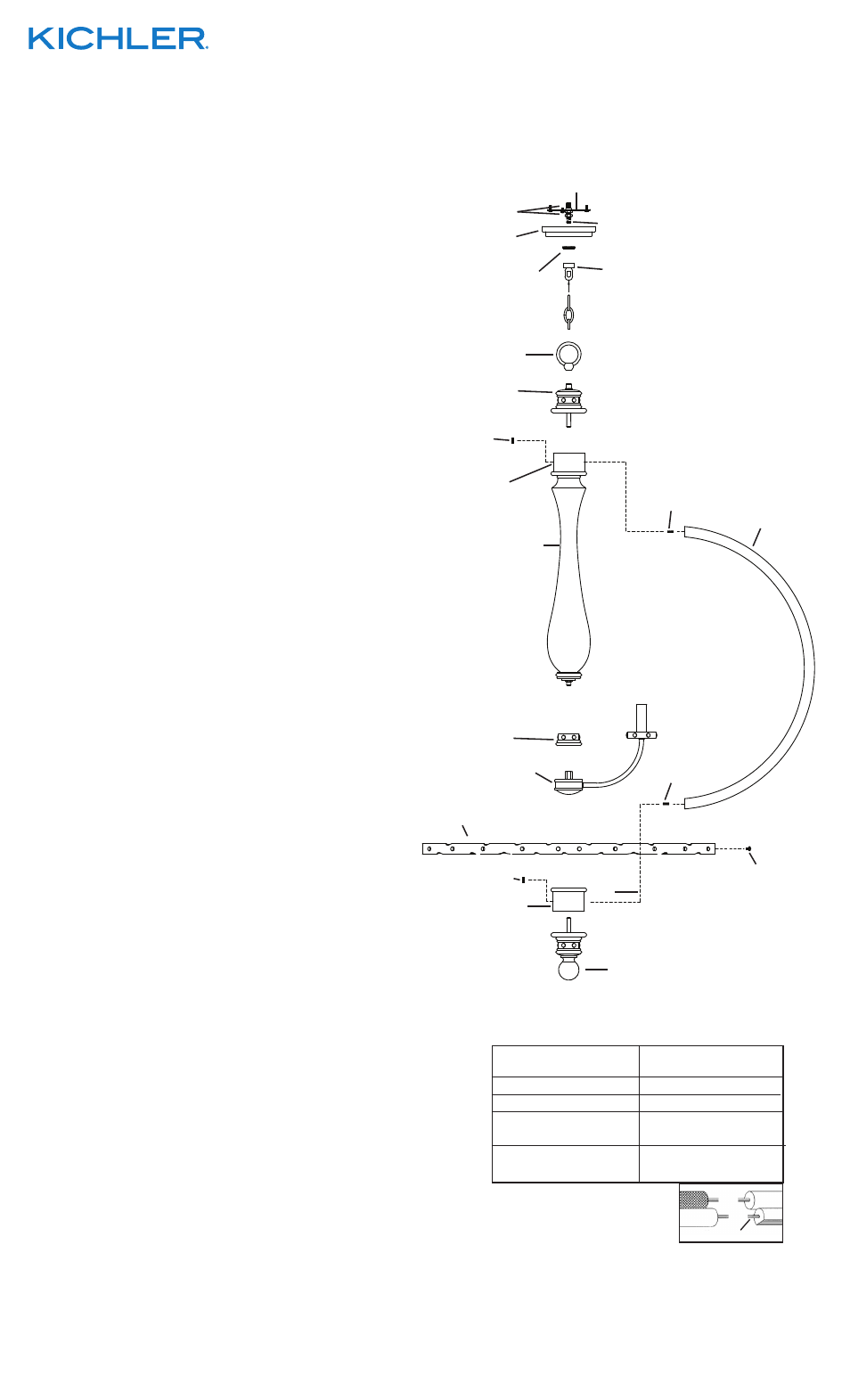

1) Installer la garniture centrale sur l’accouplement en haut du
luminaire.
2) Visser le tube fileté sur la partie inférieure de la colonne

centrale dans l’accouplement.

3) Visser un goujon fileté dans chaque extrémité du bras.
4) Passer le goujon fileté en haut du bras par le trou dans la

coupe en haut de la colonne centrale.

5) Depuis l’intérieur de la coupe en haut, visser l’écrou hexagonal

sur l’extrémité du goujon fileté. Ne pas serrer complètement

l’écrou hexagonal. Il sera serré définitivement lors du

montage complet de tous les bras.

6) Passer le goujon fileté sur la partie inférieure du bras par le

trou dans la coupe en bas.

7) Depuis l’intérieur de la coupe en bas, visser l’écrou hexagonal

sur l’extrémité du goujon fileté. Ne pas serrer complètement

l’écrou hexagonal. Il sera serré définitivement lors du

montage complet de tous les bras.

8) Répéter les étapes 3 à 7 pour les autres bras.
9) Après avoir assemblé tous les bras, serrer les écrous

hexagonaux pour fixer les bras au luminaire.

10) Visser le tube fileté sur l’ornement inférieur dans la coupe en
bas.
11) Visser le tube fileté sur la garniture en haut dans la coupe en
haut.
12) Visser la boucle sur le tube fileté en haut de la garniture
supérieure.
13) Depuis le bas du luminaire, passer l’anneau sur les bras.
14) Aligner le trou situé dans l’anneau au trou dans le centre du
bras.
15) Visser le goujon à bille dans le trou de l’anneau et dans le

trou au centre du bras. Ne pas serrer complètement les

goujons à bille tant que l’anneau n’est pas fixé à chaque

bras.
16) Répéter les étapes 11-12 pour fixer l’anneau aux autres
bras.
17) Serrer définitivement les goujons à bille pour fixer l’anneau

au luminaire.

18) COUPER LE COURANT.

IMPORTANT: TOUJOURS couper l’électricité avant de com

mencer le travail.

a) Localiser le coffret à fusibles ou le disjoncteur du

domicile. Mettre l’interrupteur principal en position

d’Arrêt.

b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur

Arrêt) qui contrôlent l’alimentation vers le luminaire ou la

pièce dans laquelle le travail est effectué.

c) Mettre l’interrupteur mural en position d’Arrêt. Si le

luminaire à remplacer est doté d’un interrupteur ou

d’une chaîne connectée à l‘interrupteur, placer ces

éléments en position d’Arrêt.

19) Visser le tube fileté (qui se trouve avec les pièces détachées)

dans le collier-écrou, sur une longueur minimum de 6 mm (1/4 po).

Fixer avec un écrou hexagonal.

20) Visser un second écrou hexagonal de manière à ce qu’il

touche presque le premier. Visser ensuite le tube fileté sur la

patte de fixation, en le faisant dépasser et en dirigeant la

partie filetée des vis vers la boîte de jonction. Visser un

troisième écrou hexagonal sur l’extrémité du tube fileté

sortant de l’arrière de la sangle de montage. Visser un

troisième écrou hexagonal sur l’extrémité du tube fileté

sortant de l’arrière de la sangle de montage.

21) Connecter la patte de fixation à la boîte de jonction.
22) Dévisser la bague filetée du collier-écrou. Passer le cache

sur le collier-écrou. Environ la moitié de filetage extérieur de

celui-ci doit être apparent. Fixer le collier-écrou en faisant

pivoter l’assemblage vers le haut ou vers le bas. Enlever le

cache.
23) Une fois bien positionné, serrer les deux écrous hexagonaux,

supérieur et inférieur, contre le dessous et le dessus de la

sangle de montage.

24) Glisser le cache sur le collier-écrou et enfiler sur la bague

filetée. Attacher la chaine (avec l’assemblage connecté) au

bas du collier-écrou. Dévisser la bague filetée et laisser

glisser le cache et la bague filetée.

25) Entrelacer le fil électrque et le fil de mise á la terre et faire

passer le tout dans les anneaux de la chaîne en espaçant au

maximum de 3 po. Passer le fil dans la bague filetée, le

cache, le collier-écrou, le tube fileté et la boîte de jonction.

26) Avec l’attache-fil (qui n’est pas fourni), connecter le fil de

mise á la terre au fil d’alimentation noir ou á celui qui est

blanc.

Date Issued: 10/4/13

IS-43327-CB

INSTRUCTIONS

For Assembling and Installing Fixtures in Canada

Pour L’assemblage et L’installation Au Canada

SEE OTHER SIDE FOR ENGLISH TRANSLATIONS.

VOIR L’AUTRE CÔTÉ DES TRADUCTIONS EN ANGLAIS.

27) Connecter les fils (connecteurs non fournis). Se reporter au

tableau ci-dessous pour faire les connexions.

28) Placer le cache au plafond.
29) Fixer le cache en serrant la bague filetée sur le collier-écrou.
