IMPORTANTES CONSIGNES DE SÉCURITÉ

UNE AMPOULE ALLUMÉE EST BRÛLANTE !

AVERTISSEMENT: Pour réduire les risques D’INCENDIE ou DE
BLESSURE:
• Éteindre et laisser refroidir avant de remplacer l’ampoule.
• Les ampoules chauffent TRÈS RAPIDEMENT ! N’éteindre qu’à
l’aide de l’interrupteur.
• NE PAS rester dans la lumière si une sensation de chaleur est
ressentie sur la peau. (La lumière est intense et peut provoquer
des coups de soleil).
• NE JAMAIS regarder directement une ampoule allumée.
• Tenir les matériaux à l’écart d’une ampoule pour éviter qu’ils
ne brûlent.
• Utiliser UNIQUEMENT des ampoules à la puissance nominale
indiquée (watts) ou à une puissance inférieure.
• NE JAMAIS toucher l’ampoule à main nue, se servir d’un tissu
doux. L’huile de la peau peut endommager l’ampoule.

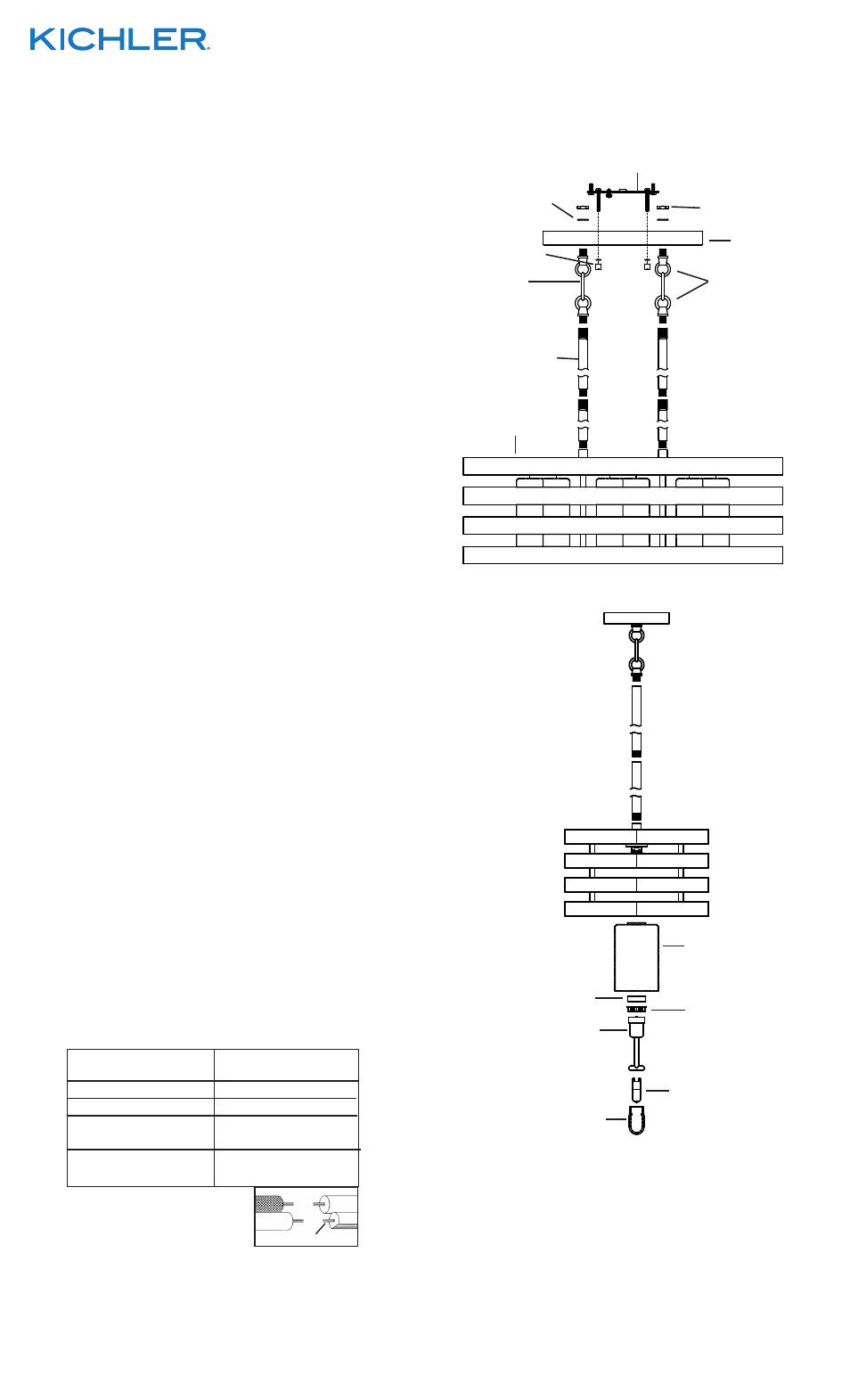

1) Passer le fil du luminaire de chaque accouplement sur le

dessus du luminaire par une tige de chaque côté et visser

chaque tige dans chaque accouplement.

REMARQUE: Appliquer le frein filet sur tous les filets de la

tige indiqués par le symbole (3) pour empêcher la rotation

accidentelle du luminaire pendant le nettoyage, remplacement

de lampe, etc.

2) Acheminer le fil du luminaire par les tiges restantes et visser

les tiges ensemble.

3) Visser un petit tube fileté dans l’extrémité de chaque petite

boucle.

4) Passer le fil du luminaire par la première boucle. Visser une

première boucle sur l’extrémité de chaque dernière tige.

5) Passer le fil du luminaire par la deuxième boucle puis par le

trou dans le cache. Passer le tube fileté à l’extrémité de la

deuxième boucle par le trou situé dans le cache.

6) Passer le fil du luminaire par le trou situé dans la rondelle de

blocage. Visser une rondelle de blocage sur l’extrémité du

tube fileté sortant du cache.

7) Passer le fil du luminaire par le trou situé dans l’écrou

hexagonal. Visser l’écrou hexagonal sur l’extrémité du tube

fileté.

8) Répéter les étapes 5 à 7 pour fixer la dernière tige au cache.
9) Attacher un maillon de la chaîne à une petite boucle à

l’extrémité de chaque tige et de chaque boucle du cache.

10) COUPER LE COURANT.

IMPORTANT: TOUJOURS couper l’électricité avant de

commencer le travail.

a) Localiser le coffret à fusibles ou le disjoncteur du

domicile. Mettre l’interrupteur principal en position

d’Arrêt.

b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur

Arrêt) qui contrôlent l’alimentation vers le luminaire ou la

pièce dans laquelle le travail est effectué.

c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire

à remplacer est doté d’un interrupteur ou d’une chaîne

connectée à l‘interrupteur, placer ces éléments en

position d’Arrêt.

11) Trouver les trous filetés appropriés sur la barrette de

montage. Vissez les vis de montage dans les trous filetés.

12) Visser la barrette de montage à la boite de jonction. (Vis non

fournies). La barrette de montage peut etre ajustée pour

convenir à la position de l’applique.

13) Connecter les fils (connecteurs non fournis). Se reporter au

tableau ci-dessous pour faire les connexions.

14) Pousser le luminaire vers le plafond en passant soigneusement

les vis de montage par les trous dans le cache.

15) Visser les boutons moletés sur les vis de fixation. Resserrer les

boutons moletés pour fixer le luminaire au plafond.

16) Soulever le verre jusqu’au luminaire. Passer la partie

supérieure du verre à travers le trou dans le fond du luminaire.

Passer le trou dans le verre sur la douille.

Date Issued: 10/17/14

IS-43686-CB

INSTRUCTIONS

For Assembling and Installing Fixtures in Canada

Pour L’assemblage et L’installation Au Canada

Connecter le fil noir ou

rouge de la boite

Connecter le fil blanc de la boîte

A Noir

A Blanc

*Au cordon parallèle (rond et lisse)

*Au cordon parallele (à angles droits el strié)

Au bransparent, doré, marron, ou

noir sans fil distinctif

Au transparent, doré, marron, ou

noir avec un til distinctif

Fil isolé (sauf fil vert) avec

conducteur en cuivre

Fil isolé (sauf fil vert) avec

conducteur en argent

*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).

Fil Neutre
