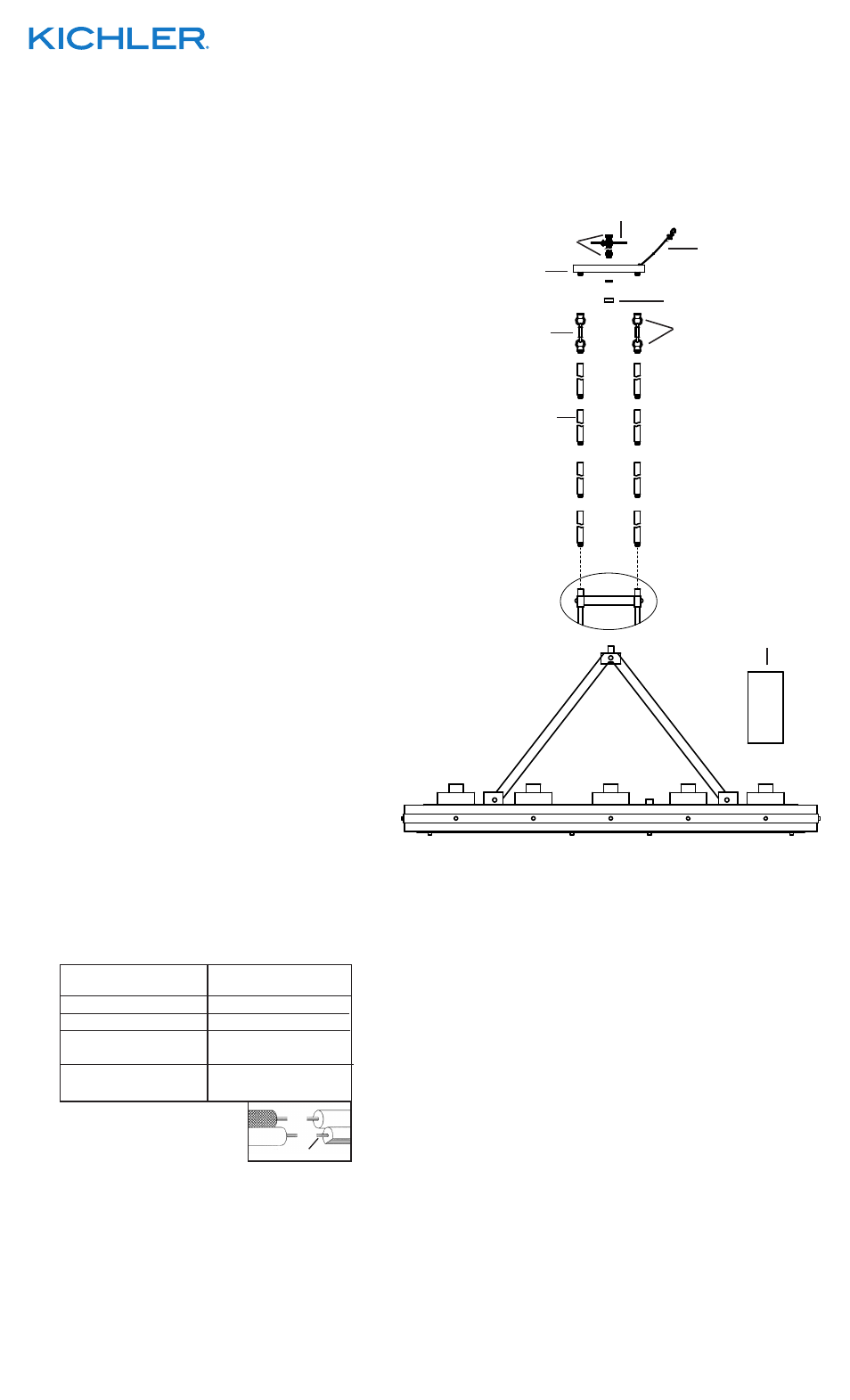

1) Passer le fil de fixation de chaque l’accouplement sur le

dessus du luminaire à travers une tige de chaque côté et de

visser chaque tige dans chaque l’accouplement.

REMARQUE: Appliquer le frein filet sur tous les filets de la

tige indiqués par le symbole (3) pour empêcher la rotation

accidentelle du luminaire pendant le nettoyage, remplacement

de lampe, etc.

2) Passez le fil dans les tiges restantes et vissez les tiges

ensemble.
3) Visser un petit tube fileté dans l’extrémité de chaque boucle.

4) Passez le fil du luminaire dans la première boucle. Visser

une première boucle sur l’extrémité de chaque tige dernier.

5) Passer le fil du luminaire à travers la seconde boucle et à

travers le trou dans l’abat-jour. Passer le tube fileté à

l’extrémité de la seconde bouche par le trou situé dans le

cache.

6) Passer le fil du luminaire à travers le trou dans la rondelle

blocage. Visser la rondelle de blocage su le tube fileté

sortanat de l’intérieur du cache.

7) Passer le fil du luminaire à travers le trou dans l’ecrou

hexagonal. Visser l’écrou hexagonal sur le tube fileté.

8) Répétez les étapes 5-7 pour joindre la dernière tige du cache.

9) Attacher le maillon de la chaîne à la petite boucle située à

l’extrémité de la tige ainsi qu’à la boucle située sur l’abat-jour.

10) COUPER L’ALIMENTATION SECTEUR.
IMPORTANT:

TOUJOURS couper l’électricité avant de

commencer le travail.

a) Localiser le coffret à fusibles ou le disjoncteur du

domicile. Mettre l’interrupteur principal en position

d’Arrêt.

b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur

Arrêt) qui contrôlent l’alimentation vers le luminaire ou la

pièce dans laquelle le travail est effectué.

c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire

à remplacer est doté d’un interrupteur ou d’une chaîne

connectée à l‘interrupteur, placer ces éléments en

position

d’Arrêt.

11) Enfilez l’écrou hexagonal sur le tube fileté de sorte que 5 fils

sont exposés ci-dessus l’écrou hexagonal. Enfilez l’extrémité

du tube fileté dans le support de montage et serrer la écrou

hexagonal contre le support de montage.

12) Visser un second écrou hexagonal de manière à ce qu’il

touche presque le premier. Visser ensuite le tube fileté sur la

patte de fixation, en le faisant dépasser et en dirigeant la

partie filetée des vis vers la boîte de jonction. Visser un

troisième écrou hexagonal sur l’extrémité du tube fileté

sortant de l’arrière de la sangle de montage. Visser un

troisième écrou hexagonal sur l’extrémité du tube fileté

sortant de l’arrière de la sangle de montage.

13) Avec l’attache-fil (qui n’est pas fourni), connecter le fil de

mise á la terre au fil d’alimentation noir ou á celui qui est

blanc.
14) Fixer la bride de montage sur la boîte à prises. (Vis non
fournies).

15) Fixer le câble de sécurité à la fente dans le support de

montage. (Cela permettra au luminaire d’être supporté alors

que les connexions de fils sont faits.)

16) Connecter les fils (connecteurs non fournis). Se reporter au

tableau ci-dessous pour faire les connexions.

17) Rapprocher le luminaire du plafond en passant soigneusement

le tube fileté par le trou dans le cache.

18) Vissez l’ornement sur l’extrémité du tube fileté. Serrer

l’ornement de sécuriser le luminaire au plafond.

19) Installer le verre sur la douille.

Date Issued: 10/24/14

IS-43491-CB

INSTRUCTIONS

For Assembling and Installing Fixtures in Canada

Pour L’assemblage et L’installation Au Canada

Connecter le fil noir ou

rouge de la boite

Connecter le fil blanc de la boîte

A Noir

A Blanc

*Au cordon parallèle (rond et lisse)

*Au cordon parallele (à angles droits el strié)

Au bransparent, doré, marron, ou

noir sans fil distinctif

Au transparent, doré, marron, ou

noir avec un til distinctif

Fil isolé (sauf fil vert) avec

conducteur en cuivre

Fil isolé (sauf fil vert) avec

conducteur en argent

*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).

Fil Neutre
