3
1) Rotate arms until arms are in line with center stem.
2) Pass wire from fixture though stem and screw stem to top of fixture.
IMPORTANT: At least one 6” stem must be used. NOTE: Thread locking
compound must be applied to all stem threads as noted with symbol (3)
to prevent accidental rotation of fixture during cleaning, relamping, etc.
3) Pass fixture wire through remaining stems and screw stems together.
4) Thread one small threaded pipe into end of each small loop.
5) Attach small loop to end of last stem.
6) Pass threaded pipe at end of second loop through hole in canopy.
7) Slip one lockwasher over end of threaded pipe protruding from inside
canopy.
8) Slip safety cable then remaining lockwasher over end of threaded pipe.
Screw hexnut onto stem.
9) Attach chain link to small loop at end of stem and to loop on canopy.
10) TURN OFF POWER.
IMPORTANT: Before you start, NEVER attempt any work without
shutting off the electricity until the work is done.
a) Go to the main fuse, or circuit breaker, box in your home. Place
the main power switch in the “OFF” position.
b) Unscrew the fuse(s), or switch “OFF” the circuit breaker switch(s),
that control the power to the fixture or room that you are working
on.
c) Place the wall switch in the “OFF” position. If the fixture to be
replaced has a switch or pull chain, place those in the “OFF” position.
11) Find the appropriate threaded holes on mounting strap. Assemble
mounting screws into threaded holes.
12) Attach mounting strap to outlet box. (Screws not provided). Mounting
strap can be adjusted to suit position of fixture.
13) Attach safety cable to slot in mounting strap.
14) Make wire connections (connectors not provided.) Reference chart
below for correct connections and wire accordingly.
15) Push fixture to ceiling, carefully passing mounting screws through holes
in canopy.
16) Secure fixture to ceiling with knurl knobs.
17) Set glass then spacer down over socket.
18) Thread socket ring onto socket. (DO NOT over tighten.)
1) Faire pivoter les bras jusqu’à ce qu’ils s’alignent avec la tige centrale.
2) Passez le fil dans la tige et vissez la tige en haut du corps du luminaire.
REMARQUE: Appliquer le frein filet sur tous les filets de la tige indiqués
par le symbole (3) pour empêcher la rotation accidentelle du luminaire
pendant le nettoyage, remplacement de lampe, etc.
3) Passez le fil dans les tiges restantes et vissez les tiges ensemble.
4) Visser un petit tube fileté dans l’extrémité de chaque boucle.
5) Attachez la petite bouche à l’extrémité de la tige supérieure.
6) Passez le tube fileté à l’extrémité de la seconde boucle à travers le trou
dans le cache.
7) Passer une rondelle de blocage sur l’extrémité de la tube fileté.
8) Passer l’extrémité du câble de sécurité puis la rondelle de blocage
restante sur l’extrémité de la tube fileté. Visser l’écrou hexagonal sur la
tube fileté.
9) Attacher le maillon de la chaîne à la petite boucle située à l’extrémité de
la tige ainsi qu’à la boucle située sur l’abat-jour.
10) COUPER LE COURANT.
IMPORTANT: TOUJOURS couper l’électricité avant de commencer le
travail.
a) Localiser le coffret à fusibles ou le disjoncteur du domicile. Mettre
l’interrupteur principal en position d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur Arrêt) qui
contrôlent l’alimentation vers le luminaire ou la pièce dans
laquelle le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire à
remplacer est doté d’un interrupteur ou d’une chaîne connectée à
l‘interrupteur, placer ces éléments en position d’Arrêt.
11) Trouver les trous filetés appropriés sur la barrette de montage. Vissez
les vis de montage dans les trous filetés.
12) Visser la barrette de montage à la boite de jonction. (Vis non fournies).
La barrette de montage peut etre ajustée pour convenir à la position de
l’applique.
13) Fixer le câble de sécurité à la fente dans le support de montage.
14) Connecter les fils (connecteurs non fournis). Se reporter au tableau ci-
dessous pour faire les connexions.
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
Date Issued: 2/17/12 IS-43027-CB

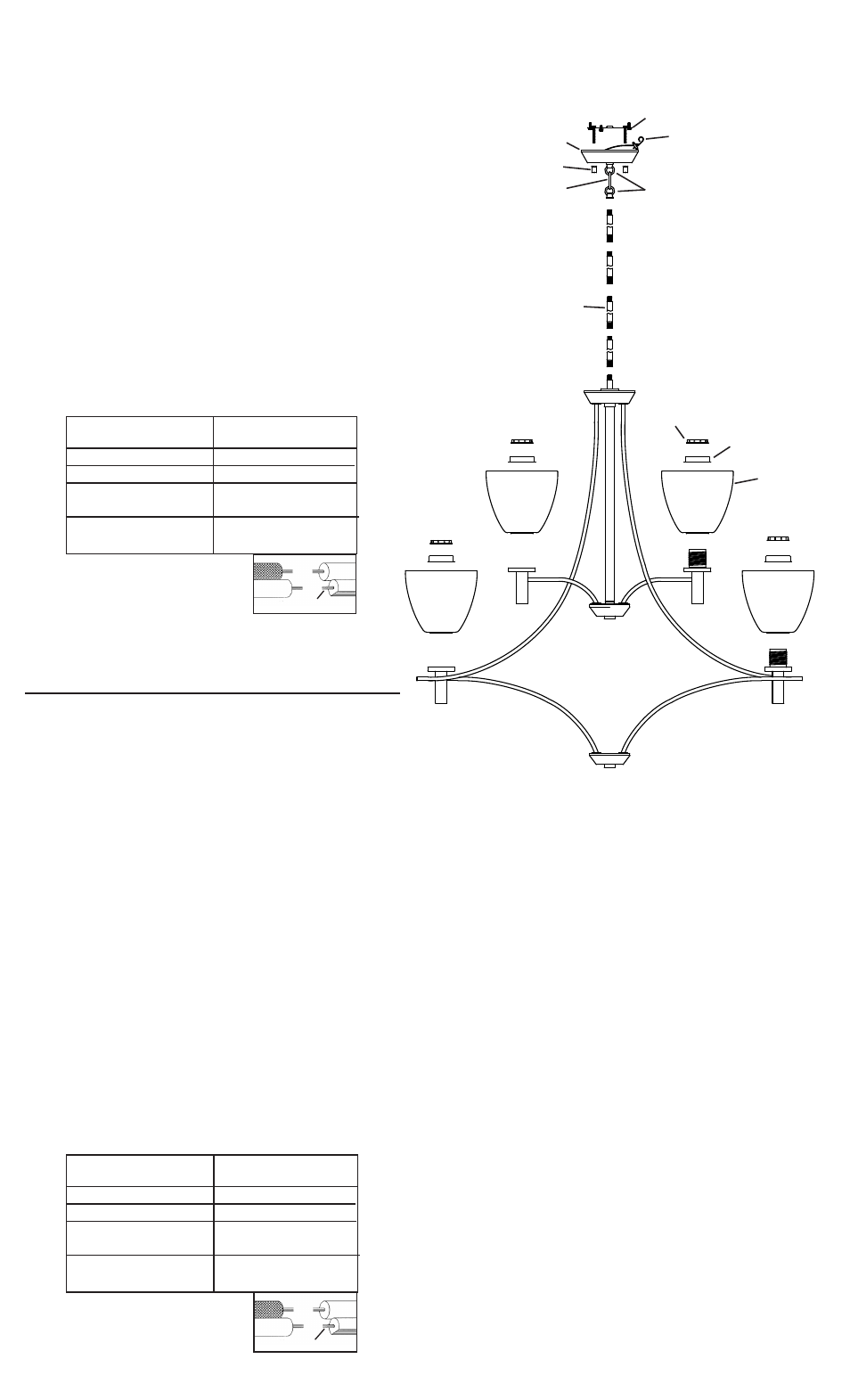

INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
MOUNTING STRAP
PATTE DE FIXATION
CANOPY
CACHE
KNURL KNOB
BOUTON MOLETÉ
SMALL LOOP
PETITE BOUCLE
4
STEM
TIGE
GLASS
VERRE
SOCKET RING
BAGUE DE LA
DOUILLE
SPACER
ENTRETOISE
CHAIN LINK
MAILLON DE LA CHAÎNE
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
3
4
15) Pousser le luminaire vers le plafond en passant soigneusement les vis
de montage par les trous dans le cache.
16) Fixer le luminaire au plafond à l’aide des boutons moletés.
17) Installer le verre sur la douille. Régler l’entretoise sur la douille.
18) Serrer l’anneau de la douille sur la douille. (NE PAS serrer avec excès).
3
SAFETY CABLE
CÂBLE DE SÉCURITÉ
