Kichler 42091 - Manuel

1) Assemble mounting screws to backpan using hexnut.
2) At the center of the backpan are knockout slots. Remove the set that
matches your outlet box.
3) Secure the backpan to the outlet box.
4) Anchor the backpan to the wall using the set of holes at each end of
fixture using wood screws, toggle bolts, plastic anchors, etc.
5) Turn off power.
IMPORTANT: Before you start, NEVER attempt any work without
shutting off the electricity until the work is done.
a) Go to the main fuse, or circuit breaker, box in your home. Place the
main power switch in the “OFF” position.
b) Unscrew the fuse(s), or switch “OFF” the circuit breaker switch(s),
that control the power to the fixture or room that you are working on.
c) Place the wall switch in the “OFF” position. If the fixture to be
replaced has a switch or pull chain, place those in the “OFF” position.
6) Connect fixture ground wire to outlet box ground wire with wire connector.
Never connect ground wire to black or white power supply wire.
7) Make wire connections (connectors not provided). Reference chart
below for correct connections and wire accordingly.
8) Carefully push wire connections back into outlet box making sure all
connections remain secure.
9) Slip faceplate over mounting screws and backpan.
NOTe: Be certain wires do not get pinched between backpan
and faceplate.
10) Secure faceplate to backpan using threaded balls.
11) Place front glass on inside of curved bar.
12) Push small rubber washers onto Phillips Head screws.
13) From back of glass, thread Phillips Head screws into holes in glass and
and curved bar.
14) Tighten Phillips Head screws to secure glass to bar. (DO NOT over
tighten.)
15) Place glass assembly over faceplate. Pass holes in ends of curved bar
over threaded studs on faceplate.
16) Thread finials onto ends of threaded studs protruding from curved bar.
Tighten finials to secure glass assembly to faceplate.
17) Set top glass on top of fixture aligning holes in glass with holes in tabs
on back plate.
18) Push small rubber washers onto Phillips Head screws.
19) From top of glass, thread Phillips Head screws into holes in glass and
tabs. Tighten Phillips Head screws to secure glass to fixture. (DO NOT
over tighten.)
20) Raise bottom glass up to fixture, aligning holes in glass with holes in
tabs on back plate.
21) Push small rubber washers onto Phillips Head screws.
22) From bottom of glass, thread Phillips Head screws into holes in glass
and tabs. Tighten Phillips Head screws to secure glass to fixture. (DO
NOT over tighten.)
1) Installer les vis de montage sur le panneau arrière à l’aide de l’écrou
hexagonal.
2) Au centre du panneau arrière se trouvent des fentes amovibles. Enlever
l’ensemble correspondant à votre boîte à prises.
3) Visser le panneau arrière sur la boîte à prises.
4) Fixer le panneau arrière au mur en utilisant le set de trous sur chacune
des extrémités des luminaires l’aide des vis à bois, boulons à ailettes,
ancres en plastique etc.
5) Couper le courant.
IMPORTANT: TOUJOURS couper l’électricité avant de commencer le
travail.
a) Localiser le coffret à fusibles ou le disjoncteur du domicile. Mettre
l’interrupteur principal en position d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur Arrêt) qui
contrôlent l’alimentation vers le luminaire ou la pièce dans laquelle le
travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire à
remplacer est doté d’un interrupteur ou d’une chaîne connectée à
l‘interrupteur, placer ces éléments en position d’Arrêt.
6) Avec l’attache-fil, connecter le fil de mise á la terre au fil d’alimentation
noir ou á celui qui est blanc.
7) Connecter les fils (connecteurs non fournis). Se reporter au tableau ci-
dessous pour faire les connexions.
8) Replacer soigneusement les fils dans la boîte à prises en veillant à ce
que les connexions ne soient pas déconnectées.
9) Passer la plaque de contact sur les vis de montage et le panneau arrière.
ReMARque: Veiller à ce que les fils ne se retrouvent pas coincés
entre le panneau arrière et la plaque frontale.
10) Fixer la plaque frontale au panneau arrière à l’aide des boules.
11) Placer le verre à l’intérieur de la barre courbée.
12) Pousser les petites rondelles caoutchoutées sur les vis à tête.
13) Depuis la partie arrière du verre, visser les vis à tête dans les trous du
verre puis dans les trous de la barre.
14) Resserrer les vis à tête pour bien fixer le verre sur la barre. (NE PAS
serrer avec excès).
15) Placer l’assemblage de verre du devant par-dessus la dalle de verre.
Faire passer les trous des extrémités des la barre courbée par-dessus
les goujons filetés sur la dalle de verre.
16) Enfiler les ornements aux extrémités des goujons filetés qui dépassent
de la barre courbée. Serrer les ornements pour fixer l’assemblage de
verre à la dalle de verre.
17) Placer le verre supérieur sur le dessus du luminaire en prenant soin
d’aligner les trous dans les attaches sur la plaque arrière.
18) Pousser les petites rondelles caoutchoutées sur vis à tête.
19) Depuis la partie supérieure du verre, visser les vis à tête dans les trous
du verre puis dans les attaches. Resserrer les pivots à rotule pour bien
fixer le verre sur le luminaire. (NE PAS serrer avec excès).
20) Soulever le verre inférieur jusqu’au luminaire en prenant soin d’aligner
les trous dans le verre aux trous des attaches sur la plaque arrière.
21) Pousser les petites rondelles caoutchoutées sur les vis à tête.
22) Depuis la partie inférieure du verre, visser les vis à tête dans les trous
du verre puis dans les attaches. Resserrer les vis à tête pour bien fixer
le verre sur le luminaire. (NE PAS serrer avec excès).
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
Date Issued: 10/30/09 IS-42091-CB
FACEPLATE
PLAqUE FRONTALE
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre

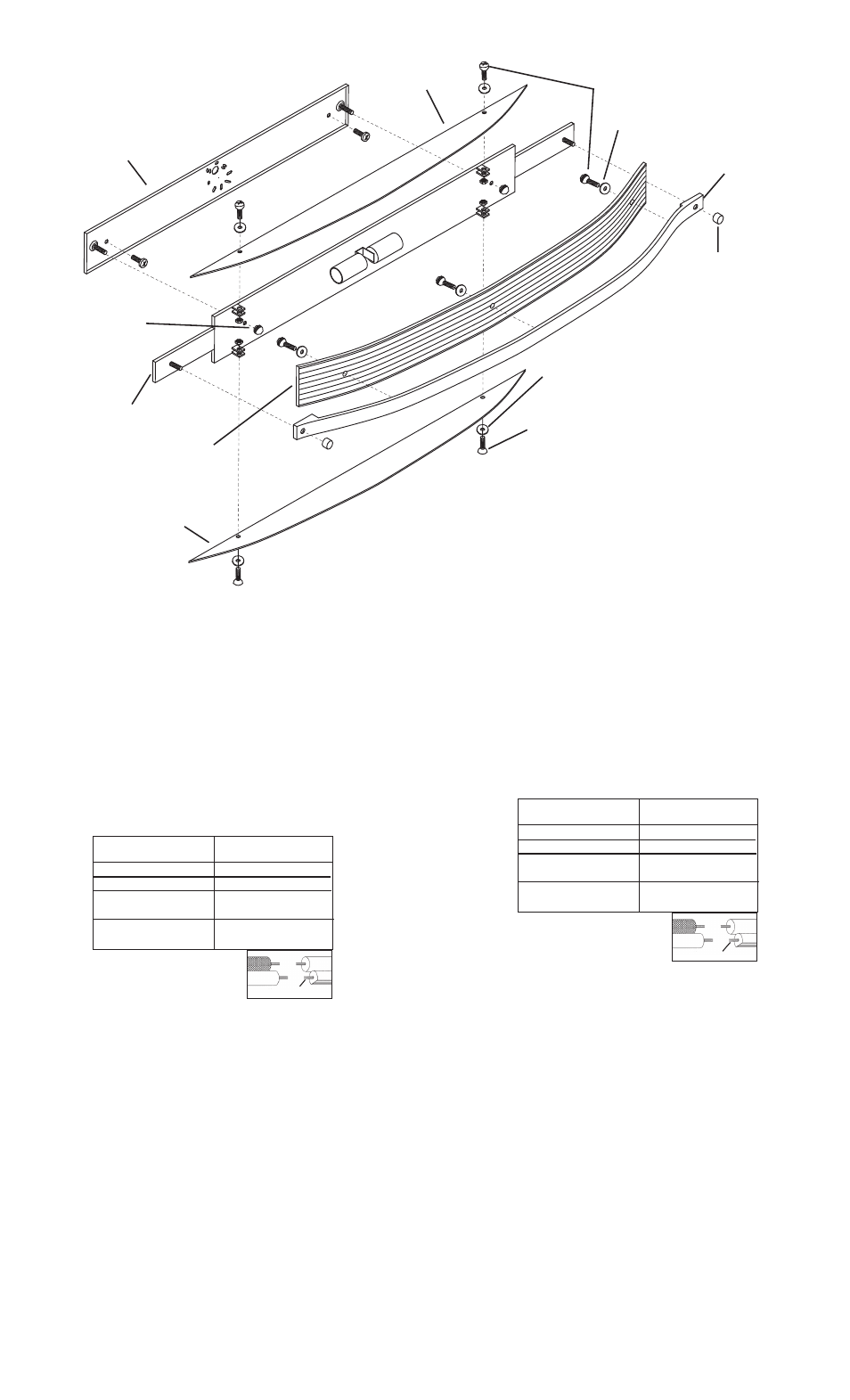

INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
FRONT GLASS
VERRE
BACKPAN
PANNEAU ARRIèRE
THREADED BALL
BOULE
PHILLIPS HEAD SCREW
VIS à TêTE
SMALL RUBBER WASHER
PETITE RONDELLE
CAOUTCHOUTéE
CURVED BAR
BARRE COURBéE
TOP GLASS
VERRE
SUPéRIEUR
BOTTOM GLASS
VERRE INFéRIEUR
FINIAL
ORNEMENT
PHILLIPS HEAD SCREW
VIS à TêTE
SMALL RUBBER WASHER
PETITE RONDELLE
CAOUTCHOUTéE
