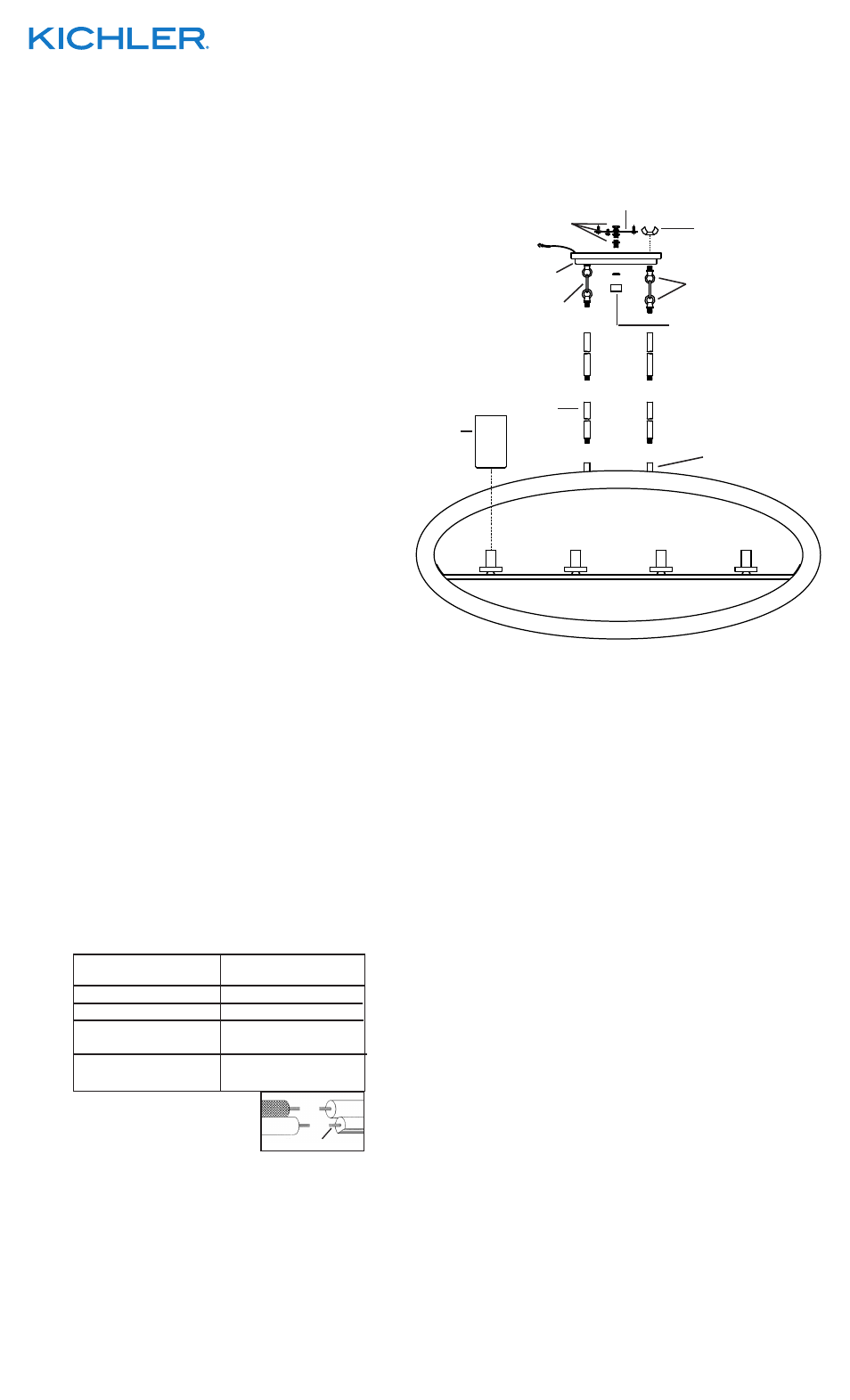

1) Acheminer le fil du luminaire par la tige et visser la tige dans

l’accouplement sur le dessus du corps de luminaire.

REMARQUE : appliquer le frein filet sur tous les filets de la tige

indiqués par le symbole (3) pour empêcher la rotation accidentelle

du luminaire pendant le nettoyage, remplacement de lampe, etc.

2) Acheminer le fil du luminaire par les tiges restantes et visser

les tiges ensemble.

3) Le cache dispose d’un ensemble préinstallé de boucle/maillon

de chaîne/boucle. En commençant par la boucle/maillon de

chaîne/boucle, passer le fil du luminaire à travers le tube fileté

sur la première petite boucle. Passer ensuite le fil du luminaire

par le trou dans la petite boucle fixée sur le cache puis par le

trou dans le cache.

4) Dans la mesure où l’ensemble boucle/maillon de chaîne/

boucle n’est pas pré-installé sur le deuxième jeu de tiges,

passer le fil du luminaire par le trou dans le tube fileté à

l’extrémité d’une petite boucle. Visser cette petite boucle dans

l’extrémité de la dernière tige.

5) Passer le fil du luminaire par le trou dans la deuxième petite

boucle. Passer le fil du luminaire par le trou situé dans le

cache. Passer le tube fileté à l’extrémité de la deuxième

boucle par le trou situé dans le cache. Visser l’écrou à ailettes

sur l’extrémité du tube fileté. Serrer l’écrou à ailettes pour fixer

la boucle sur le cache.

6) COUPER LE COURANT.

IMPORTANT: TOUJOURS couper l’électricité avant de

commencer le travail.

a) Localiser le coffret à fusibles ou le disjoncteur du domicile.

Mettre l’interrupteur principal en position d’Arrêt.

b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur

Arrêt) qui contrôlent l’alimentation vers le luminaire ou la

pièce dans laquelle le travail est effectué.

c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire

à remplacer est doté d’un interrupteur ou d’une chaîne

connectée à l‘interrupteur, placer ces éléments en position

d’Arrêt.
7) Enfilez l’écrou hexagonal sur le tube fileté de sorte que 5 fils

sont exposés ci-dessus l’écrou hexagonal. Enfilez l’extrémité

du tube fileté dans le support de montage et serrer la écrou

hexagonal contre le support de montage.

8) Visser un second écrou hexagonal de manière à ce qu’il

touche presque le premier. Visser ensuite le tube fileté sur la

patte de fixation, en le faisant dépasser et en dirigeant la

partie filetée des vis vers la boîte de jonction. Visser un

troisième écrou hexagonal sur l’extrémité du tube fileté

sortant de l’arrière de la sangle de montage. Visser un

troisième écrou hexagonal sur l’extrémité du tube fileté

sortant de l’arrière de la sangle de montage.

9) Fixer le support de montage sur la boîte à prises. (Vis non
fournies).
10) Fixer le câble de sécurité à la fente dans le support de montage.
11) Avec l’attache-fil (qui n’est pas fourni), connecter le fil de mise

á la terre au fil d’alimentation noir ou á celui qui est blanc.

12) Effectuer les raccordements électriques (les cosses ne sont

pas fournies). Si les fils du lustre ne sont pas noir et blanc, se

reporter au ableau ci-dessous pour effectuer les raccordements

convenables et câbler en conséquence.

13) Rapprocher le luminaire du plafond en passant soigneusement

le tube fileté par le trou du cache.

14) Visser l’écrou hexagonal sur l’extrémité du tube fileté sortant

du cache. Serrer l’écrou hexagonal contre le cache.

15) Visser l’ornement sur l’extrémité du tube fileté. (NE PAS serrer

avec excès).

16) Placer le verre sur la douille.

IS-43191-CB

Date Issued: 7/25/14

INSTRUCTIONS

For Assembling and Installing Fixtures in Canada

Pour L’assemblage et L’installation Au Canada

Connecter le fil noir ou

rouge de la boite

Connecter le fil blanc de la boîte

A Noir

A Blanc

*Au cordon parallèle (rond et lisse)

*Au cordon parallele (à angles droits el strié)

Au bransparent, doré, marron, ou

noir sans fil distinctif

Au transparent, doré, marron, ou

noir avec un til distinctif

Fil isolé (sauf fil vert) avec

conducteur en cuivre

Fil isolé (sauf fil vert) avec

conducteur en argent

*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).

Fil Neutre
