9) Entrelacer le fil électrque et le fil de mise á la terre et faire passer le tout
dans les anneaux de la chaîne en espaçant au maximum de 3 po.
Passer le fil dans la bague filetée, le cache, le collier-écrou, le tube fileté
et la boîte de jonction.
10) Avec l’attache-fil (qui n’est pas fourni), connecter le fil de mise á la terre
au fil d’alimentation noir ou á celui qui est blanc.
11) Connecter les fils (connecteurs non fournis). Se reporter au tableau
ci-dessous pour faire les connexions.
12) Placer le cache au plafond.
13) Fixer le cache en serrant la bague filetée sur le collier-écrou.
14) Retirer l’écrou hexagonal au centre/bas du corps du luminaire. La
plaque carrée se desserrera.
15) Tout en tenant la plaque carrée contre le bas du luminaire, visser la
garniture centrale au tuyau fileté au centre/bas du luminaire.
16) Répéter les étapes 14 et 15 pour les pièces de garniture qui sont sur les
côtés du centre.
17) Visser les ornements du bas aux pièces de garniture et aux tuyaux
filetés à l’extrémité des armatures.
18) Placer les diffuseurs en verre sur les douilles.
19) Pousser les supports métalliques sur les douilles. NOTEZ-BIEN : La
courbe du support métallique devrait faire face à l’intérieur du luminaire.
(ILLUSTRATION EN RÉFÉRENCE)
20) Placer les abat-jours par-dessus les supports métalliques, en faisant
passer les goujons filetés sur les supports métalliques à travers les
trous des abat-jours.
21) Visser les ornements sur les goujons filetés au haut du support métallique.
Serrer les ornements afin de bien fixer l’abat-jour en place.
1) Screw center column onto coupling on top of fixture body. CAUTION:
Make sure arrow on column is pointing up.
2) TURN OFF POwER.
IMPORTANT: Before you start, NEVER attempt any work without
shutting off the electricity until the work is done.
a) Go to the main fuse, or circuit breaker, box in your home. Place
the main power switch in the “OFF” position.
b) Unscrew the fuse(s), or switch “OFF” the circuit breaker switch(s),
that control the power to the fixture or room that you are working on.
c) Place the wall switch in the “OFF” position. If the fixture to be
replaced has a switch or pull chain, place those in the “OFF”
position.
3) Take threaded pipe from parts bag and screw in screw collar loop a
minimum of 6 mm (1/4”). Lock into place with hexnut.
4) Run another hexnut down threaded pipe almost touching first hexnut.
Now screw threaded pipe into mounting strap. Mounting strap must be
positioned with extruded thread faced into outlet box. Threaded pipe
must protrude out the back of mounting strap. Screw third hexnut onto
end of threaded pipe protruding from back of mounting strap.
5) Connect mounting strap to outlet box.
6) Unscrew the threaded ring from screw collar loop. Take canopy and
pass over screw collar loop. Approximately one half of the screw collar
loop exterior threads should be exposed. Adjust screw collar loop by
turning assembly up or down in mounting strap. Remove canopy.
7) After desired position is found, tighten both top and bottom hexnuts up
against the bottom and top of the mounting strap.
8) Slip canopy over screw collar loop and thread on threaded ring. Attach
chain (with fixture connected) to bottom of screw collar loop. Unscrew
threaded ring, let canopy and threaded ring slip down.
9) weave electrical wire and ground wire through chain links no more than
3 inches apart. Pass wire through threaded ring, canopy, screw collar
loop, threaded pipe and into outlet box.
10) Connect fixture ground wire to outlet box ground wire with wire connector.
(Not provided.) Never connect ground wire to black or white power
supply wire.
11) Make wire connections (connectors not provided). Reference chart
below for correct connections and wire accordingly.
12) Raise canopy to ceiling.
13) Secure canopy in place by tightening threaded ring onto screw collar
loop.
14) Remove hexnut at center/bottom of fixture body. Square plate will
become loose.
15) while holding square plate against bottom of fixture screw center trim
onto threaded pipe at center/bottom of fixture.
16) Repeat steps 14 and 15 for trim pieces at either side of center.
17) Screw bottom finials onto trim pieces and to threaded pipes at ends of
arms.
18) Set glass diffusers down over sockets.
19) Push harps onto sockets. NOTE: Curve in harp should face inside
of fixture. (REF ILLUSTRATION)
20) Set shades down over harps, passing threaded stud on harps
through hole in shades.
21) Screw finials onto threaded studs on top of harp. Tighten finials to
secure shade in place.
1) Visser la colonne centrale sur le couplage du corps du luminaire.
ATTENTION : Assurez-vous que la flèche sur la colonne pointe vers le haut.
2) COUPER LE COURANT.
IMPORTANT: TOUJOURS couper l’électricité avant de commencer le
travail.
a) Localiser le coffret à fusibles ou le disjoncteur du domicile. Mettre
l’interrupteur principal en position d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur Arrêt) qui
contrôlent l’alimentation vers le luminaire ou la pièce dans
laquelle le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire à
remplacer est doté d’un interrupteur ou d’une chaîne connectée à
l‘interrupteur, placer ces éléments en position d’Arrêt.
3) Visser le tube fileté (qui se trouve avec les pièces détachées) dans le
collier-écrou, sur une longueur minimum de 6 mm (1/4 po). Fixer avec
un écrou hexagonal.
4) Visser un second écrou hexagonal de manière à ce qu’il touche presque
le premier. Visser ensuite le tube fileté sur la patte de fixation, en le
faisant dépasser et en dirigeant la partie filetée des vis vers la boîte de
jonction. Visser un troisième écrou hexagonal sur l’extrémité du tube
fileté sortant de l’arrière de la sangle de montage. Visser un troisième
écrou hexagonal sur l’extrémité du tube fileté sortant de l’arrière de la
sangle de montage.
5) Connecter la patte de fixation à la boîte de jonction.
6) Dévisser la bague filetée du collier-écrou. Passer le cache sur le
collier-écrou. Environ la moitié de filetage extérieur de celui-ci doit être
apparent. Fixer le collier-écrou en faisant pivoter l’assemblage vers le
haut ou vers le bas. Enlever le cache.
7) Une fois bien positionné, serrer les deux écrous hexagonaux, supérieur
et inférieur, contre le dessous et le dessus de la sangle de montage.
8) Glisser le cache sur le collier-écrou et enfiler sur la bague filetée.
Attacher la chaine (avec l’assemblage connecté) au bas du collier-
écrou. Dévisser la bague filetée et laisser glisser le cache et la bague
filetée.
Date Issued: 3/12/10 IS-42105-CB
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre

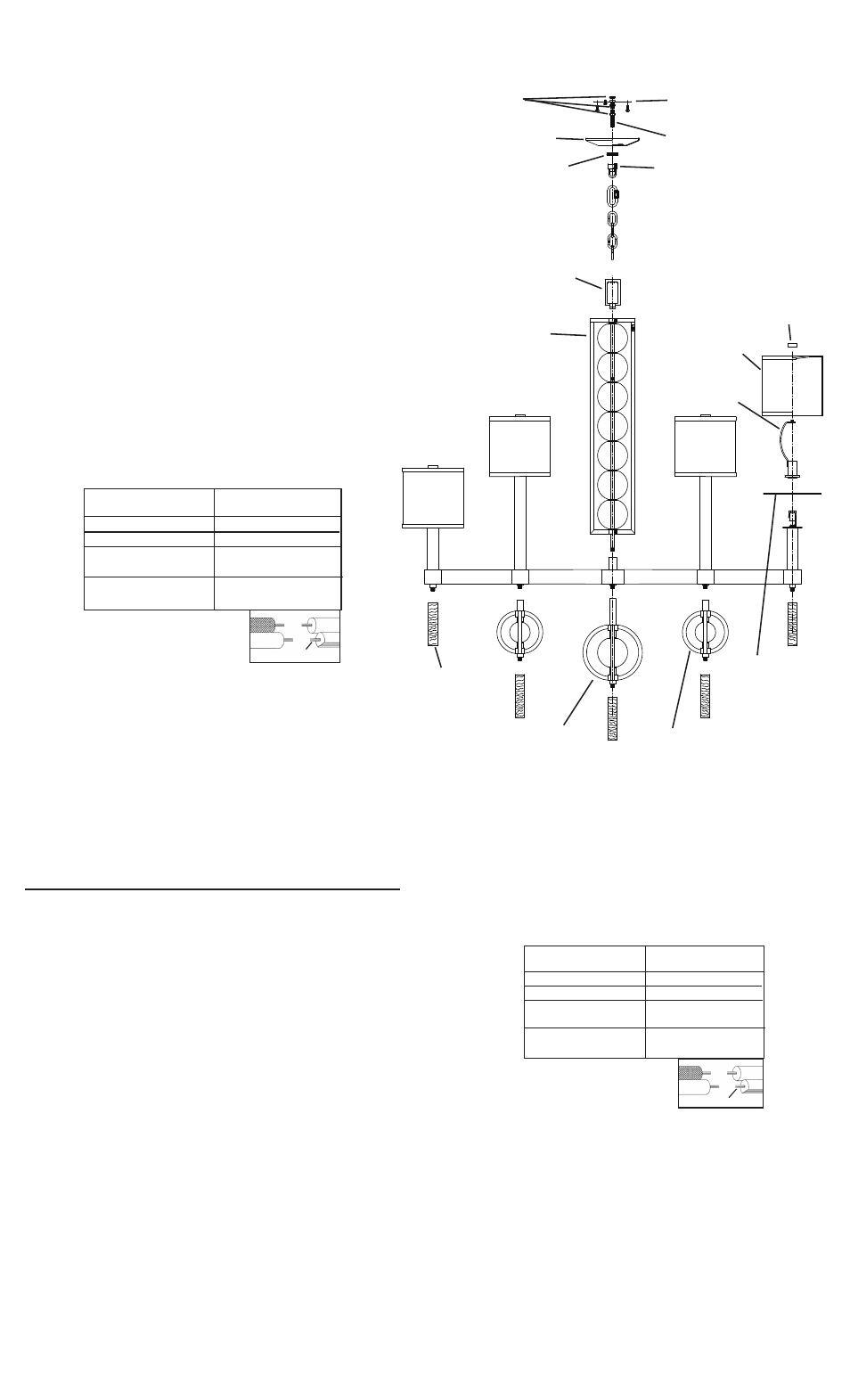

MOUNTING STRAP
PATTE DE FIXATION
HEXNUT
ECROU
HEXAGONAL
THREADED PIPE
TUBE FILETÉ
SCREw COLLAR LOOP
COLLIER-ÉCROU
CANOPY
CACHE
THREADED RING
BAGUE FILETÉE
LOOP
ANNEAU
CENTER COLLUMN
COLONNE CENTRALE
SHADE
ABAT-JOUR
GLASS DIFFUSER
DIFFUSEUR EN
VERRE
SMALL FINIAL
ORNEMENT
BOTTOM FINIAL
ORNEMENT
CENTER TRIM
GARNITURE CENTRALE
SMALL TRIM
GARNITURE
HARP
SUPPORT
MÉTALLIqUE
