FIXTURE ASSEMBLY
1) Screw long threaded pipe into coupling on top of
fixture body.
2) pass center fixture body down over long threaded
pipe.
3) Screw loop onto top of threaded pipe.
For ease in assembly, proceed to section 3. Remain-
ing steps in fixture assembly can be completed
easier with fixture hanging.
4) pass decorative trim over end of threaded pipe on
bottom of fixture body.
5) Screw finial onto end of threaded pipe. (Do noT
over tighten.)
6) Set inner glass shade on top of plate on candle
cover. Screw socket ring onto socket.
7) Insert recommended bulbs.
8) Set outer shade down over inner shade.
9) Attach u-shaped crystals onto arms, sliding crystals
from top to bottom.
NOTE: There are two sets of
crystals. one set will fit on side of arms. The other
set will fit on top of arms.
10) Attach crystal ball to bottom of decorative trim.
MONTAGE DU LUMINAIRE
1) Visser le tube long fileté dans l’accouplement sur
l’extrémité supérieure du luminaire.
2) passer le luminaire central par-dessus le long tube
fileté.
3) Visser la boucle en haut du tube fileté.
Pour faciliter l’assemblage, passer à la section 3. Les
étapes restantes du montage du luminaire peuvent
être exécutées plus facilement avec le luminaire
suspendu.
4) passer la garniture décorative sur l’extrémité du tube
fileté sur l’extrémité inférieure du luminaire..
5) Visser l’ornement sur l’extrémité du tube fileté. (ne
pAS serrer avec excès).
6) placer l’abat-jour interne en haut de la plaque située
sur le couvercle de la bougie. Visser la bague de la
douille sur la douille.
7) Visser les ampoules recommandées.
8) placer l’abat-jour externe sur l’abat-jour interne.
9) fixer les cristaux en forme de u sur les bras en
prenant soin de les glisser du haut vers le bas.
REMARQUE : Il existe deux jeux de cristaux. un jeu
se place sur le côté des bras. L’autre jeu se place en
haut des bras.
10) fixer la boule de cristal en bas de la garniture de
décoration.

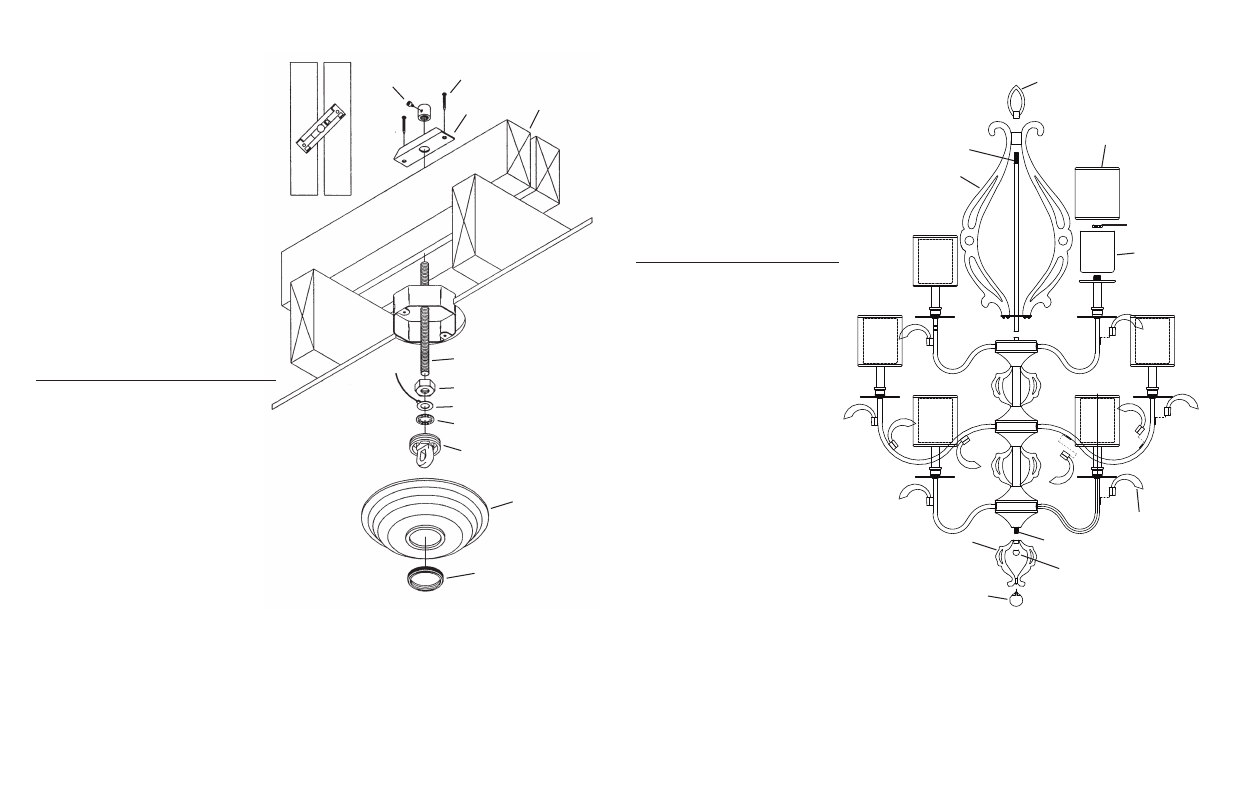

MOUNTING TO A STANDARD OUTLET BOX
MEANS OF SUPPORT MUST BE EREcTED ABOVE OUTLET BOX.
BELOw IS ONE SUGGESTED METhOD.
1) Screw threaded rod (p) from parts bag into pipe coupling (A) until
threaded pipe is flush with top of pipe coupling. Secure in place by
tightening allen head screw (C) with provided wrench.
2) Slip mounting strap (D) over provided 1/2-13unC threaded rod (p).
3) remove knockout in top of outlet box.
4) Support cable from fixture (see sec. 3) must pass through outlet box.
Drill 3/16” diameter hole in outlet box if no other holes are available.
5) In area above outlet box pass threaded rod (p) through hole in
center of outlet box.
6) Lay a 2x4 across ceiling joist on either side of threaded rod (p).
7) Secure 2x4’s in place by toe-nailing or other means.
8) Screw hexnut (H) onto threaded rod (p).
9) Slip ground lug (f) and lockwasher (J) onto threaded rod (p).
10) Thread screw collar loop (L) onto threaded rod (p) until threaded
pipe is flush with hole on lower side of screw collar loop.
11) Secure screw collar loop (L) in place by tightening hexnut (H)
down against ground lug (f), lockwasher (J) and screw collar loop.
12) Temporarily slip canopy (M) over screw collar loop (L).
Approximately one half of the screw collar loop exterior
threads should be exposed below canopy.
13) Temporarily screw threaded ring (n) onto screw collar loop (L).
14) In area above outlet box pull up on threaded rod (p) until canopy
is snug against ceiling.
15) Slide mounting strap (D) down threaded rod (p) and against 2x4’s.
16) Screw pipe coupling (A) down threaded rod (p) until pipe coupling
is snug against mounting strap (D) and canopy (M) is snug against
ceiling.
17) Tighten allen head screw (C).
18) Secure mounting strap (D) in place by laying diagonally across
both 2x4’s and driving two #10 x 1” sheet metal or equivalent
screws (not provided) through holes at ends of mounting strap.
Tighten anti-rotational hex screw located next to center hole
inside mounting strap (D) with provided allen wrench..
NOTE: Mounting strap (D) must be secured to prevent rotation.
19) remove threaded ring (n) and canopy (M).
MONTAGE À UNE BOÎTE À PRISES STANDARD
LES MOYENS DE SUPPORT DOIVENT INSTALLÉS
AU-DESSUS DE LA BOÎTE À PRISES. MÉThODE SUGGÉRÉE
1) Visser la tige filetée (p) qui se trouve dans le sac à pièces sur l’accouplement du tube
(A) jusqu’à ce que la tige filetée soit alignée avec la partie supérieure
de l’accouplement du tube. Bloquer en serrant les vis Allen (C) avec la clé fournie.
2) passer le support de montage (D) sur la tige filetée (p) de 1/2-13unC.
3) enlever l’alvéole défonçable en haut de la boîte à prises.
4) Le câble de support du luminaire (voir la section 3) doit passer par la boîte à prises.
percer un trou de 3/16 po de diamètre dans la boîte à prises si aucun autre trou n’est
disponible.
5) Au-dessus de la boîte à prises, passer la tige filetée (p) par le trou au centre de la
boîte à prises.
6) placer une colombe deux par quatre à travers les solives de plafond de chaque côté
de la tige filetée (p).
7) fixer bien les colombes en les clouant en biais ou par d’autres moyens.
8) Visser l’écrou hexagonal (H) sur la tige filetée (p).
9) passer la cosse de masse (f) et la rondelle de blocage (J) sur la tige filetée (p).
10) Visser la boucle à vis (L) sur la tige filetée (p) jusqu’à ce que le tube fileté s’aligne
avec le trou du côté inférieur de la boucle à vis.
11) fixer la boucle à vis (L) en serrant l’écrou hexagonal (H) contre la cosse de masse
(f) et la rondelle de blocage (J) et la boucle à vis.
12) passer temporairement le cache (M) sur la boucle à vis (L). La moitié du filetage
extérieur de la boucle à vis doit être visible sous le cache.
13) Visser temporairement la bague filetée (n) sur la boucle à vis (L).
14) Au-dessus de la boîte à prises, tirer sur la tige filetée (p) jusqu’à ce que le cache soit
bien serré contre le plafond.
15) faire glisser en aval le support de montage (D) le long de la tige filetée contre la
partie supérieure des colombes.
16) Visser l’accouplement du tube (A) sur la tige filetée (p) jusqu’à ce que l’accouplement
du tube soit bien contre le support de montage (D) et que le cache (M) se trouve
contre le plafond.
17) resserrer la vis allen (C).
18) fixer le support de montage (D) en plaçant diagonalement les deux colombes deux
par quatre et en vissant deux vis à tôle no 10 x 1 po ou des vis équivalentes (non
fournies) par les trous aux extrémités du support de montage. resserrer les écrous
hexagonaux anti-rotation situés près du trou central à l’intérieur du support de montage (D)
avec la clé allen fournie.
REMARQUE: le support de montage (D) doit être bien fixé pour empêcher toute rotation.
19) enlever l’anneau fileté (n) puis le cache (M).
CeILInG JoIST
SoLIVeS De
pLAfonD
2 x 4
C
A
D
n
M
p
H
f
J
L
IS-42392-CB
2
1B
Loop
BouCLe
fInIAL
orneMenT
CrYSTAL BALL
BouLe De CrISTAL
DeCorATIVe BoTToM TrIM
GArnITure De DÉCorATIon
GLASS SHADe
ABAT-Jour
InTerne
LonG THreADeD pIpe
TuBe LonG fILeTÉ
ouTer SHADe
ABAT-Jour eXTerne
u-SHApeD CrYSTAL
CrISTAL en
forMe De u
CenTer fIXTure BoDY
LuMInAIre CenTrAL
SoCKeT rInG
BAGue De LA
DouILLe
THreADeD pIpe
TuBe fILeTÉ
