A UTILISER UNIQUEMENT POUR LES SYSTÈMES D’ÉCLAIRAG PAYSAGER
1) Le dispositif est accepté en tant que composant d’un système d’é
clairage paysager lorsque la compatibilité de la combinaison étiquetée
UL ou CSA (ACNOR) doit être déterminée par CSA, UL respectivement
ou les autorités d’inspection locales ayant compétence.
2) L’appareil doit étre connecté à un transformateur supplémentaire à
basse tension approuvé pour une utilisation avec les systémes
d’éclairage paysager.
3) Cet apareil doit étre connecté à un câblage secondaire du type suivant:
12GA 60°C type minimum;
SPT-3 combatible pour utilisation extreme;
ou câble d’éclairage paysager agréé.
INSTRUCTIONS POUR EVITER TOUT RISQUE D’INCENDIE
OU DE BLESSURE
INSTRUCTIONS DE SECURITE IMPORTANTES
Une lampe allumée est BRULANTE!
AVERTISSEMENT — Pour éviter tout risque d’INCENDIE OU DE BLESSURE
1) Éteindre ou débrancher l’appareil et attendre que la lampe refroidisse
avant de la remplacer.
2) La lampe chauffe rapidement! Ne toucher que l’interrupteur / la prise
lorsque vous l’allumez.
3) Ne pas toucher la lentille ou le capot lorsqu’ils sont chauds.
4) Ne pas rester près de la lampe si vous ressentez la chaleur dégagée (La
lumière est intense et risque de brûler comme un “coup de soleil”.)
5) Ne pas regarder directement l’ampoule lorsqu’elle est allumée.
6) Garder la lampe à distance de matériaux qui risquent de prendre feu.
7) N’utiliser la puissance et la lampe que selon les valeurs indiquées sur
l’appareil.
8) Ne jamais toucher l’enveloppe en verre à l’intérieur de la lampe. Utiliser un
chiffon doux. L’huile de la peau risque d’endommager la lampe.
9) Ne pas utiliser l’appareil sans lentille ou si cette dernière est endommagée.
ATTENTION
LORS DE L’INSTALLATION D’ECLAIRAGE DE JARDIN KICHLER 9TNESION DU SECTEUR OU
BASSE TENSION), PRENEZ SOIN DE LE MAINTENIR DEGAGE DE TOUT MATERIAU
COMBUSTIBLE.
LORS DE L’ENTRETIEN DE LA LAMPE, ASSUREZ - VOUS DE RETIRER LES FEULLES, LES
AIGUILLES DE PIN, LES BRINS D’HERBE, L’HUMUS, ET TOUT DEBRIS QUI S’EST ACCUMULE
SUR L’AMPOULE DE LA LAMPE, LE DIFFUSEUR OU LE CORP DE LA LAMPE.

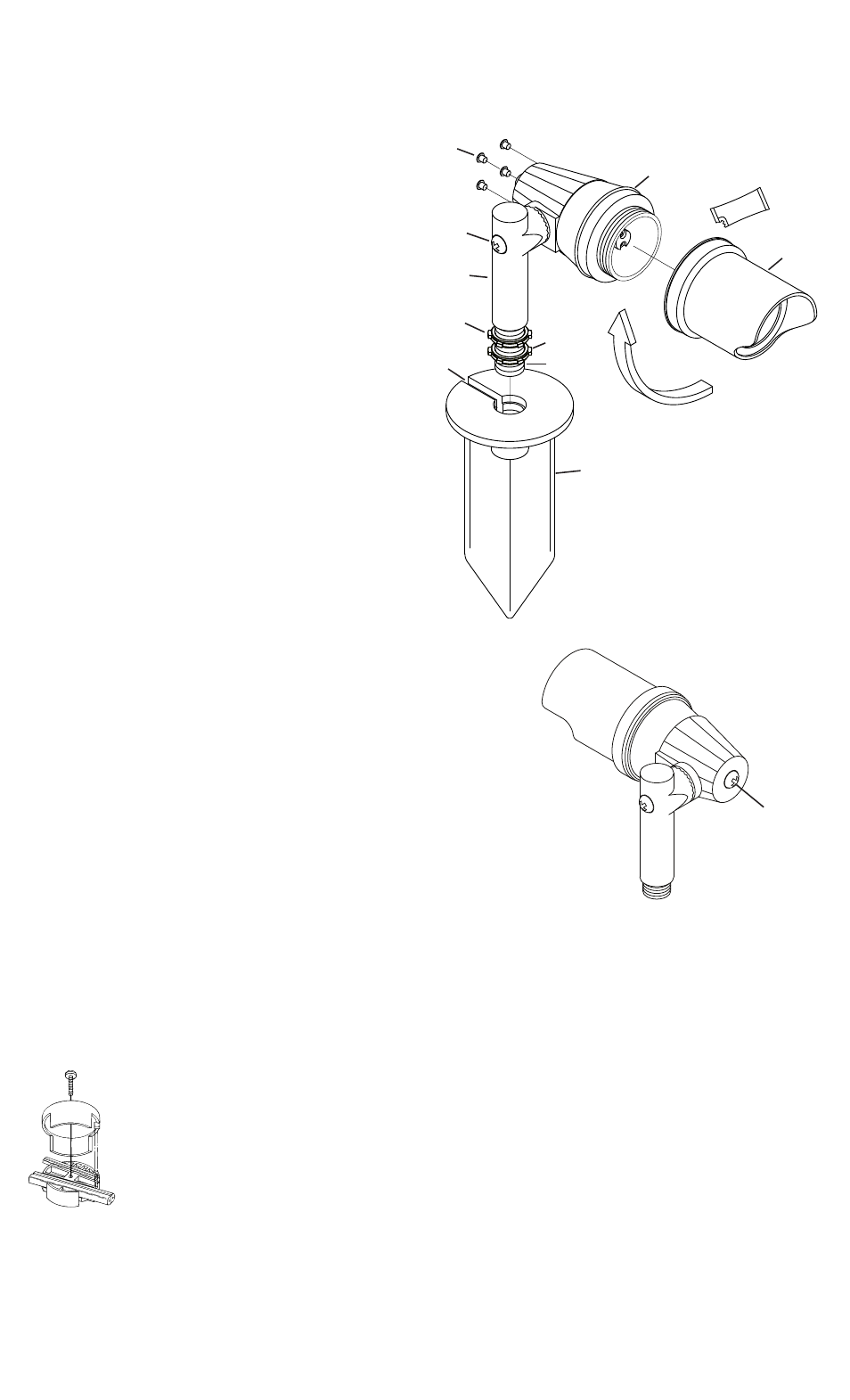

MONTAGE ET INSTALLATION
1) Déterminer l’emplacement où installer le luminaire.
2) Planter le poteau (A) dans le sol. Pour éviter d’endommager le poteau avec
le marteau, poser dessus un morceau de bois. Si le sol est très dur, faire
deux entailles en croix dans le sol avec une pelle plate.
3) Dégager le sol au niveau de la fente guide-fils (B) située sur la partie
supérieure du poteau (A).
4) Dans le cas d’une installation avec éclairage dirigé vers le bas, enfoncer
les quatre (4) fiches (M) dans les trous situés à l’arrière de l’éclairage
d’appoint (E).
5) IInstaller la lampe (non fournie) dans la douille située à l’intérieur de
l’éclairage d’accentuation. REMARQUE: Installer la lampe avec précaution
en la tenant par l’extérieur du boîtier. NE PAS toucher l’enveloppe de verre
qui se trouve à l’intérieur. Si cela se produit, nettoyer la lampe avec de
l’alcool dénaturé et un chiffon non pelucheux.
6) Appliquer une couche très fine de lubrifiant de silicone (fourni) sur le joint
torique à l’intérieur du capot (D). REMARQUE: Le lubrifiant fourni permet
d’effectuer 20 à 25 applications. Pour faciliter le montage et le démontage,
faire une application à chaque fois que le chapeau est enlevé.
7) Visser le capot sur l’éclairage d’appoint (E).
8) Acheminer le câble 12 V dans la fente du chemin de câble (B) et visser le
luminaire sur le piquet (A). Une fois dans la direction souhaitée, visser le
contre-écrou (J) vers le bas contre le piquet (A) et le contre-écrou (K) vers
le haut contre la rotule (G).
REMARQUE: si des tiges sont utilisées, enlever le tube fileté (L) et les
visser dans le luminaire et le piquet.
9) Régler l’angle de l’éclairage d’appoint en desserrant la vis (F) située sur le
pivot (G).
Date Issued: 1/27/12
IS-15397-CB
OUTDOOR USE ONLY
DOM ETRE INSTALLE A L’EXTERIEUR
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
INSTRUCTIONS DE CBLAGE ÉLECTRIQUE AVEC UN QUIC DISC
™
Couper le courant d’alimentation.
Toute la longueur du fil électrique de calibre 18 peut être utilisée pour le branchement avec le fil électrique de calibre 10 ou 12 si les conditions
suivantes sont remplies :
• Le câblage doit être protégé soit par le cheminement des fils àproximité de l’appareil, par un accessoire ou bien il doit être fixé à la structure
d’une construction telle qu’une maison ou une terrasse.
• Les fils de calibre 18 doivent être coupés de manière à pouvoir être reliés au connecteur à une distance maximum de 6 pouces du luminaire ou
de la construction.
• Si les branchements doivent être faits sous terre, pas plus de 6 pouces de fils de calibre 18 doivent être enterrés.
Le connecteur Quic Disc™ est conçu afin d’installer un luminaire et convient à un fil de luminaire 18 GA et un 10 GA, ou un fil de réserve 12 GA.
Poser le fil électrique de calibre 10 sur le Quic Disc™ en travers de l’endroit marqué calibre 10 ou celui de calibre 12 en travers de l’endroit
marqué calibre 12.
Poser le fil d’alimentation du luminaire en travers de l’endroit marqué calibre 18. Lorsque les fils sont en place, connecter la partie supérieure
du Quic Disc
™
à la base avec la vi fournie. S’assurer que les fils sont bien à plat dans la partie inférieure du Quic Disc™ et que la vis est serrée à fond.
Les contacts en cuivre perceront automatiquement l’isolement des fils. Couper le fil d’alimentation de calibre 18 qui dépasse du Quic Disc
™
.
Ne faire aucune autre connexion de fils aux fils du luminaire 18 GA.
B
A
D
E
M
G
H
F
K
J
L
10) Régler l’orientation du capot en desserrant la vis (H) située au dos de
l’éclairage d’appoint.
11) COUPER LE COURANT ÉLECTRIQUE.
12) Connecter les fils en utilisant le connecteur Quic Disc
™
fourni en suivant
les indications ci-dessous, ou en suivant toute autre méthode de connexion
approuvée (non fournie).
* Le lubrifiant est vendu dans la plupart des magasins de pièces automobiles
(graisse diélectrique appliquée à l’intérieur descouvre-bornes des bougies).
