Kichler 3275 - Manuel

1) Turn off power.
2) Install canopy mounting screws, finger tight.
3) Apply thread locking compound to threaded pipe from parts bag approximately
1/2” into stem.
4) Slip canopy then mounting strap over stem(s) assembled to fixture.
5) Apply thread locking compound to threads in ball swivel. Secure in place by
threading a hexnut onto threaded pipe inside ball.threaded pipe inside ball.
6) Lift mounting strap up against ball swivel, aligning slot in ball with tab in strap.
Snap ball retainer into place. Placing one side of ball retainer in place and then
snapping the other in is suggested.
7) Attach assembled fixture/mounting strap to outlet box. Assemble mounting strap
to ceiling with ball slot and tab towards lower portion of slope in ceiling. (REF:
Illustration A)
8) Connect fixture ground wire to outlet box ground wire with wire connectors (not
provided). Never connect ground wire to black or white power supply wire.
9) Make wire connections (connectors not provided.) Reference chart below for
correct connections and wire accordingly.
10) Carefully slip canopy up stem and secure to ceiling using lockwashers (Canadian
installations only) and ball knobs.
11) Screw end of threaded pipe with hexnut already installed into coupling on bottom
of fixture body.
12) Insert recommended bulbs
13) Slip flat washer then rubber washer over threaded pipe.
14) Carefully lift glass over threaded pipe. Secure glass in place using rubber washer,
flat washer and hexnut. (DO NOT over tighten)
15) Slip trim over threaded pipe and screw on finial.
16) Align holes in glass half plate with holes on top of fixture plate.
17) Align holes in retaining plate with holes in glass half plate.
18) Screw threaded ball knobs through holes in plates to secure plates to fixture.
(DO NOT over tighten. Repeat for remaining glass half plate.
NOTE: Thread locking compound must be applied to all stem threads as noted
with symbol (
) to prevent accidental rotation of fixture during cleaning, relamp-
ing, etc.
1) Couper l’alimentatioan électrique.
2) Installer les vis de montage de l’écran, serrer à la main.
3) Appliquer le frein filet sur le tube fileté (du sac de pièces) à environ 1,3 cm dans
la tige.
4) Glisser l’écran puis la pate de montage sur la/les tige(s) montée(s) sur l’élément.
5) Appliquer le frein filet sur les filets de la rotule. Bloquer en vissant un écrou hexag-
onal sur le tube fileté dans la rotule.
6) Soulever la patte de montage contre la boule orientable, aligner la fente de la
boule avec la languette de la patte de montage. Il est conseillé de mettre d’abord
en place un côté du logement de la boule puis le second.
7) Fixer l’élément et la patte de montage à la boîte de jonction. Fixer la patte de
montage au plafond, la fente de la boule et la languette dirigées vers la partie
inférieure du plafond incliné. (Voir l’illustration A).
8) Connecter le câble à celui de la boîte de jonction avec des connecteurs de câble
(non fournis). Ne jamais connecter le câble de mise à la terre au câble d’alimen-
tation électrique noir ou blanc.
9) Connecter les câbles (connecteurs non fournis). Voir le tableau ci-dessous ou
s’adresser à un électricien qualifié pour faire les connections.
10) Glisser avec précaution l’écran sur la tige et fixer au plafond avec des rondelles
d’arrêt et des boutons ronds.
11) Visser l’extrémité du tube fileté avec l’écrou hexagonal installé sur l’accouple-
ment de l’extrémité inférieure du luminaire.
12) Visser les ampoules recommandées
13)
Passer la rondelle plate puis la rondelle caoutchoutée sur le tube fileté.
14) Soulever avec précaution le verre par-dessus le tube fileté. Fixer le verre à l’aide
de la rondelle en caoutchouc, de la rondelle plate et de l’écrou hexagonal. (NE
PAS serrer avec excès)
15) Passer la garniture sur le tube fileté et visser l’ornement.
16) Aligner les trous dans la demi-plaque en verre avec les trous situés sur le dessus
de la plaque du luminaire.
17) Aligner les trous dans la plaque de retenue avec les trous situés dans la demi-
plaque en verre.
18) Visser les boules filetées par les trous dans les plaques pour fixer les plaques au
luminaire. (NE PAS serrer avec excès). Répéter l’opération pour l’autre demi-
plaque en verre.
REMARQUE: Appliquer le frein filet sur tous les filets de la tige indiqués par le
symbole (
) pour empêcher la rotation accidentelle du luminaire pendant le
nettoyage, remplacement de lampe, etc.
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire

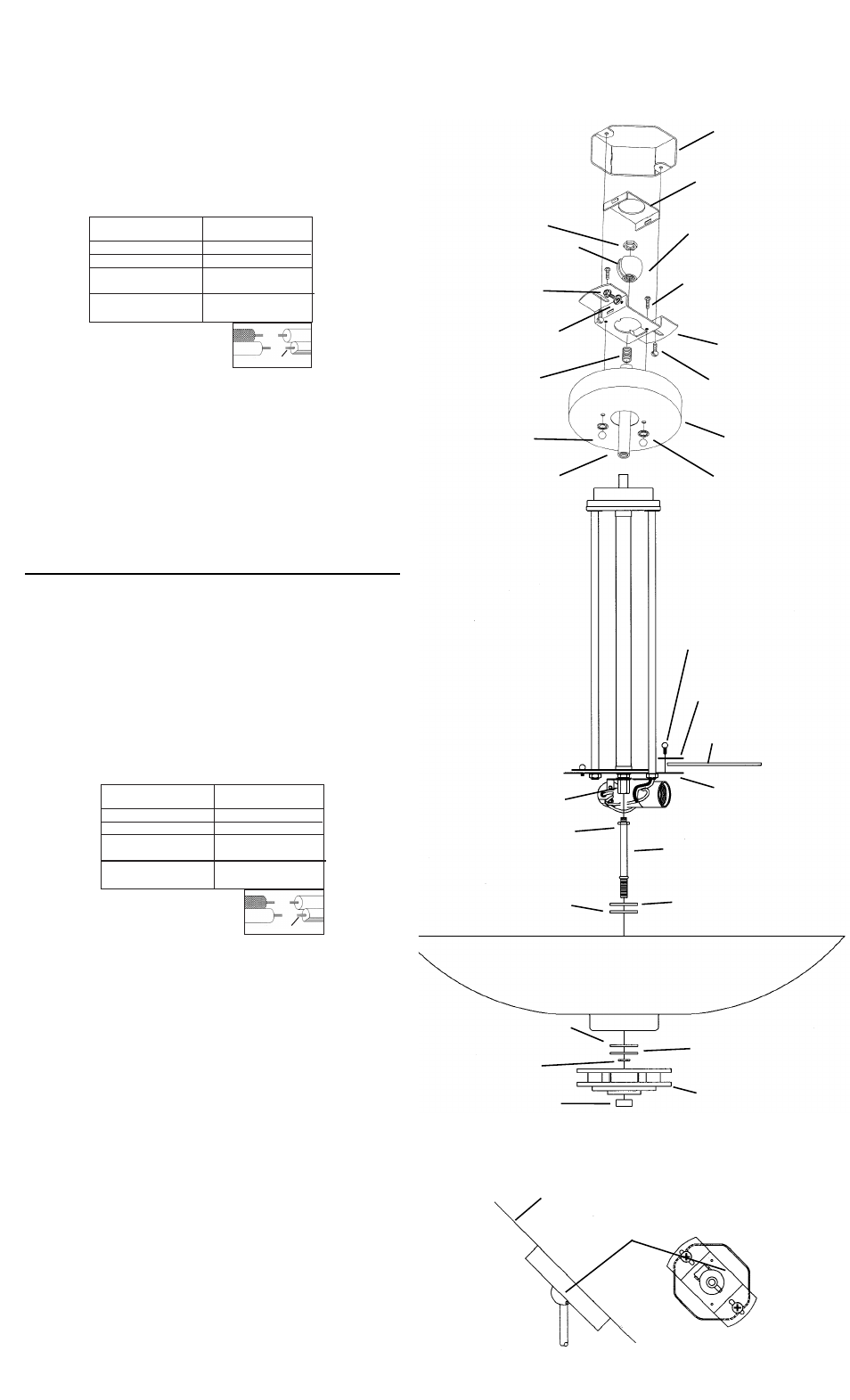

ILLUSTRATION A
COUPLING
ACCOUPLEMENT
RETAINING PLATE
PLAQUE DE RETENUE
GLASS HALF PLATE
DEMI-PLAQUE EN VERRE
FIXTURE PLATE
PLAQUE DU LUMINAIRE
THREADED
BALL KNOB
BOULE FILETÉE
THREADED PIPE
TUBE FILETE
HEXNUT
ECROU
HEXAGONAL
RUBBER WASHER
RONDELLE
CAOUTCHOUC
FLAT WASHER
RONDELLE PLATE
HEXNUT
ECROU HEXAGONAL
RUBBER WASHER
RONDELLE
CAOUTCHOUC
FLAT WASHER
RONDELLE PLATE
TRIM
GARNITURE FINIAL
ORNEMENT
GLASS
VERRE
Date Issued: 9/15/06 IS-3275-CB


INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
OUTLET BOX
BOITE DE JONCTION
HEXNUT
ECROU
HEXABONAL
MOUNTING STRAP
PATTE DE MONTAGE
BALL RETAINER
LOGEMENT DE
LA BOULE
SLOT
FENTE
CUPPED WASHER
RONDELLE A
CUVETTE
GREEN GROUND
SCREW
VIS VERTE DE MISE
A LA TERRE
CANOPY MOUNTING
SCREW
VIS DE MONTAGE
DE L’ECRAN
BALL SWIVEL
BOULE
ORIENTABLE
CANOPY
ECRAN
THREADED PIPE
TUBE FILETE
STEM
TIGE
BALL KNOB
BOUTON ROND
SLOPED CEILING
PLAFOND INCLINE
SLOT AND TAB
FENTE ET
LANGUETTE
SCREW NOT
PROVIDED
VIS
NON FOURNI
LOCKWASHER
RONDELLE D’ARRET
