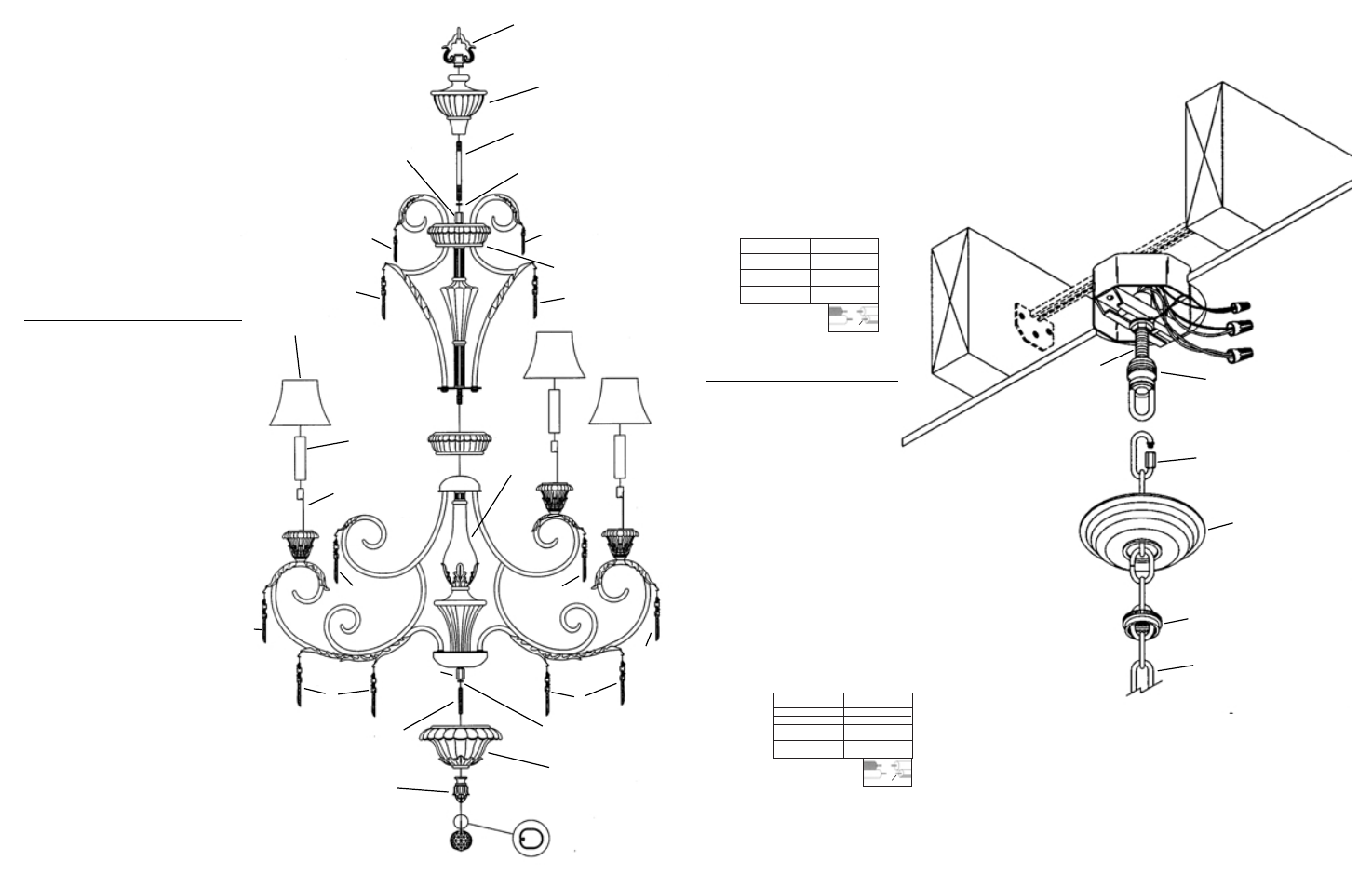

3A 1) Attach chain (W) to fixture. Fixture loop has one chain link factory installed.
Chain has one locking link (X) at each end. Unscrew coupling on locking link
and slip over link attached to loop. Screw coupling closed.
2) Slip threaded ring (N) then canopy (M) onto chain (W)
3) Attach chain (W) (with fixture connected) to bottom of screw collar loop (L)
following the same procedure as in step 1.
4) Weave electrical wire, ground wire and safety cable (if provided) through
chain links no more than 3 inches apart.
5) Pass electrical wire, ground wire and safety cable (if provided) through
threaded ring (N), canopy (M), screw collar loop (L), threaded rod (B) and
into outlet box.
6) Pass safety cable (if provided) through hole and in area above outlet box wrap
cable around outlet box brace and pull cable taut. Secure cable with (2)
clamps provided.
NOTE: Cable is not to be used as the only means of fixture support.
Please follow independent mounting instructions completely.
7) Connect fixture ground wire and ground wire attached to threaded rod (B)
to outlet box ground wire with wire connector (not provided). Never connect
ground wire to black or white power supply wires.
8) Make wire connections (connectors not provided). Reference chart below
for correct connections and wire accordingly.
9) Raise canopy (M) to ceiling.
10) Secure canopy (M) in place by screwing
threaded ring (N) onto screw collar loop (L)
1) Fixer la chaîne (W) au luminaire. La boucle
du luminaire est dotée d'un maillon installé
à l'usine. La chaîne a un maillon de
verrouillage ouvert fourni (X) à chaque
extrémité. Dévisser l'accouplement du
maillon de verrouillage et passer par
le maillon fixé à la boucle. Visser l’accouplement pour le fermer.
2) Passer l’anneau fileté (N) puis le cache (M) sur la chaîne (W).
3) Fixer la chaîne (W) (avec le luminaire connecté) sur la partie inférieure de
la boucle à vis (L) en suivant la même procédure que celle stipulée dans
l'étape 1.
4) Passer le fil électrique, le fil de terre et le câble de sécurité (si fournis) d’un
maillon à l’autre de la chaîne avec une distance maximale de 7,5 cm entre.
5) Acheminer le fil électrique, le fil de mise à la terre et le câble de sécurité (le
cas échéant) par l'anneau fileté (N), le cache (M), la boucle à vis (L), la tige
filetée (B) et dans la boîte à prises.
6) Passer le câble de sécurité (le cas échéant) par le trou et dans la zone au-
dessus de la boîte à prises, enrouler le câble sur le support et tirer jusqu'à
ce que le câble soit bien tendu. Fixer le câble avec les serre-câbles (2)
fournis.
REMARQUE : le câble n'est pas censé servir de moyen unique de support
du luminaire. Respecter toutes les instructions de montage indépendant.
7) Connecter le fil de mise à la terre du luminaire et le fil de mise à la terre
situé sur la tige filetée (B) au fil de mise à la terre de la boîte à prises avec
les capuchons de connexion (non fournis). Ne jamais connecter le fil de
terre aux fils d’alimentation blancs ou noirs.
8) Raccorder les fils (capuchons de connexion non fournis). Se reporter au
tableauci-dessous pour les connexions appropriées et acheminer les fils
selon les instructions.
9) Soulever le cache (M) jusqu'au plafond.
10) Fixer le cache (M) en vissant l’anneau fileté (N) sur la boucle
à vis (L).
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
Connecter le fil noir ou
rouge de la boite Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
W
N
M
X
L
B
1) Rotate arms until in line with center of fixture body.
Arms should tighten as they are turned. If arms
are still loose tighten hexnuts inside fixture body.
2) Screw threaded pipe inside column top into coupling
at top of fixture body.
3) Screw hexnut onto threaded pipe and screw threaded
pipe into coupling on top of column top.
Secure threaded pipe in place by tightening
hexnut against coupling.
4) Slip top trim over threaded pipe and secure in
place with loop.
For ease in assembly, proceed to section 3.
Remaining steps in fixture assembly can be com-
pleted easier with fixture hanging.
5) Screw hexnut on to threaded pipe and screw
threaded pipe into coupling on bottom of fixture
body. Secure threaded pipe in place by tightening
hexnut against coupling.
6) Slip trim pieces over threaded pipe and secure in
place with finial.
7) Attach crystals as illustrated. Location of the two
different size tear drop crystals are marked with
"S" (small tear drop) and "L" (large crystal).
8) Slip candle sleeves over socket.
9) Seat shades on top of candle sleeves
1) Faire pivoter les bras jusqu’à ce qu’ils s’alignent
avec le centre du luminaire. Les bras doivent se
resserrer au fur et à mesure qu’ils sont tournés. Si
les bras sont desserrés, resserrer les écrous
hexagonaux à l'intérieur du luminaire.
2) Visser le tube fileté situé à l'intérieur de la partie
supérieure de la colonne dans l’accouplement sur
l’extrémité supérieure du luminaire.
3) Visser l’écrou hexagonal sur le tube fileté puis
visser le tube fileté dans l’accouplement en haut
de la partie supérieure de la colonne. Fixer le tube
fileté en serrant l’écrou hexagonal contre l’accouplement.
4) Poser la garniture supérieure sur le tube fileté et
bloquer avec l'anneau.
Pour faciliter le montage, passer à la section 3.
Les étapes restantes du montage du luminaire
peuvent être exécutées plus facilement avec le
luminaire suspendu.
5) Visser l’écrou sur le tube fileté puis visser le tube
dans l’accouplement en bas du luminaire. Fixer
le tube fileté en serrant l’écrou hexagonal contre
l’accouplement.
6) Passer les pièces de la garniture sur le tube fileté
et fixer à l’aide de l'ornement.
7) Fixer les cristaux selon l'illustration. L'emplacement
des deux différentes tailles de larmes de cristal est
marqué d'un S pour les petites larmes et L pour
les grandes larmes.
8) Placer les manchons de la bougie sur la douille.
9) Placer l’abat-jour en haut des manchons de la
bougie.
2 LOOP
ANNEAU
THREADED PIPE
TUBE FILETE
TRIM
GARNITURE
COUPLING
ACCOUPLEMENT
COLUMN TOP
SUPÉRIEURE DE
LA COLONNE
THREADED PIPE
TUBE FILETE
FINIAL
ORNEMENT
TRIM
GARNITURE
HEXNUT
ECROU HEXAGONAL
S
L
S
L
L
L
L
L
L
L
SHADE
ABAT-JOUR
CANDLE SLEEVE
MANCHONS DE LA
BOUGIE
SOCKET
DOUILLE
L
COUPLING
ACCOUPLEMENT
HEXNUT
ECROU HEXAGONAL
FIXTURE
BODY
LUMINAIRE
IS-2131-CB
