Kichler 1678 - Manuel

1) Pass fixture wire through stems and screw stems together. NOTE: Thread locking
compound must be applied to all stem threads as noted with symbol ( ) to
prevent accidental rotation of fixture during cleaning, relamping, etc.
2) Attach small loop to last stem.
3) Turn off power
4) Take threaded pipe from parts bag and screw in screw collar loop a minimum of
6 mm (1/4”). Lock into place with hexnut.
5) Run another hexnut down threaded pipe almost touching first hexnut. Now screw
threaded pipe into mounting strap. Mounting strap must be positioned with extruded
thread faced into outlet box. Threaded pipe must protrude out the back of mounting
strap. Connect mounting strap to outlet box.
6) Unscrew the threaded ring from screw collar loop. Take canopy and pass over
screw collar loop. Approximately one half of the screw collar loop exterior threads
should be exposed. Adjust screw collar loop by turning assembly up or down in
mounting strap. Remove canopy.
7) After desired position is found, tighten top hexnut up against the bottom of the
mounting strap.
8) Slip canopy over screw collar loop and thread on threaded ring. Attach chain (with
fixture connected) to bottom of screw collar loop. Unscrew threaded ring, let
canopy and threaded ring slip down.
9) Weave electrical wire and ground wire through chain links no more than 3 inches
apart. Pass wire through threaded ring, canopy, screw collar loop, threaded pipe
and into outlet box.
10) Connect fixture ground wire to outlet box ground wire with wire connector. (Not
provided.) Never connect ground wire to black or white power supply wire.
11) Make wire connections (connectors not provided). Reference chart below for correct
connections and wire accordingly.
12) Raise canopy to ceiling.
13) Secure canopy in place by tightening threaded ring onto screw collar loop.
14) Slip glass over socket.
15) Secure glass in place with socket ring. (DO NOT over tighten)
1) Acheminer le fil du luminaire par les tiges et visser les tiges ensemble.
REMARQUE: Appliquer le frein filet sur tous les filets de la tige indiqués par
le symbol (
) œpour empêcher la rotation accidentelle du luminaire pen-
dant le nettoyage, remplacement de lampe, etc.
2) Attacher la petite boucle à la dernière tige.
3) Couper le courant électrique.
4) Visser le tube fileté (qui se trouve avec les pièces détachées) dans le collier-
écrou, sur une longueur minimum de 6 mm (1/4 po). Fixer avec un écrou hexag-
onal.
5) Visser un second écrou hexagonal de manière à ce qu’il touche presque le pre-
mier. Visser ensuite le tube fileté sur la patte de fixation, en le faisant dépasser et
en dirigeant la partie filetée des vis vers la boîte de jonction. Connecter la patte
de fixation à la boîte de jonction.
6) Dévisser la bague filetée du collier-écrou. Passer le cache sur le collier-écrou.
Environ la moitié de filetage extérieur de celui-ci doit être apparent. Fixer le col-
lier-écrou en faisant pivoter l’assemblage vers le haut ou vers le bas. Enlever le
cache.
7) La bonne position étant trouvée, serrer l’écrou hexagonal supérieur contre le par-
tie inférieur de la patte de fixation.
8) Glisser le cache sur le collier-écrou et enfiler sur la bague filetée. Attacher la
chaine (avec l’assemblage connecté) au bas du collier-écrou. Dévisser la bague
filetée et laisser glisser le cache et la bague filetée.
8) Entrelacer le fil électrque et le fil de mise á la terre et faire passer le tout dans les
anneaux de la chaîne en espaçant au maximum de 3 po. Passer le fil dans la
bague filetée, le cache, le collier-écrou, le tube fileté et la boîte de jonction.
10) Avec l’attache-fil (qui n’est pas fourni), connecter le fil de mise á la terre au fil d’al-
imentation noir ou á celui qui est blanc.
11) Connecter les fils (connecteurs non fournis). Se reporter au tableau ci-dessous
pour faire les connexions.
12) Placer le cache au plafond.
13) Fixer le cache en serrant la bague filetée sur le collier-écrou.
14) Faire glisser le verre par-dessus la douille.
15) Fixer le verre à l'aide de l'anneau de la douille. (NE PAS serrer avec excès)
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
Date Issued: 1/21/05 IS-1678-CB

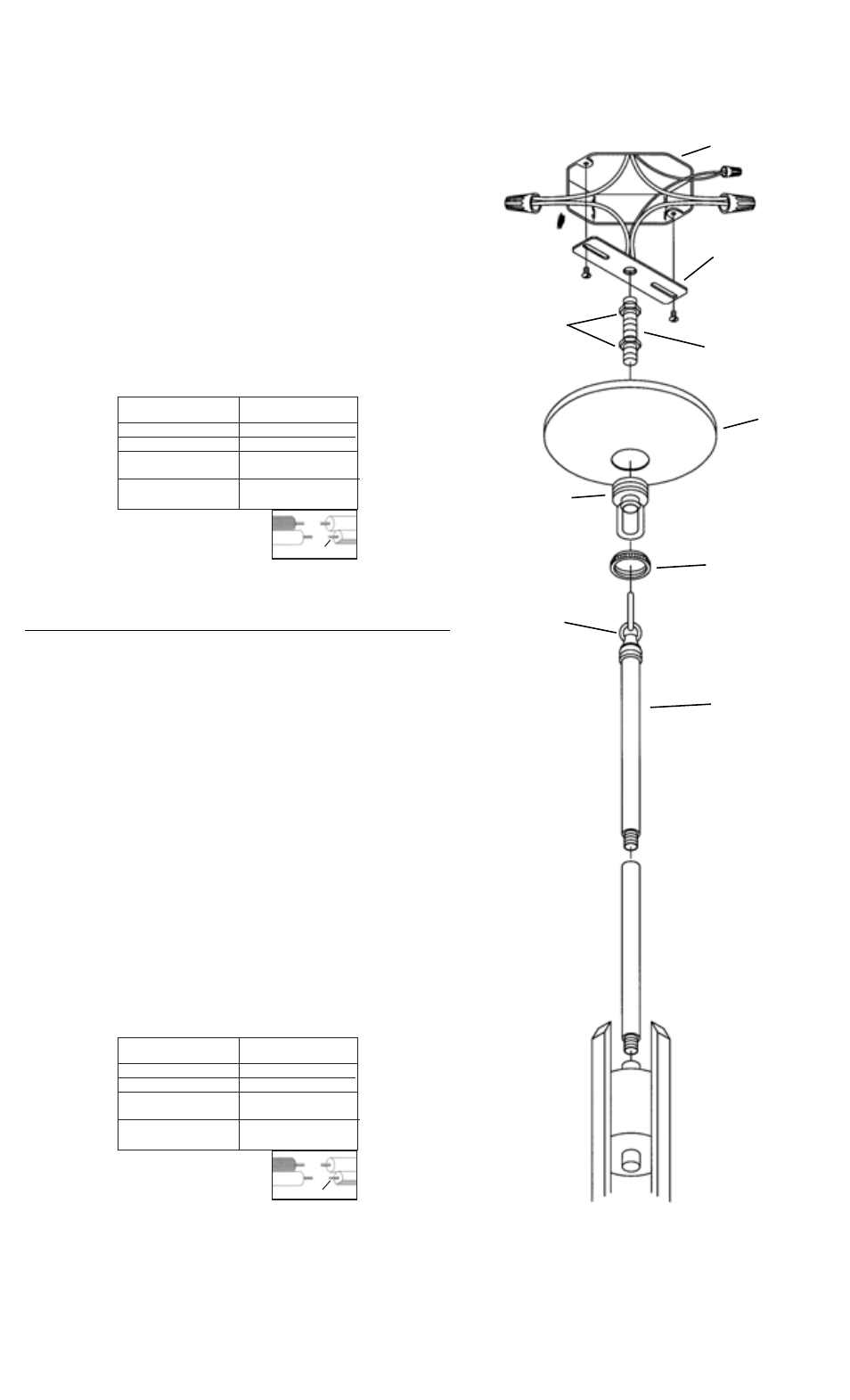

INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
MOUNTING STRAP
PATTE DE FIXATION
OUTLET BOX
BOITE DE JONCTION
HEXNUT
ECROU
HEXAGONAL
STEM
TIGE
SMALL LOOP
PETIT BOUCLE
CANOPY
CACHE
THREADED RING
BAGUE-FILETEE
SCREW COLLAR LOOP
COLLIER-ECROUS
THREADED PIPE
TUBE-FILETEE
