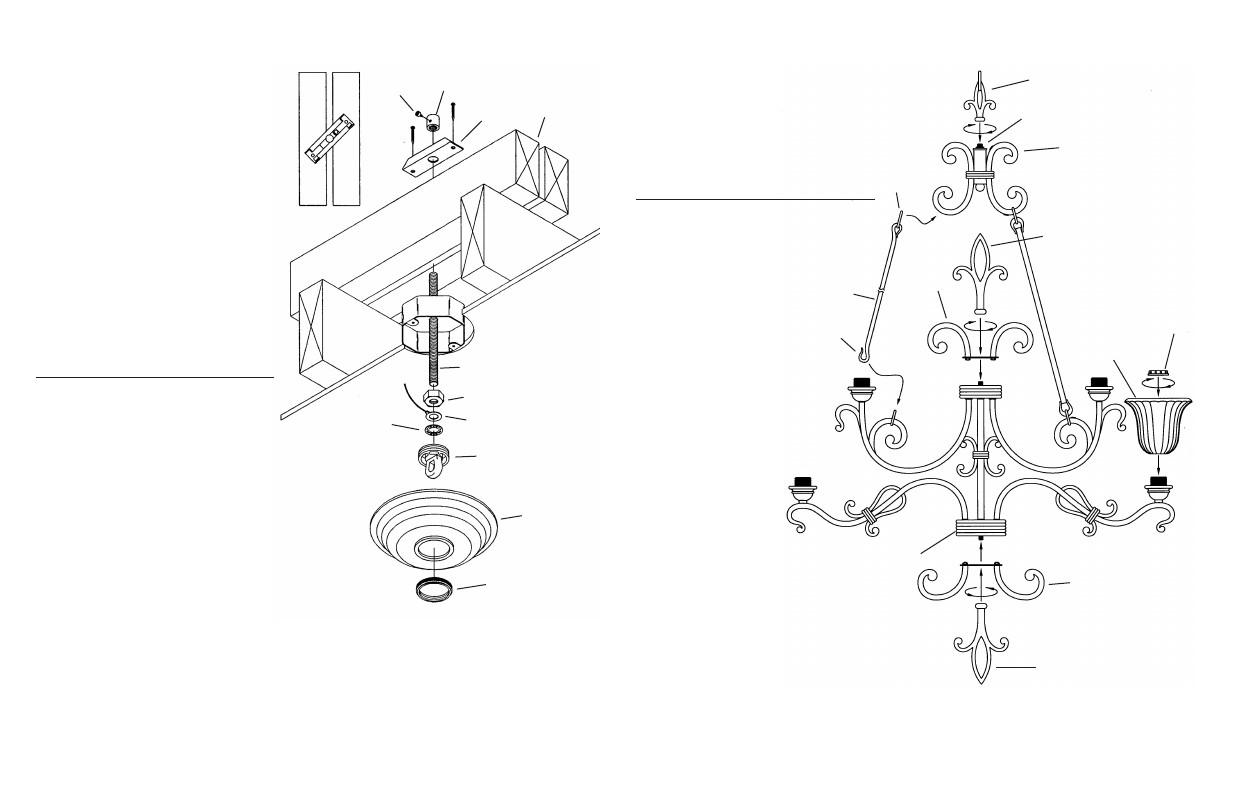

MOUNTING TO A STANDARD OUTLET BOX

MEANS Of SUPPORT MUST BE EREcTED ABOVE OUTLET BOX. BELOw IS ONE

SUGGESTED METhOD.

1) Screw threaded rod (P) from parts bag into pipe coupling (A) until threaded

pipe is flush with top of pipe coupling. Secure in place by tightening

allen head screw (C) with provided wrench.

2) Slip mounting strap (D) over provided 1/2-13UNC threaded rod (P).

3) Remove knockout in top of outlet box.

4) Support cable from fixture (see sec. 3) must pass through outlet box.

Drill 3/16” diameter hole in outlet box if no other holes are available.

5) In area above outlet box pass threaded rod (P) through hole in center

of outlet box.

6) Lay a 2x4 across ceiling joist on either side of threaded rod (P).

7) Secure 2x4’s in place by toe-nailing or other means.

8) Screw hexnut (H) onto threaded rod (P).

9) Slip ground lug (F) and lockwasher (J) onto threaded rod (P).

10) Thread screw collar loop (L) onto threaded rod (P) until threaded

pipe is flush with hole on lower side of screw collar loop.

11) Secure screw collar loop (L) in place by tightening hexnut (H) down

against ground lug (F), lockwasher (J) and screw collar loop.

12) Temporarily slip canopy (M) over screw collar loop (L). Approximately one half of the

screw collar loop exterior threads should be exposed below canopy.

13) Temporarily screw threaded ring (N) onto screw collar loop (L).

14) In area above outlet box pull up on threaded rod (P) until canopy

is snug against ceiling.

15) Slide mounting strap (D) down threaded rod (P) and against 2x4’s.

16) Screw pipe coupling (A) down threaded rod (P) until pipe coupling

is snug against mounting strap (D) and canopy (M) is snug against

ceiling.

17) Tighten allen head screw (C).

18) Secure mounting strap (D) in place by laying diagonally across

both 2x4’s and driving two #10 x 1” sheet metal or equivalent

screws (not provided) through holes at ends of mounting strap.

Tighten anti-rotational hex screw located next to center hole

inside mounting strap (D) with provided allen wrench..

NOTE: Mounting strap (D) must be secured to prevent rotation.

19) Remove threaded ring (N) and canopy (M).

MONTAGE À UNE BOÎTE À PRISES STANDARD

LES MOYENS DE SUPPORT DOIVENT INSTALLÉS

AU-DESSUS DE LA BOÎTE À PRISES. MÉThODE SUGGÉRÉE

1) Visser la tige filetée (P) qui se trouve dans le sac à pièces sur

l’accouplement du tube (A) jusqu’à ce que la tige filetée soit

alignée avec la partie supérieure de l’accouplement du tube.

Bloquer en serrant les vis Allen (C) avec la clé fournie.

2) Passer le support de montage (D) sur la tige filetée (P) de 1/2-13UNC.

3) Enlever l’alvéole défonçable en haut de la boîte à prises.

4) Le câble de support du luminaire (voir la section 3) doit passer par la boîte à prises.

Percer un trou de 3/16 po de diamètre dans la boîte à prises si aucun autre trou n’est

disponible.

5) Au-dessus de la boîte à prises, passer la tige filetée (P) par le trou au centre de la

boîte à prises.

6) Placer une colombe deux par quatre à travers les solives de plafond de chaque côté

de la tige filetée (P).

7) Fixer bien les colombes en les clouant en biais ou par d’autres moyens.

8) Visser l’écrou hexagonal (H) sur la tige filetée (P).

9) Passer la cosse de masse (F) et la rondelle de blocage (J) sur la tige filetée (P).

10) Visser la boucle à vis (L) sur la tige filetée (P) jusqu’à ce que le tube fileté s’aligne

avec le trou du côté inférieur de la boucle à vis.

11) Fixer la boucle à vis (L) en serrant l’écrou hexagonal (H) contre la cosse de masse (F)

et la rondelle de blocage (J) et la boucle à vis.

12) Passer temporairement le cache (M) sur la boucle à vis (L). La moitié du filetage

extérieur de la boucle à vis doit être visible sous le cache.

13) Visser temporairement la bague filetée (N) sur la boucle à vis (L).

14) Au-dessus de la boîte à prises, tirer sur la tige filetée (P) jusqu’à ce que le cache soit

bien serré contre le plafond.

15) Faire glisser en aval le support de montage (D) le long de la tige filetée contre la

partie supérieure des colombes.

16) Visser l’accouplement du tube (A) sur la tige filetée (P) jusqu’à ce que l’accouplement

du tube soit bien contre le support de montage (D) et que le cache (M) se trouve contre

le plafond.

17) Resserrer la vis allen (C).

18) Fixer le support de montage (D) en plaçant diagonalement les deux colombes deux par

quatre et en vissant deux vis à tôle No 10 x 1 po ou des vis équivalentes (non fournies)

par les trous aux extrémités du support de montage. Resserrer les écrous hexagonaux

anti-rotation situés près du trou central à l’intérieur du support de montage (D) avec la

clé allen fournie.

REMARQUE: le support de montage (D) doit être bien fixé pour empêcher toute rotation.

19) Enlever l’anneau fileté (N) puis le cache (M).

C

A

D

2 X 4

P

H

F

J

L

M

N

fIXTURE ASSEMBLY

1) Rotate arms until in line with center stem.

2) Screw top loop onto threaded pipe on top of scroll.

3) Slip loop at top of rod over end of scroll.

4) Pass hook on bottom of rod through loop on arm.

5) Set top trim onto top of fixture body passing threaded pipe on

fixture body through hole in trim.

6) Screw decorative loop onto threaded pipe on top of fixture body.

7) Slip bottom trim over threaded pipe on bottom of fixture body.

8) Screw finial onto threaded pipe at bottom of fixture body.

for ease in assembly, proceed to section 3. Remaining steps in

fixture assembly can be completed easier with fixture hanging.

9) Slip glass over sockets.

10) Thread socket rings onto sockets to secure glass in place.

(DO NOT over tighten.)

MONTAGE DU LUMINAIRE

1) Faire pivoter les bras jusqu’à ce qu’ils soient alignés avec le

luminaire.

2) Visser la boucle supérieure sur le tube fileté en haut de la spirale.

3) Passer la boucle située sur l’extrémité supérieure de la tige sur

la spirale.

4) Passer le crochet en bas de la tige par la boucle

sur le bras.

5) Placer la garniture supérieure sur le luminaire

en passant le tube fileté sur le luminaire par

le trou de la garniture.

6) Visser la boucle décorative sur le tube fileté

en haut du luminaire.

7) Passer la garniture inférieure sur le tube

fileté de la partie inférieure du luminaire.

8) Visser l’ornement sur le tube fileté de

la partie inférieure du luminaire.

Pour faciliter le montage, passer à la section 3.

Les étapes restantes du montage du luminaire

peuvent être exécutées plus facilement avec le

luminaire suspendu.

9) Placer le verre sur les douilles.

10) Visser sur les anneaux des douilles

sur les douilles pour fixer le verre.

TOP LOOP

BOUCLE SUPÉRIEURE

THREADED PIPE

TUBE FILETÉ

SCROLL

SPIRALE

LOOP

BOUCLE

HOOK

CROCHET

ROD

TIGE

DECORATIVE LOOP

BOUCLE DÉCORATIVE

TOP TRIM

GARNITURE

SUPÉRIEURE

FINIAL

ORNEMENT

BOTTOM TRIM

GARNITURE

INFÉRIEURE

SOCKET RING

ANNEAU DE

DOUILLE

GLASS

VERRE

FIXTURE BODY

LUMINAIRE

1B

2

IS-2092-CB
