1) Rotate arms until in line with center of fixture body. Arms should
tighten as they are turned. If they do not, remove finial and bot-
tom of fixture body tighten hexnuts for loose arms and
reassemble.
2) Slip holes in scrolls over studs at top and bottom of fixture.
Secure in place with ball knobs.
3) Turn off power.
4) Take threaded pipe from parts bag and screw into screw collar
loop a minimum of 6 mm (1/4”). Lock into place with hexnut.
5) Run another hexnut down threaded pipe almost touching first
hexnut. Now screw threaded pipe into mounting strap.
Mounting strap must be positioned with extruded thread faced
into outlet box. Threaded pipe must protrude out the back of
mounting strap. Connect mounting strap to outlet box.
6) Unscrew the threaded ring from screw collar loop. Take canopy
and pass over screw collar loop. Approximately one half of the
screw collar loop exterior threads should be exposed. Adjust
screw collar loop by turning assembly up or down in mounting
strap. Remove canopy.
7) After desired position is found, tighten top hexnut up against
the bottom of the mounting strap.
8) Slip canopy over screw collar loop and thread on threaded ring.
Attach chain (with fixture connected) to bottom of screw collar
loop. Unscrew threaded ring, let canopy and threaded ring slip
down.
9) Weave electrical wire and ground wire through chain links no
more than 3 inches apart. Pass wire through threaded ring,
canopy, screw collar loop, threaded pipe and into outlet box.
10) Connect fixture ground wire to outlet box ground wire with wire
connector. (Not provided.) Never connect ground wire to black
or white power supply wire.
11) Make wire connections (connectors not provided.) Reference
chart below for correct connections and wire accordingly.
12) Raise canopy to ceiling.
13) Secure canopy in place by tightening threaded ring onto screw
collar loop.
1) Faire pivoter les bras jusqu’à ce qu’ils s’alignent avec le centre
du luminaire. Les bras doivent se resserrer au fur et à mesure
qu’ils sont tournés. S’ils ne se resserrent pas, enlever l’orne-
ment et la partie inférieure du luminaire, serrer les écrous
hexagonaux des bras desserrés et ré-assembler.
2) Faire passer les trous des spirales sur les goujons en haut et
en bas du luminaire. Bloquer avec les boules.
3) Couper le courant électrique.
4) Visser le tube fileté (qui se trouve avec les pièces détachées)
dans le collier-écrou, sur une longueur minimum de 6 mm (1/4
po). Fixer avec un écrou hexagonal.
5) Visser un second écrou hexagonal de manière à ce qu’il touche
presque le premier. Visser ensuite le tube fileté sur la patte de
fixation, en le faisant dépasser et en dirigeant la partie filetée
des vis vers la boîte de jonction. Connecter la patte de fixation
à la boîte de jonction.
6) Dévisser la bague filetée du collier-écrou. Passer le cache sur
le collier-écrou. Environ la moitié de filetage extérieur de celui-
ci doit être apparent. Fixer le collier-écrou en faisant pivoter
l’assemblage vers le haut ou vers le bas. Enlever le cache.
7) La bonne position étant trouvée, serrer l’écrou hexagonal
supérieur contre le partie inférieur de la patte de fixation.
8) Glisser le cache sur le collier-écrou et enfiler sur la bague
filetée. Attacher la chaine (avec l’assemblage connecté) au bas
du collier-écrou. Dévisser la bague filetée et laisser glisser le
cache et la bague filetée.
9) Entrelacer le fil électrque et le fil de mise á la terre et faire pass-
er le tout dans les anneaux de la chaîne en espaçant au max-
imum de 3 po. Passer le fil dans la bague filetée, le cache, le
collier-écrou, le tube fileté et la boîte de jonction.
10) Avec l’attache-fil (qui n’est pas fourni), connecter le fil de mise
á la terre au fil d’alimentation noir ou á celui qui est blanc.
11) Connecter les fils (connecteurs non fournis). Se reporter au
tableau ci-dessous pour faire les connexions.
12) Placer le cache au plafond.
13) Fixer le cache en serrant la bague filetée sur le collier-écrou.
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
Date Issued: 10/31/03 IS-2031-CB

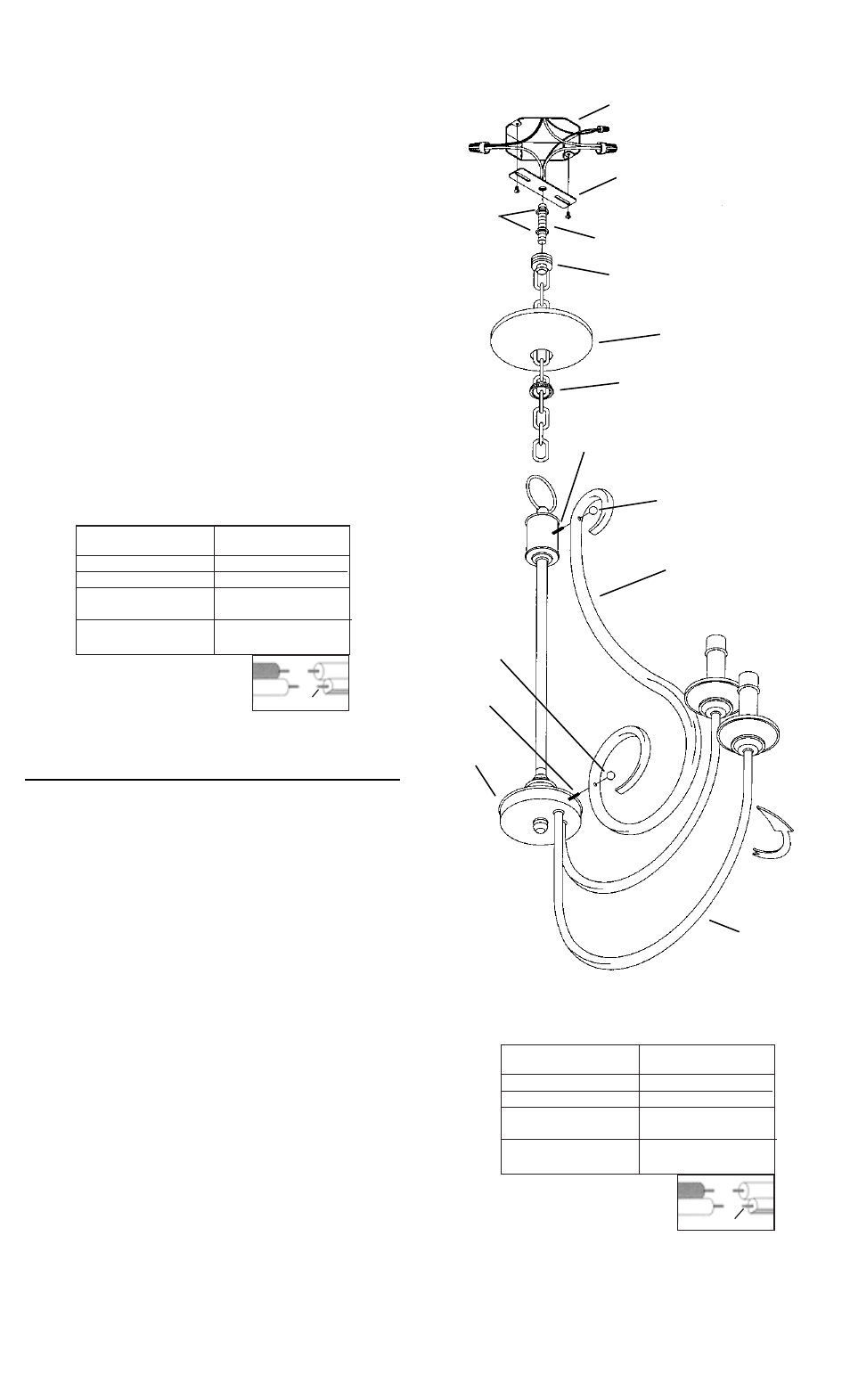

OUTLET BOX
BOITE DE JONCTION
MOUNTING STRAP
COLLIER DE FIXATION
THREADED PIPE
TUBE FILETE
THREADED RING
BAGUE-FILETE
SCREW COLLAR LOOP
COLLIER-ECROUS
HEXNUT
ECROU
HEXAGONAL
CANOPY
ABAT JOUR
ARM
BRAS
FIXTURE
BODY
LUMINAIRE
STUD
GOUJON
BALL KNOB
BOULE
SCROLL
SPIRALE
STUD
GOUJON
BALL KNOB
BOULE
