Kichler 2344 - Manuel

Date Issued 3/3/95
IS-2344-CB
1) Glisser l’épi de blé sur le tube fileté et le boulon, à la partie
supérieure de l’élement.
2) Glisser avec précaution le tube central dans l’épi de blé et visser à
fond sur le tube fileté.
3) Couper le courant électrique.
4) Visser le tube fileté (qui se trouve avec les pièces détachées) dans
le collier-écrou, sur une longueur minimum de 6 mm (1/4 po). Fixer
avec un écrou hexagonal.
5) Visser un second écrou hexagonal de manière à ce qu’il touche
presque le premier. Visser ensuite le tube fileté sur la patte de fixa-
tion, en la faisant dépasser et en dirigeant la partie filetée des vis
vers la boîte de jonction. Connecter la patte de fixation à la boìte de
jonction.
6) Dévisser la bague filetée du collier-écrou. Passer le cache sur le col-
lier-écrou. Environ la moitié de filetage extérieur de celui-ci doit
étre apparent. Fixer le collier-écrou en faisant pivoter l’assemblage
vers le haut ou vers le bas. Enlever le cache.
7) La bonne position étant trouvée, serrer l’écrou hexagonal supérieur
contre le partie inférieure de la patte de fixation.
8) Glisser le cache sur le collier-écrou. Dévisser la bague filetée et
laisser glisser le cache et la bague filetée.
9) Entrelacer le fil électrque et le fil de mise á la terre et faire passer le
tout dans le anneaux de la chaine en espaçant au maximum de 3
po. Passer le fil dans la bague filetée, le cache, le collier-écrou, le
tube fileté et la boîte de jonction.
10) Avec l’attache-fil (qui n’est pas fourni), connecter le fil de mise á la
terre de l’assemblage åa celui de la boîte de jonction. Ne jamais
connecter le fil de mise á la terre au fil d’alimentaiton noir ou á celui
qui est blanc.
11) Connecter les fils (connecteurs non fournis). Se reporter au tableau
ci-dessous pour faire les connexions.
12) Placer le cache au plafond.
13) Fixer le cache en serrant la bague filetée sur le collier-écrou.
1) Slip wheat over threaded pipe and hexnut, on top of fixture body.
2) Carefully slip center pipe inside wheat and thread onto threaded
pipe until tight.
3) Turn off power.
4) Take threaded pipe from parts bag and screw in screw collar loop a
minimum of 1/4”. Lock into place with hexnut.
5) Run another hexnut down threaded pipe almost touching first
hexnut. Now screw threaded pipe into mounting strap. Mounting
strap must be positioned with extruded thread faced into outlet
box. Threaded pipe must protrude out the back of mounting strap.
Connect mounting strap to outlet box.
6) Unscrew the threaded ring from screw collar loop. Take canopy
and pass over screw collar loop. Approximately one half of the
screw collar loop exterior threads should be exposed. Adjust screw
collar loop by turning assembly up or down in mounting strap.
Remove canopy.
7 After desired position is found, tighten top hexnut up against the
bottom of the mounting strap.
8) Slip canopy over screw collar loop and thread on threaded ring.
Attach chain (with fixture connected) to bottom of screw collar
loop. Unscrew threaded ring, let canopy and threaded ring slip
down.
9) Weave electrical wire and ground wire through chain links no more
than 3 inches apart. Pass wire through threaded ring, canopy,
screw collar loop, threaded pipe and into outlet box.
10) Connect fixture ground wire to outlet box ground wire with wire
connector. (Not provided.) Never connect ground wire to black or
white power supply wire.
11) Make wire connections (connectors not provided.) Reference chart
below for correct connections and wire accordingly.
12) Raise canopy to ceiling.
13) Secure canopy in place by tightening threaded ring onto screw
collar loop.

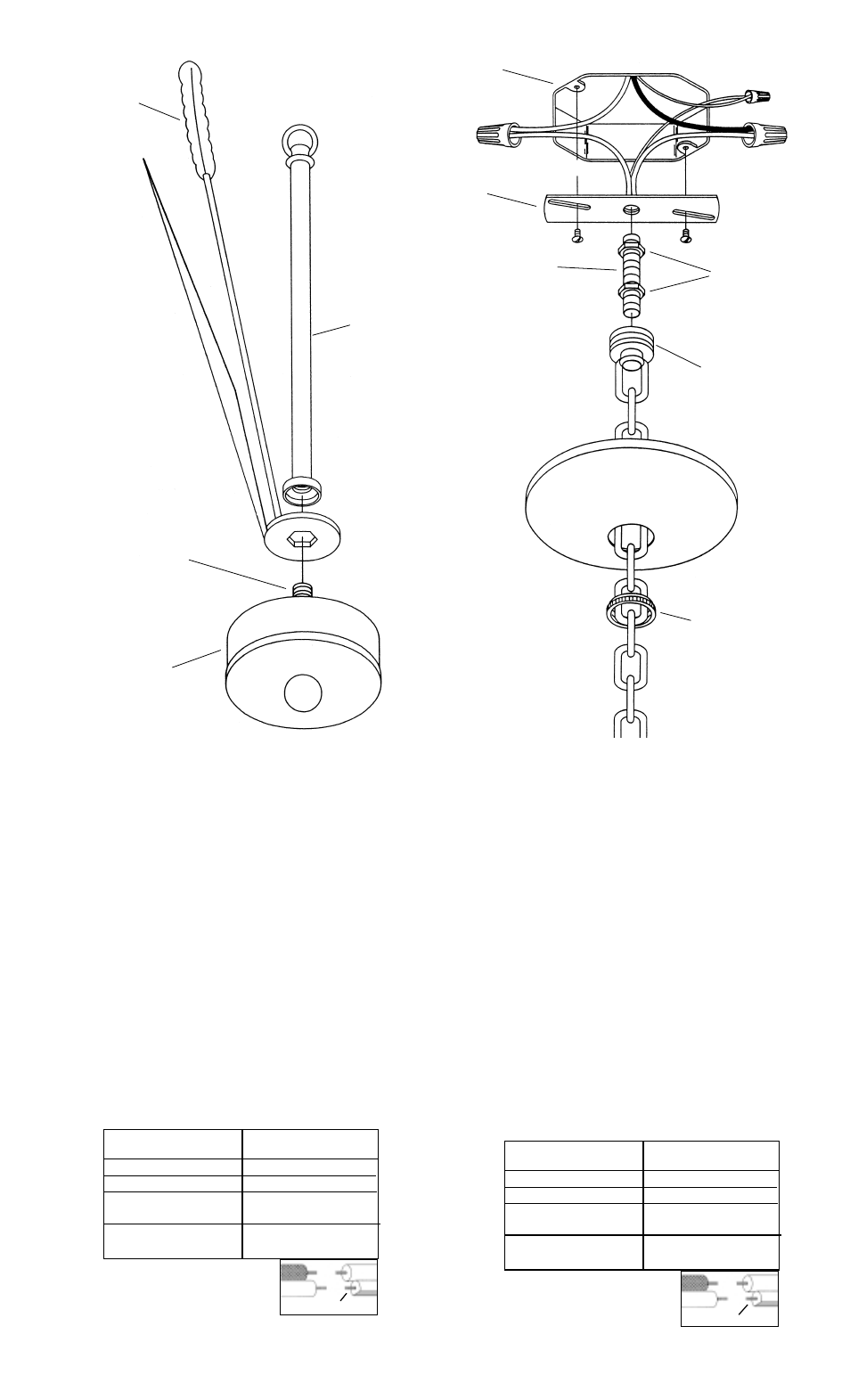

OUTLET BOX
BOITE DE JONCTION
MOUNTING STRAP
PATTE DE FIXATION
CENTER PIPE
TUBE CENTRAL
THREADED RING
BAGUE FILETEE
SCREW COLLAR LOOP
COLLIER-ECROU
CANOPY
CACHE
HEXNUTS
ECROUS
HEXAGONAUX
THREADED PIPE
TUBE FILETE
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
FIXTURE BODY
ELEMENT
WHEAT
EPI DE BLE
THREADED PIPE
TUBE FILETE
