Kichler 9549 - Manuel

ALL INSTALLATIONS SHOULD COMPLY WITH LOCAL ELECTRI-
CAL CODES FOR FIXTURE MOUNTING AND WIRING METHODS. IF
YOU HAVE ANY DOUBTS CONCERNING INSTALLATION CONTACT
A QUALIFIED ELECTRICIAN.
FIXTURE IS PROVIDED WITH THE NECESSARY HARDWARE FOR
INSTALLATION IN ACCORDANCE WITH A NEWLY POURED CON-
CRETE PAD. CONCRETE PAD MUST BE AT LEAST 13” SQUARE
AND 18” DEEP.
1) On threaded end of J-bolts make a mark 2” from end.
2) Prepare area for concrete pad and poor concrete following
manufacturers recommendations.
3) Pass J-bolt through hole in template until mark made in step 2
is at bottom edge of template.
4) Embed J-bolts in concrete pad until template sits on top of
concrete pad. Care should be taken to insure J-bolts stay
straight. Using pedestal base make sure alignment of J-bolts
is maintained being careful not to move bolts or come in
contact with wet concrete.
5) Allow time for concrete to cure (reference manufacturers
recommendations).
6) Remove template.
7) Place pedestal base on top of concrete pad allowing J-bolts to
pass through holes.
8) Secure pedestal base in place using cap nuts.
TOUTES LES INSTALLATIONS DOIVENT ÊTRE CONFORMES AUX
CODES D’ÉLECTRICITÉ LOCAUX CONCERNANT LE CBLAGE ET
LE MONTAGE DU LUMINAIRE. EN CAS DE DOUTE CONCERNANT
L’INSTALLATION, CONTACTER UN ÉLECTRICIEN QUALIFIÉ.
LE LUMINAIRE EST FOURNI AVEC LA QUINCAILLERIE NÉCES-
SAIRE À L’INSTALLATION AVEC UNE PLATE-FORME RÉCEMMENT
CIMENTÉE. LA PLATE-FORME CIMENTÉE DOIT ÊTRE DE 33 CM
SUR CHAQUE CÔTÉ ET DE 46 CM DE PROFONDEUR.
1) Sur les extrémités filetées des boulons en J, tracer un repère
à 5 cm de l’extrémité.
2) Préparer la surface pour la plate-forme cimentée. Verser le
ciment selon les recommandations du fabricant.
3) Passer le boulon en J par le trou dans le modèle jusqu’à ce
que le repère marqué au cours de l’étape 2 atteigne le bord
inférieur du modèle.
4) Enrober le boulon en J dans la plate-forme jusqu’à ce le modèle
se trouve sur la section supérieure de la plate-forme cimentée.
Veiller à ce que les boulons en J restent bien droits. En se
servant de la base du piédestal, veiller à ce que l’alignement
des boulons en J soit bien maintenu. Prendre soin de ne pas
déplacer les boulons ou les mettre en contact avec le ciment
frais.
5) Attendre que le ciment ait bien pris (se reporter aux
recommandations du fabricant).
6) Retirer le modèle.
7) Placer la base de piédestal sur la section supérieure de la
plate-forme cimentée en laissant les boulons en J passant par
les trous.
8) Fixer la base du piédestal à l’aide des écrous borgnes.
ABOVE C
ONCRE
TE PAD
TO
PROPERL
Y INST
ALL LANTERN.
LB113911
AT LEAST 10 FT
. [254]
OF WIRE MUST EX
TEND
Date Issued: 8/19/11 IS-9549-CB

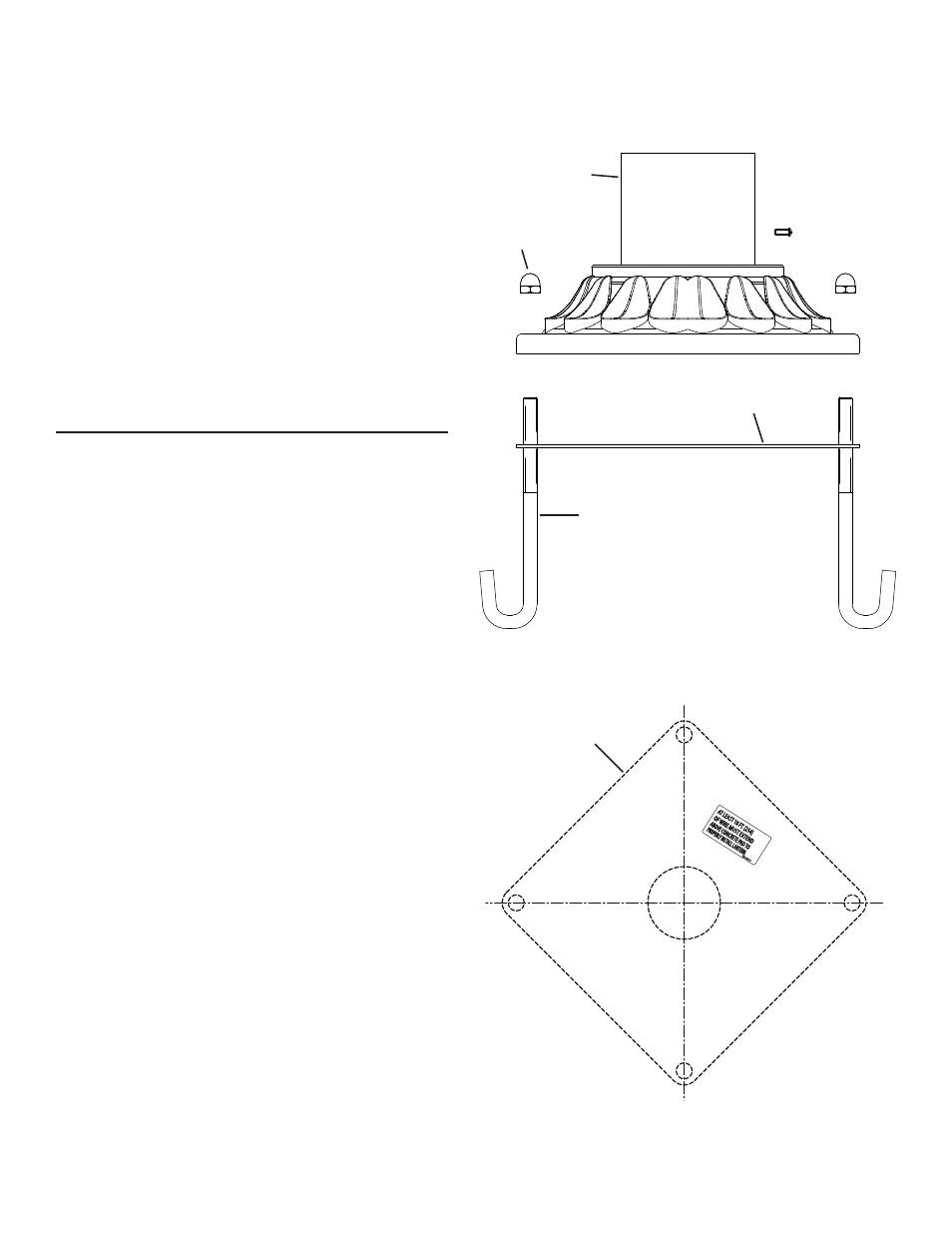

PEDESTAL
PIÉDESTAL
CAP NUT
ÉCROU BORGNE
TEMPLATE
MODÈLE
J-BOLT
BOULON EN J
TEMPLATE
MODÈLE
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
