1) TURN OFF POWER.
IMPORTANT: Before you start, NEVER attempt any work without
shutting off the electricity until the work is done.
a) Go to the main fuse, or circuit breaker, box in your home. Place
the main power switch in the “OFF” position.
b) Unscrew the fuse(s), or switch “OFF” the circuit breaker switch(s),
that control the power to the fixture or room that you are working
on.
c) Place the wall switch in the “OFF” position. If the fixture to be
replaced has a switch or pull chain, place those in the “OFF” position.
2) Assemble mounting screws into threaded holes in mounting strap.
3) Attach mounting strap to outlet box. (Screws not provided)
4) Make wire connections (connectors not provided.) Reference chart
below for correct connections and wire accordingly.
5) Push fixture to wall, carefully passing mounting screws through holes.
6) Tighten fixture to wall using lockwashers and threaded balls.
7) Insert recommended bulb.
8) Raise cage with glass up to fixture.
9) Pass threaded studs on fixture through holes on edge of cage.
10) Screw ball knobs onto threaded studs.
INSTRUCTIONS FOR MOUNTING FIXTURE OUTDOORS AND/OR
IN WET LOCATIONS.
11) Mounting surface should be clean, dry, flat and 1/4” larger that the
canopy on all sides. Any gaps between the mounting surface and
canopy exceeding 3/16” should be corrected as required.
12) With silicone caulking compound, caulk completely around where back
of canopy meets the wall surface to prevent water from seeping into
outlet box.
1) COUPER L’ALIMENTATION SECTEUR.
IMPORTANT: TOUJOURS couper l’électricité avant de commencer le
travail.
a) Localiser le coffret à fusibles ou le disjoncteur du domicile. Mettre
l’interrupteur principal en position d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur Arrêt) qui
contrôlent l’alimentation vers le luminaire ou la pièce dans laquelle
le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire à
remplacer est doté d’un interrupteur ou d’une chaîne connectée à
l‘interrupteur, placer ces éléments en position d’Arrêt.
2) Monter les vis de vixation dans les trous filetés du collier de fixation.
3) Visser le collier de fixation à la boîte de jonction (vis non fournies).
4) Effectuer les raccordements électriques (les cosses ne sont pas
fournies). Si les fils du lustre ne sont pas noir et blanc, se reporter au
tableau ci-dessous pour effectuer les raccordements convenables et
câbler en conséquence.
5) Pousser l’applique contre le mur, et faire passer les vis de fixation dans
les trous de passage en procxédant avec précautions.
6) Fixer l’applique contre le mur à l’aide des rondelles freins et des boules
filetées.
7) Introduire l’ampoule recommandée.
8) Soulever la cage avec le verre jusqu’au luminaire.
9) Passer les goujons filetés sur le luminaire par les trous sur le bord d’une
cage.
10) Visser les boules sur les goujons filetés.
INSTRUCTIONS DE MONTAGE DE LUMINAIRE À L’EXTÉRIEUR ET/OU
DANS DES LIEUX HUMIDES.
11) La surface de montage doit être propre, sèche, plate et de 0,6 cm plus
épaisse que le cache sur tous les côtés. Tout écart entre la surface
de montage et le cache dépassant de 0,5 cm doit être rectifié selon les
besoins.
12) À l’aide de matériaux d’étanchéité à la silicone, calfeutrer bien autour
où l’arrière du cache entre en contact avec le mur pour empêcher l’eau
de passer dans la boîte de raccordement.
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
Date Issued: 12/14/12 IS-11010-CB

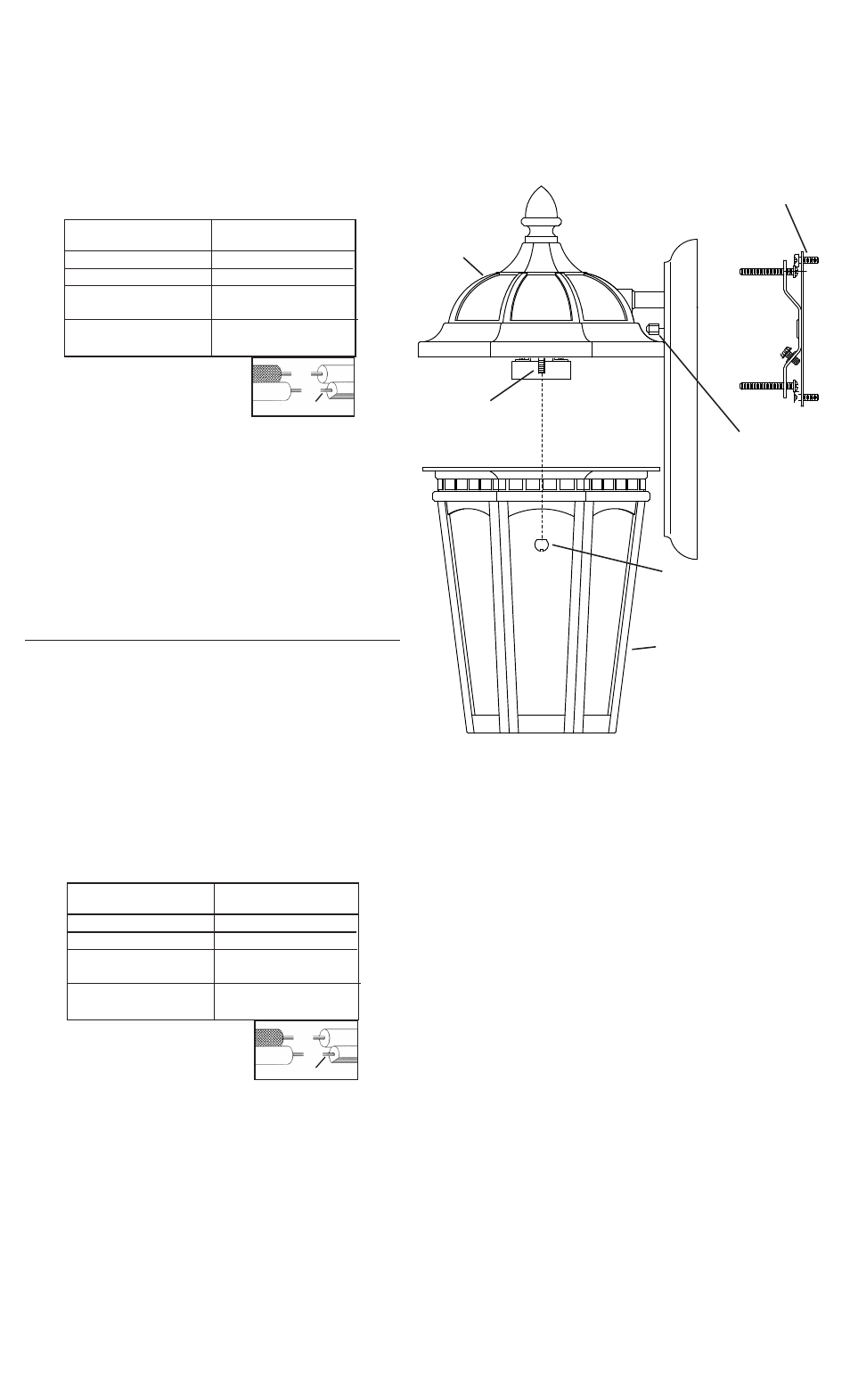

FIXTURE
LUMINAIRE
MOUNTING STRAP
BARRETTE DE
MONTAGE
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
THREADED BALL
BOULE FILETÉ
BALL KNOB
BOULE
CAGE
CAGE
THREADED STUD
GOUJON FILETÉ
