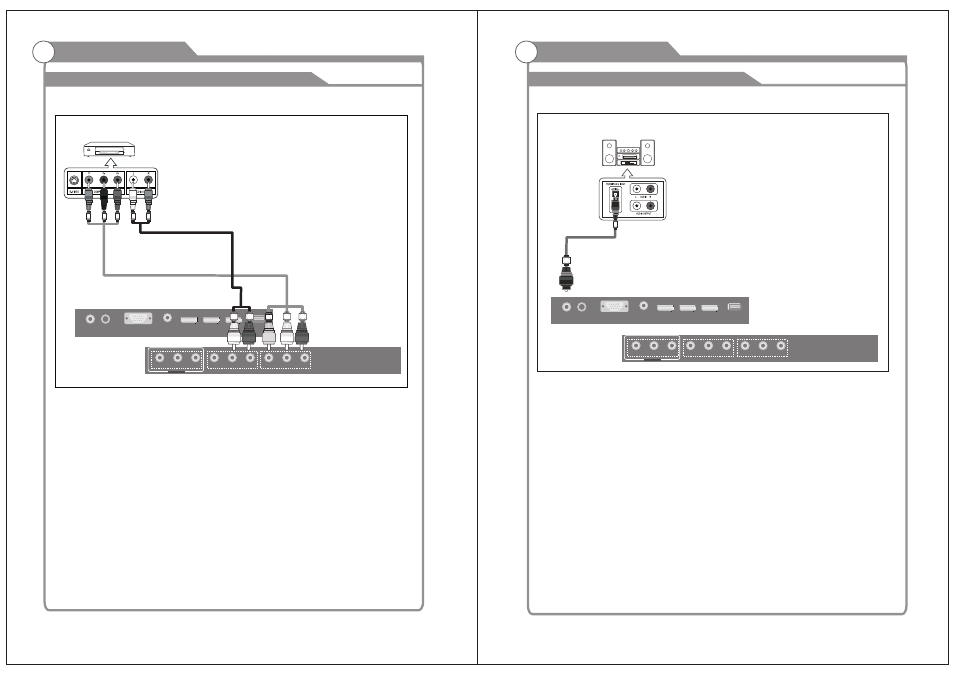

Connexion du lecteur DVD / boîtier décodeur
Câble audio (non fourni)
Lecteur DVD / boîtier décodeur
Connexion du système audio numérique
Système audio numérique
COAXIAL
OUT
RF
IN
VGA
IN
PC AUDIO
IN
HDMI 1 HDMI 2 HDMI 3
Pr VIDEO R L VIDEO R Pb Y L
OUT
SERVICE
PORT
SERVICE
PORT
35
Connection Externe Connection Externe
Les prises du panneau arrière sur votre téléviseur, il est facile de connecter un
lecteur DVD à votre téléviseur.
Câble composant (non fourni)
La vidéo composante sépare la vidéo entre Y (luminance (luminosité)), Pb (Bleu)
et Pr (Rouge) pour une qualité vidéo améliorée.
Veillez à faire correspondre les connexions vidéo et audio composantes.
Par exemple, si vous connectez le câble vidéo à COMPONENT IN, et connectez le
câble audio à COMPONENT IN aussi.
Chaque lecteur DVD / boîtier décodeur possède une configuration différente de
panneau arrière.
Lors de la connexion d'un lecteur DVD / boîtier décodeur, correspondez la couleur
de la borne de connexion au câble.
Nous recommandons l'utilisation des câbles avec un noyau de ferrite.
1.Connectez un câble composant entre les prises COMPONENT IN [Y, PB, PR] sur
le téléviseur et les prises COMPONENT [Y, PB, PR] sur le lecteur DVD.
2.Connectez les câbles audio entre les prises COMPONENT IN [R-AUDIO-L] sur le
téléviseur et les prises AUDIO OUT sur le lecteur DVD.
Les prises du panneau arrière sur votre téléviseur, il est facile de connecter un
système audio numérique à votre téléviseur.
L'audio 5.1 CH est possible lorsque le téléviseur est connecté à un appareil externe
supportant 5.1 CH.
Nous recommandons l'utilisation des câbles avec un noyau de ferrite.
1.Connectez un câble COAXIAL entre les prises SPDIF sur le téléviseur et les
prises audio numériques sur le système audio numérique. Lorsqu'un système
audio numérique est connecté à la borne d'entrée SPDIF : Diminuez le gain
(volume) du téléviseur et réglez le niveau de volume avec le contrôle de volume
du système.
Câble COAXIAL
(non fourni)
