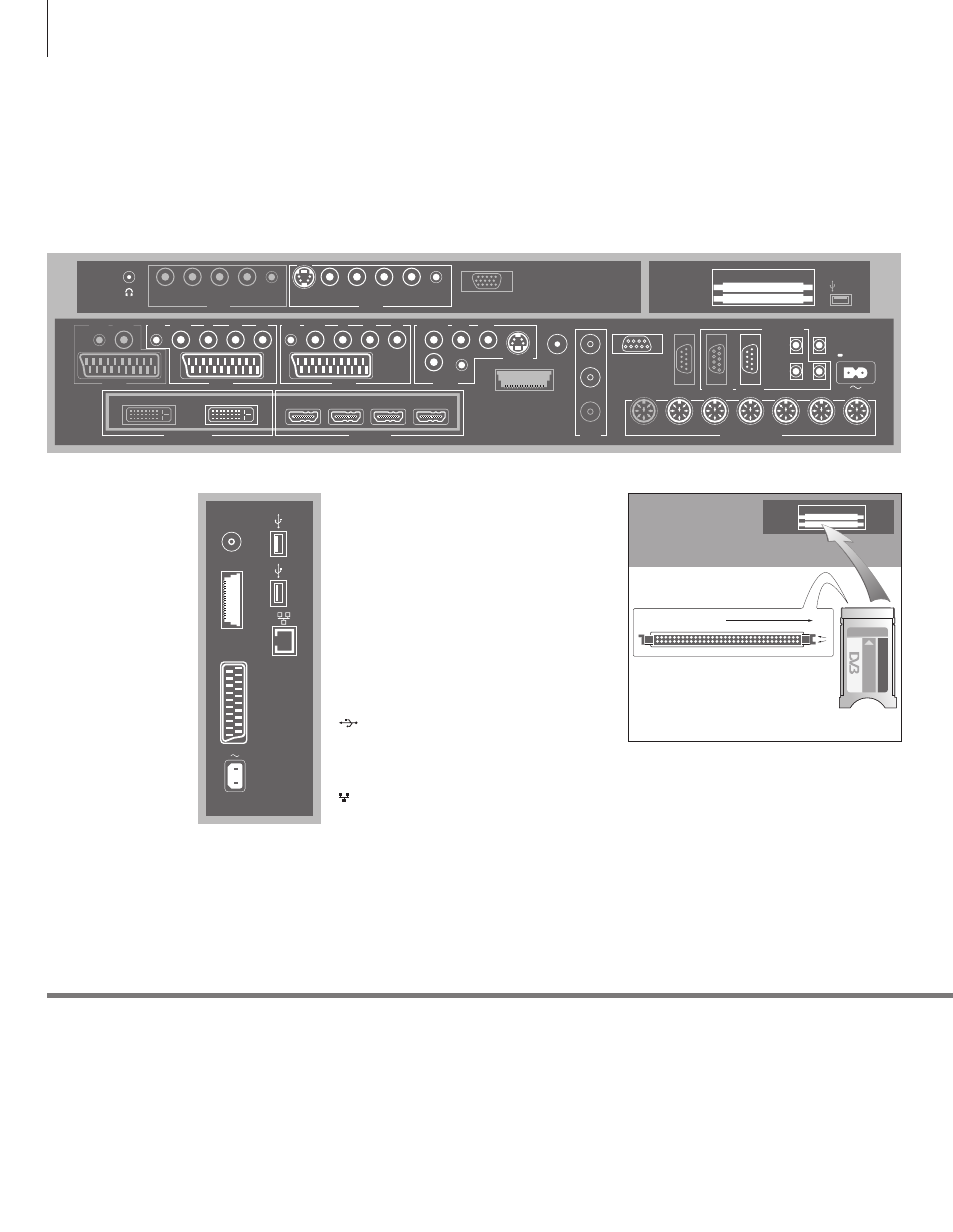

Panneaux de connexion

Tout équipement connecté au panneau de connexion principal doit être enregistré

dans le menu CONNEXIONS. Voir p. 47.

Le module CA présente un bord qui dépasse d'un
côté et deux de l'autre. Le côté avec deux bords
qui dépassent doit être positionné face vers la
droite. Lors de l'insertion d'une carte, la puce
dorée doit être tournée vers le haut.

Source HDMI Vous pouvez visionner simultanément deux sources HDMI si l'une des sources

est connectée à la prise HDMI A ou HDMI B et l'autre à la prise HDMI C ou
HDMI D.

1

*Ne vous branchez que sur un réseau local (LAN)

qui ne sort pas de votre appartement, votre
maison ou votre bâtiment.

Conseils utiles

TV

Prise d’entrée d’antenne pour une antenne
externe ou un réseau de télédistribution
analogique.

ML
Pour un système audio compatible Bang & Olufsen.
Disponible uniquement si le téléviseur est équipé
d'un BeoMaster.

AUX

Prise 21 broches pour la connexion d’un
équipement vidéo supplémentaire afin d'activer la
copie externe.

USB

Pour le branchement d’équipement compatible
USB. Disponible uniquement si le téléviseur est
équipé d'un BeoMaster.

Ethernet*

1

Prise de raccordement à Internet. Disponible
uniquement si le téléviseur est équipé d'un
BeoMaster.

~ – Secteur

Connexion à l'alimentation secteur.

SMARTCARD

PCMCIA

POWER LINK

CONTROL

CENTRE 1

CINEMA

MONITOR

SMARTCARD

PCMCIA

IR IN

DTV DATA

MASTER LINK

1(SUB)

1

2

3

2

3

4

TTL

5

6

ANT

HDMI IN

DVI-D OUT

AV 4

AV 3

RS232

IR IN

CTRL

SPDIF

VIDEO IN

L IN

R IN

IR 1+2

LINK TV

S VIDEO

Y

SPDIF

CTRL

Pb

Pr

AV 2

AV 5

AV 1

Y

SPDIF

DISPLAY 1

CTRL

SPDIF

CTRL

Pb

Pr

R IN

L IN

VIDEO

IN

SPDIF

CTRL

DISPLAY 2

A

B

C

D

AV 6

R IN

L IN

VIDEO

IN

SPDIF

CTRL

VGA

S VIDEO

ML

AUX

TV

50
