6 -
JBL SYNTHESIS SDEC-3500/SDEC-4500 Affectations des entrées/sorties
SDEC-4500
Le SDEC-4500 est composé d'un SDEC-4500P et d'un SDEC-4500X ou d'une combinaison
d'amplificateurs série SDA avec capacité de connexion numérique BLU-Link. La connexion
numérique BLU-Link transporte tous les signaux nécessaires sur un câble Cat. 5e unique.
Le kit d'interconnexion Synthesis correct inclut toutes les connexions nécessaires pour utiliser le
SDEC dans le système Synthesis. Veuillez contacter le support technique de JBL Synthesis au
888-691-4171 (États-Unis uniquement) pour plus d'informations.
Le SDEC-4500 est capable de traiter jusqu'à 12 entrées et jusqu'à 22 sorties. Le type et le
numéro des sorties déterminent les connexions que vous devez utiliser pour connecter le SDEC
au reste de votre système.
NOTES SUR LE BRANChEmENT
Le SDEC-4500 peut traiter deux sorties pour les canaux avant gauches, centraux et droits •
vers la sortie vers un amplificateur pour un système bi-amplifié. Des sorties discrètes sont
présentes pour une enceinte à pavillon hautes fréquences unique et des enceintes basses
fréquences. Ces sorties peuvent uniquement être utilisées avec des enceintes conçues pour
être utilisées avec un filtre externe. N'utilisez pas l'égaliseur numérique du SDEC pour des
enceintes autres que les ensembles d'enceintes recommandés par Synthesis.
Trois paires de sorties sont destinées aux enceintes latérales. Si vous utilisez uniquement •
une paire d'enceintes latérales, vous pouvez laisser les deuxièmes et troisièmes paires de
sorties sans connexion. Si vous utilisez une deuxième ou une troisième paire d'enceintes
latérales, vous devez connecter la paire la plus proche des enceintes avant à la Sortie 1, la
paire au milieu de la pièce à la Sortie 2 et la paire la plus proche des enceintes arrière à la
Sortie 3. La troisième paire de sorties peut être commutée pour devenir la paire en hauteur
arrière lors de l'utilisation du logiciel A.R.C.O.S.
Il y a jusqu'à quatre sorties de caissons de graves. Vous devez les utiliser par paires afin •
d'en avoir deux ou quatre.
Lorsque des amplificateurs série SDA sont utilisés dans un système avec une connexion •
BLU-Link provenant du SDP-4500P au lieu du SDEC-4500X, vous devez respecter
attentivement les schémas d'installation et de connexion du manuel d'installation et de
configuration de l'amplificateur série SDA.
SÉLECTION D'UNE CONfIGURATION LARGE BANDE OU BI-AmPLIfIÉE
Il y a deux façons de choisir un fonctionnement LCR bi-amplifié ou large bande.
Veuillez noter : seule la méthode une peut être appliquée sur les prises de commande
(sans ordinateur). La méthode deux requiert un ordinateur exécutant le logiciel de
configuration approprié. Veuillez contacter le support technique de JBL Synthesis pour
plus d'informations.
mÉThODE UNE : SANS ORDINATEUR

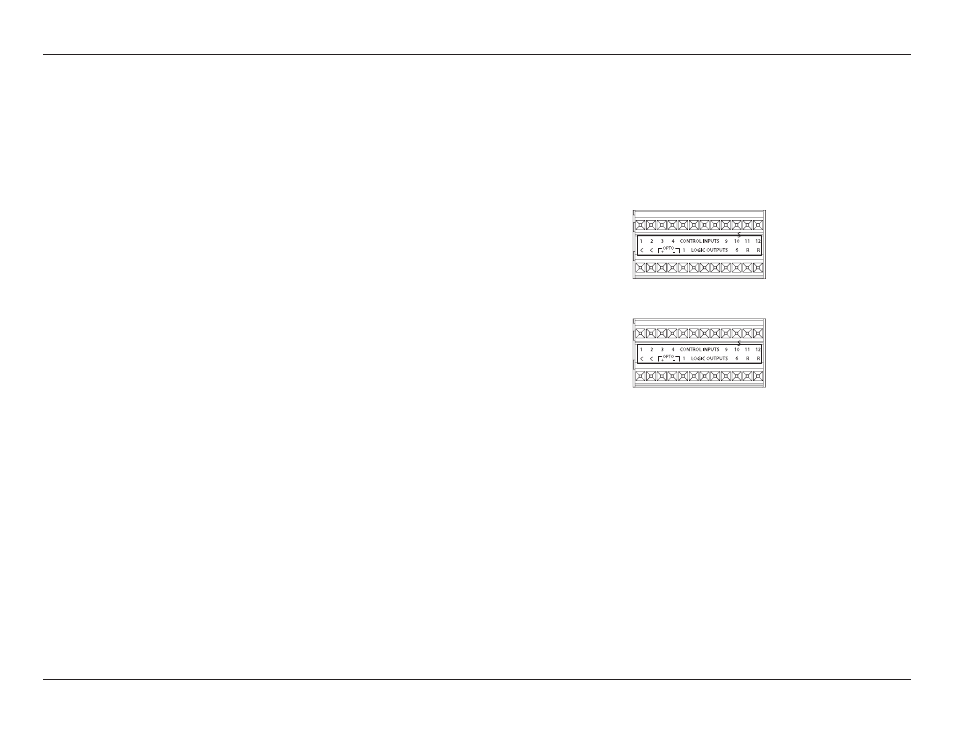

Large gamme : avec le SDEC allumé et en opération, connectez l'entrée de commande 1 à C
(commun) de l'arrière de l'appareil pour une large gamme. C'est un contact temporaire qui ne
doit pas être laissé en place.
Bi-amplifié : avec le SDEC allumé et en opération, connectez l'entrée de commande 2 à C pour
une bi-amplification. C'est une connexion temporaire qui ne doit pas être laissée en place.
mÉThODE DEUX : AVEC UN ORDINATEUR
En ligne et en mode de fonctionnement depuis London Architect™ ou en utilisant la
télécommande Java, sélectionnez la configuration d'enceintes appropriée en fonction de ce que
votre installation requiert. Le logiciel configurera les sorties automatiquement et correctement.
