B SURVEILLANCE DE LA CARTE D'ENTRÉES/SORTIES : chaque canal a trois témoins à
DEL qui indiquent :
CLIP – signale un écrêtage dans le domaine analogique pour chaque canal de la carte
d'entrées ou sorties montée. La DEL s'allume à +18,5 dB.
SIGNAL – la DEL de signal s'allume pour chaque canal d'une carte d'entrées ou sorties
montée lorsque le signal atteint ou dépasse le seuil de - 20 dB.
SYNC/48V – cette fonction n'est actuellement pas supportée par JBL Synthesis (les témoins
indiquent l'activation d'une alimentation « fantôme » 48 V pour le canal concerné d'une carte
d'entrée montée ou la validité de la synchronisation numérique).
C DATA ACTIVITY : la DEL d'activité de données clignote quand le SDEC communique avec
un autre appareil de commande, sur le réseau ou via des prises séries ou de commande.
D NETWORK LINK : la DEL de liaison réseau indique la présence des câbles Ethernet. Si
aucun câble n'est connecté, la DEL est éteinte. La liaison réseau est utilisée pour configurer
et étalonner le système Synthesis au moyen de l'étalonnage des CAN.
E AffIChAGE DES INfORmATIONS : l'affichage des informations indique le nom/ID et
l'adresse IP de l'appareil.
F hOLD : enfoncez et maintenez ce bouton pour parcourir la plage de contraste du LCD.
G LOCATE : appuyez sur ce bouton pour allumer le bouton Locate du panneau arrière.

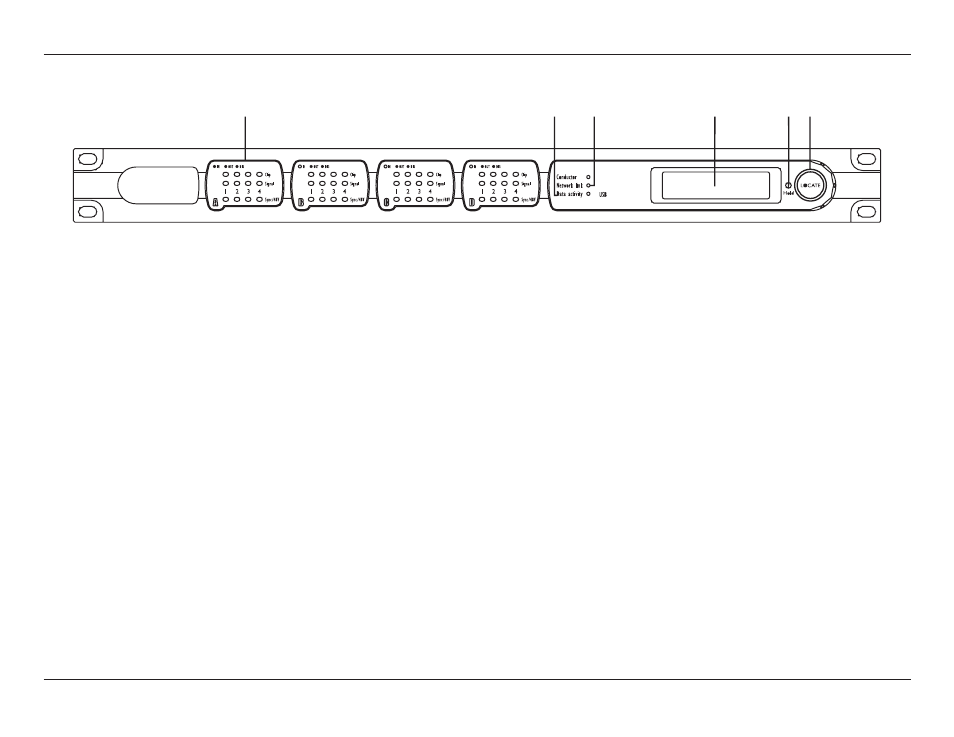

CoMMAnDES ET TÉMoInS DE LA FAÇADE
B C D E F G
