JBL SYNTHESIS SDEC-3500/SDEC-4500

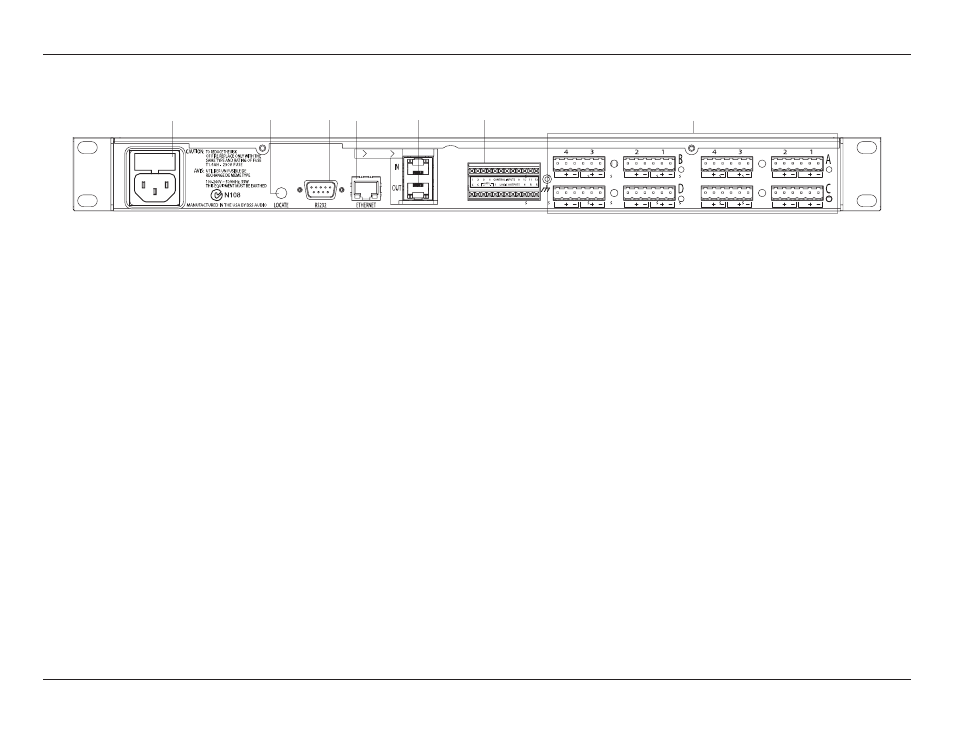

Connexions du panneau arrière
ConnEXIonS Du PAnnEAu ARRIÈRE
H
PRISE DU CORDON SECTEUR : branchez le cordon secteur ici puis branchez-le dans une
prise secteur avec une tension de 85 V à 270 V, 50/60 Hz.
I
LOCATE : appuyez sur ce bouton pour allumer le bouton LOCATE en façade et identifier
l'appareil dans le logiciel London Architect.
J
RS-232 : cette connexion est pour un étalonnage externe et l'unité de configuration n'est
pas active à cet instant.
K
EThERNET : c'est la connexion principale du réseau de commande du système propriétaire,
ainsi que pour une commande Ethernet tierce. Le SDEC doit être connecté à un concentrateur
Ethernet pendant le processus d'étalonnage.
L
Connecteurs BLU-Link : branchez ces prises à d'autres produits SDEC-4500P et SDEC-
4500X afin que le BLU-Link puisse envoyer et recevoir des données audio. Veuillez noter :
lors de l'utilisation d'un SDEC-4500X ou d'amplificateurs série SDA avec le BLU-Link, vous
devez connecter les deux appareils par la connexion BlueLink, avec un câble Cat. 5e.
M
ENTRÉES DE COmmANDE : le SDEC-4500P peut être configuré pour un fonctionnement
en bande large ou en bi-amplification avec ces entrées de commande. Le SDEC-3500 ne
nécessite pas et n'utilise pas cette connexion.
N
POSITIONS DES CARTES D'ENTRÉES/SORTIES : ces connecteurs fournissent les
connexions symétriques et asymétriques aux cartes d'entrées/sorties montées dans les
quatre emplacements de cartes de l'appareil SDEC JBL Synthesis. Une DEL verte à côté
de la lettre A, B, C ou D de l'affectation d'emplacement indique qu'une carte d'entrée est
montée et une DEL ambre indique qu'une carte de sortie est montée. Les connexions
analogiques sont symétriques/asymétriques, sur des connecteurs Phoenix/Combicon. Le
modèle et la configuration que vous avez achetés déterminent les cartes d'entrées/sorties
installées à l'usine. Veuillez vérifier que vous avez commandé le kit de câblage correct pour
votre application et la configuration du système conçue et recommandée par JBL Synthesis.
BlueLink
H
I
J
K
L
M
N
