iTerra Lite - Mode d’emploi – Annexe 3
© Copyright 2005. Tous droits réservés. iSys-The Imaging Systems Group Inc.
Imprimante thermale à jet d’encre

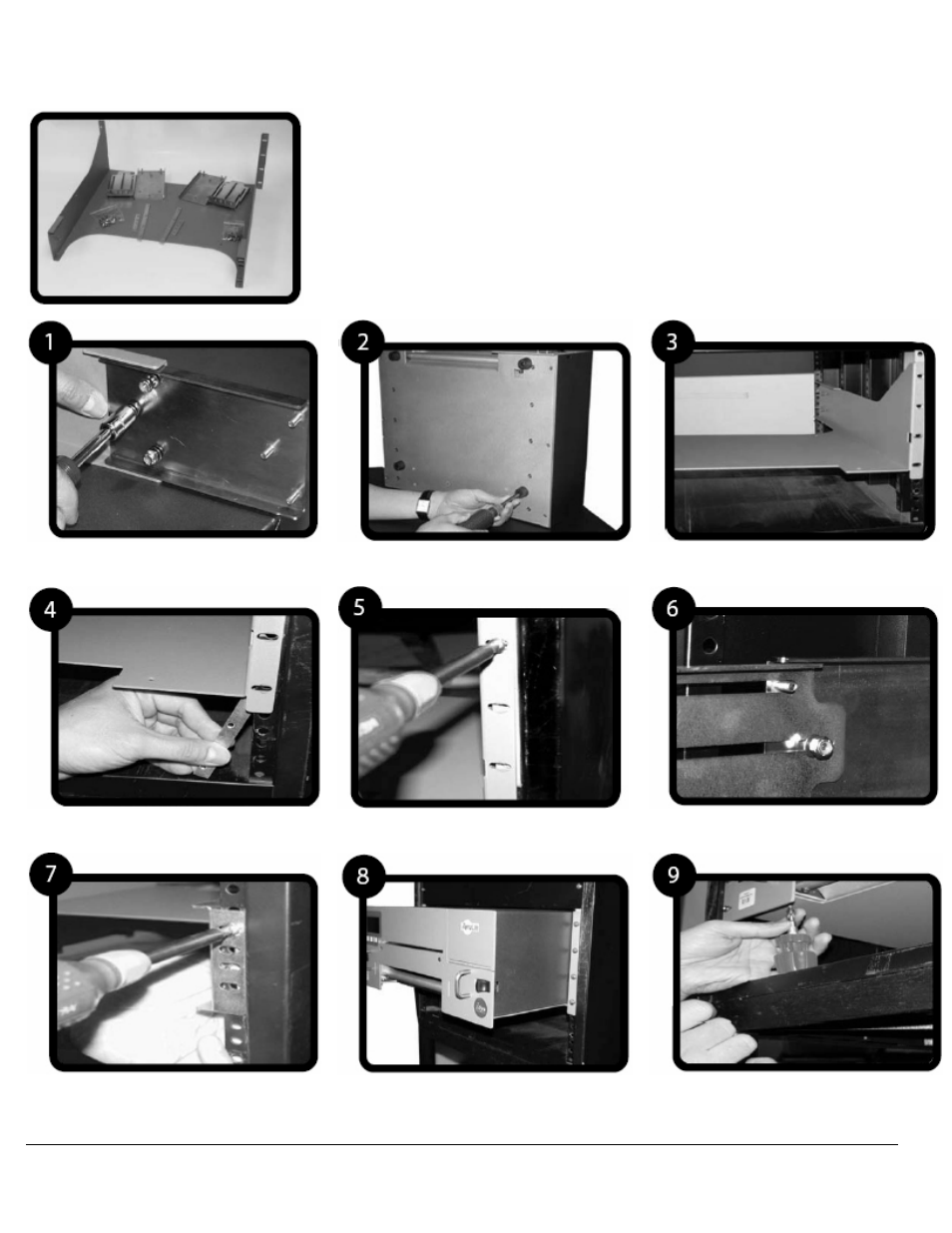

iTerra Lite – Guide d’installation de montage sur bâti de 21-24 pouces (KIT-IT8LRACK24)
Inclus dans l’ensemble
(1) Support de montage, largeur 19"- Bâti
(2) Plaque-écrou, avant
(2) Plaque-écrou, arrière
(1) Support arrière, gauche
(1) Support arrière, droit
(14) Vis #10-32 x 1/2"
(14) Rondelle en étoile externe #10
(4) Vis #8-32 x 5/8"
(4) rondelle en étoile externe #8
(12) rondelle plate #10
(12) contre écrou nylon 10-32, (2) rallonge
Outils requis:
Tournevis cruciforme #3
Tournevis cruciforme court #2
Clé à douille 3/8"
Installez les supports de rallonge sur le support de
montage, mettez (6) rondelles plates de #10 et (6)
contre écrous de nylon de #10
Enlevez les pieds de la base de iTerra Lite.
Insérez le support de montage dans le bâti
(le côté large est à l’avant du bâti)
Insérez la plaque-écrou avant derrière
le support du bâti
(8) Vis de #10-32x1/2” & (8) rondelles en étoile de
#10. Mettez les vis des côtés droit et gauche du
support de montage avant. Ne serrez pas.
Fixez le support arrière avec les (6) rondelles plates
de #10 & les (6) contre-écrous de nylon de # 10-32
Ne serrez pas.
(6) vis de #10-32x1/2” & (6) rondelles en étoile de
#10. Insérez la plaque-écrou derrière le support du
bâti et mettez les vis. Ne serrez pas.
Insérez l’imprimante iTerra Llite dans le bâti et
glissez-la en place. Une fois en place, serrez toutes
les vis.
Fixez l’imprimante sur le support de montage du bâti
avec les (4) vis de 8-32+5/8 & les (8) rondelles en
étoile.
