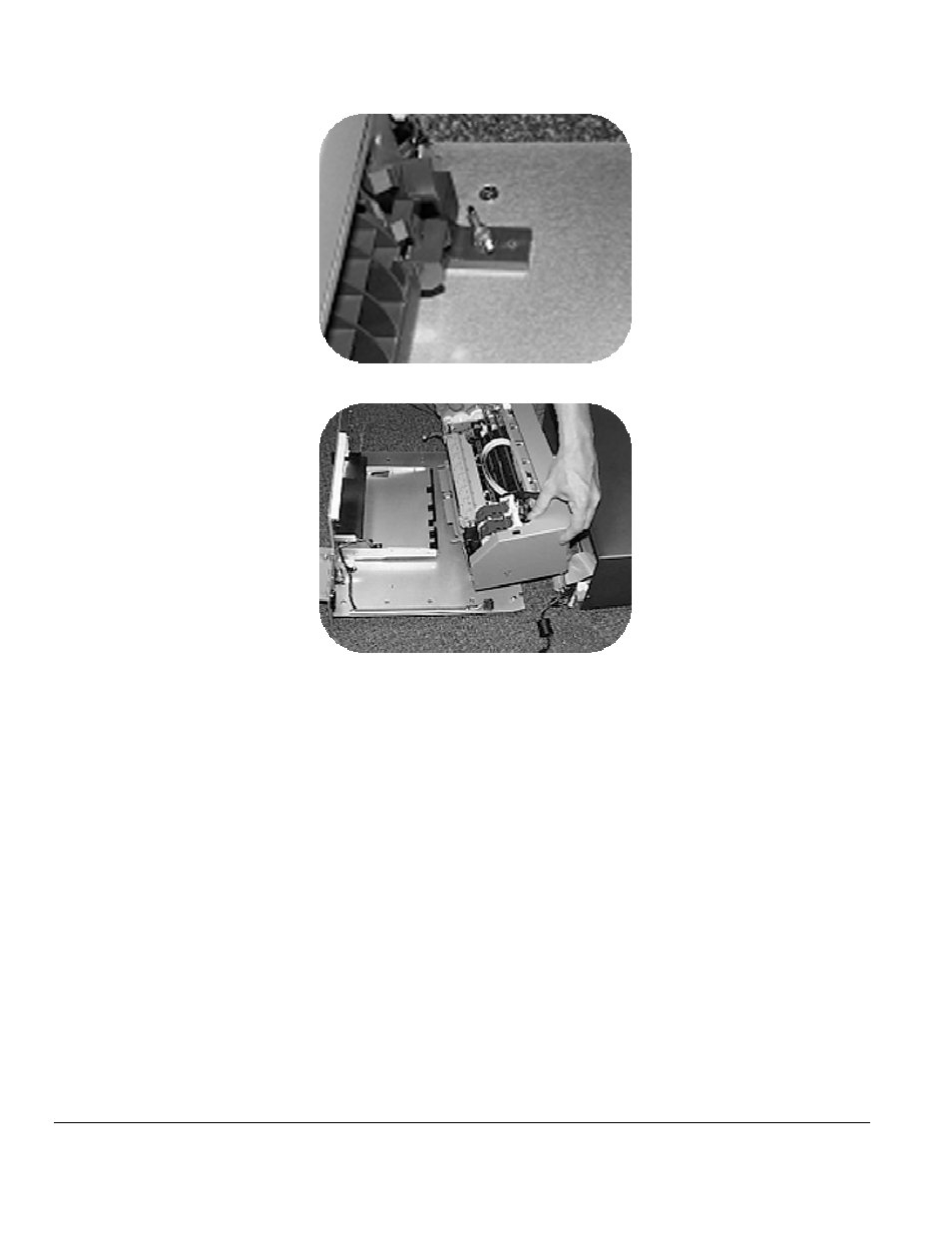

k) Enlevez les écrous rouges à oreilles, situés à gauche et à droite à l’arrière, ainsi que les autres
dispositifs de blocage. Mettez toutes ces pièces de côté pour le processus d’installation du nouveau
moteur.
l) Faites glisser le moteur d’impression vers l’arrière de l’appareil et libérez-le des guides du
mouvement du papier
m) Disposez du vieux moteur d’impression.
Pour installer le nouveau moteur d’impression :
a) Faites glisser le moteur le long des guides qui servent au papier jusqu’à ce qu’il se bloque en
place des deux côtés.
b) Remontez toutes les pièces de blocage et revissez les écrous rouges à oreilles
c) Réinstallez l’assemblage du fond sur les rails de guidage internes en abaissant les leviers sur les
côtés gauche et droit. Continuez à glisser l’imprimante vers l’intérieur environ un (1) pouce,
jusqu’à ce que l’arrière se bloque en position.
d) Rebranchez :
1. Le câble du commutateur sur le tableau – si vous oubliez, il vous avertira sur l’affichage
et sonnera une alarme lorsque vous allumerez l’imprimante.
2. Le câble gris d’interface.
3. Le câble d’alimentation.
4. Le câble de l’interrupteur TOF du tableau.
5. Les fils de terre – ils doivent être branchés bien en place aux deux connexions prévues,
en poussant les embouts bleus sur leurs attaches métalliques (l’une à l’arrière du moteur
d’impression, l’autre sur une composante du châssis principal.)
e) Abaissez les fixations de blocage des guides et glissez l’imprimante en place dans son boîtier
jusqu’à ce qu’elle soit complètement à l’intérieur et que les verrous de blocage noirs en
plastique qui sont sur la face soient engagés.
f) Rebranchez le câble électrique – Allumez l’imprimante
g) Remettez les cartouches d’encre en place.
