SMA Solar Technology AG Dépannage
Instructions d’installation WB33-38-IA-IFR120940 63

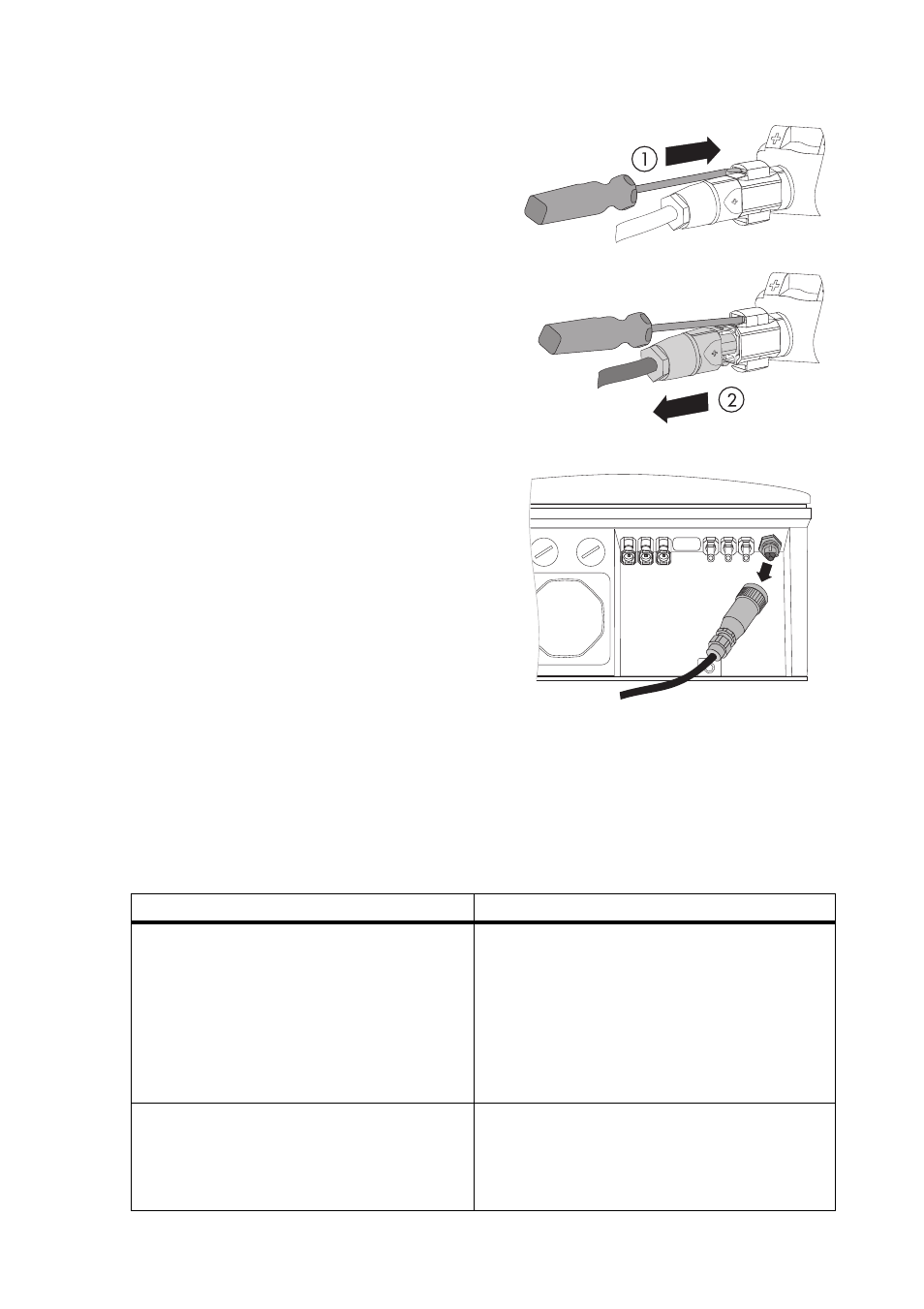

3. Déverrouillez et retirez tous les connecteurs DC.
Placez le tournevis dans une des fentes latérales
(largeur de lame : 3,5 mm) et tirez les connecteurs
DC directement vers le bas. NE tirez PAS SUR LE
CÂBLE.
4. Retirez la prise femelle AC de l’onduleur.
5. Déconnectez les lignes L1, L2 et L3 entre la petite éolienne et la Windy Boy Protection Box.
6. Mesurez la résistance entre les phases de la petite éolienne et le potentiel de terre :
– Mesurez la résistance entre L1 de la petite éolienne et le potentiel de terre.
– Mesurez la résistance entre L2 de la petite installation éolienne et le potentiel du sol.
– Mesurez la résistance entre L3 de la petite installation éolienne et le potentiel de terre.
Résultat Mesure
La résistance mesurée est presque infinie.
☑ La petite éolienne ne présente aucun
défaut à la terre.
Il est possible qu’il y ait un défaut à la terre au
niveau de la Windy Boy Protection Box ou des
câbles vers l’onduleur.
• Déconnectez la Windy Boy Protection
Box de l’onduleur et mesurez la résistance
au niveau de tous les raccordements et du
potentiel de terre.
La résistance mesurée est très faible
(< 10 Ω ).
☑ La petite éolienne présente un défaut à
la terre.
• Faites appel à l’installateur de la petite
éolienne pour éliminer le défaut à la terre
avant de raccorder la petite éolienne à
l’onduleur.
