5.3.2 Raccordement de l’onduleur au réseau électrique public (AC)

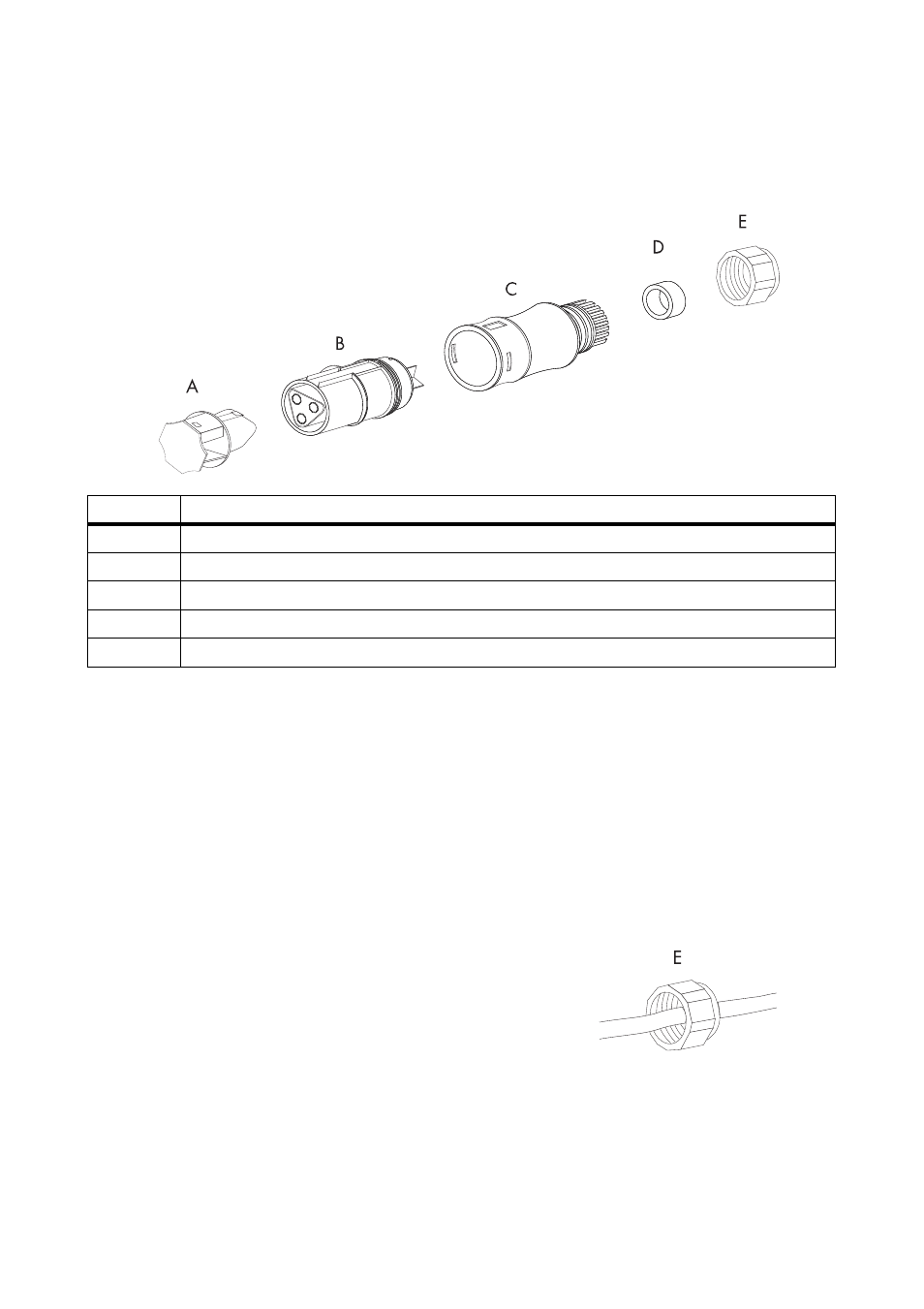

Aperçu de la prise femelle AC
Procédure
1. Vérifiez que la tension d’alimentation est comprise dans la plage de tension autorisée.
La plage de travail exacte de l’onduleur est définie dans les paramètres de fonctionnement. Le
document correspondant est disponible dans la zone de téléchargement sous
www.SMA-France.com, dans la catégorie « Description technique » de l’onduleur concerné.
2. Coupez le disjoncteur miniature et sécurisez-le contre tout réenclenchement.
3. Remplacez si nécessaire l’anneau de joint de la douille filetée par l’anneau de joint fourni.
– Retirez l’anneau de joint de la douille filetée.
– Utilisez un anneau de joint plus petit.
4. Emboîtez la vis de pression (E) sur le câble AC.
Objet
Description
A
Bouchon de protection pour insertion de douille
B
Insertion de douille
C
Douille filetée avec anneau de joint pour un diamètre de câble de 10 à 14 mm
D
Anneau de joint pour un diamètre de câble de 6 à 10 mm
E
Vis de pression
