SMA Solar Technology AG Raccordement électrique
Instructions d’installation WB33-38-IA-IFR120940 31

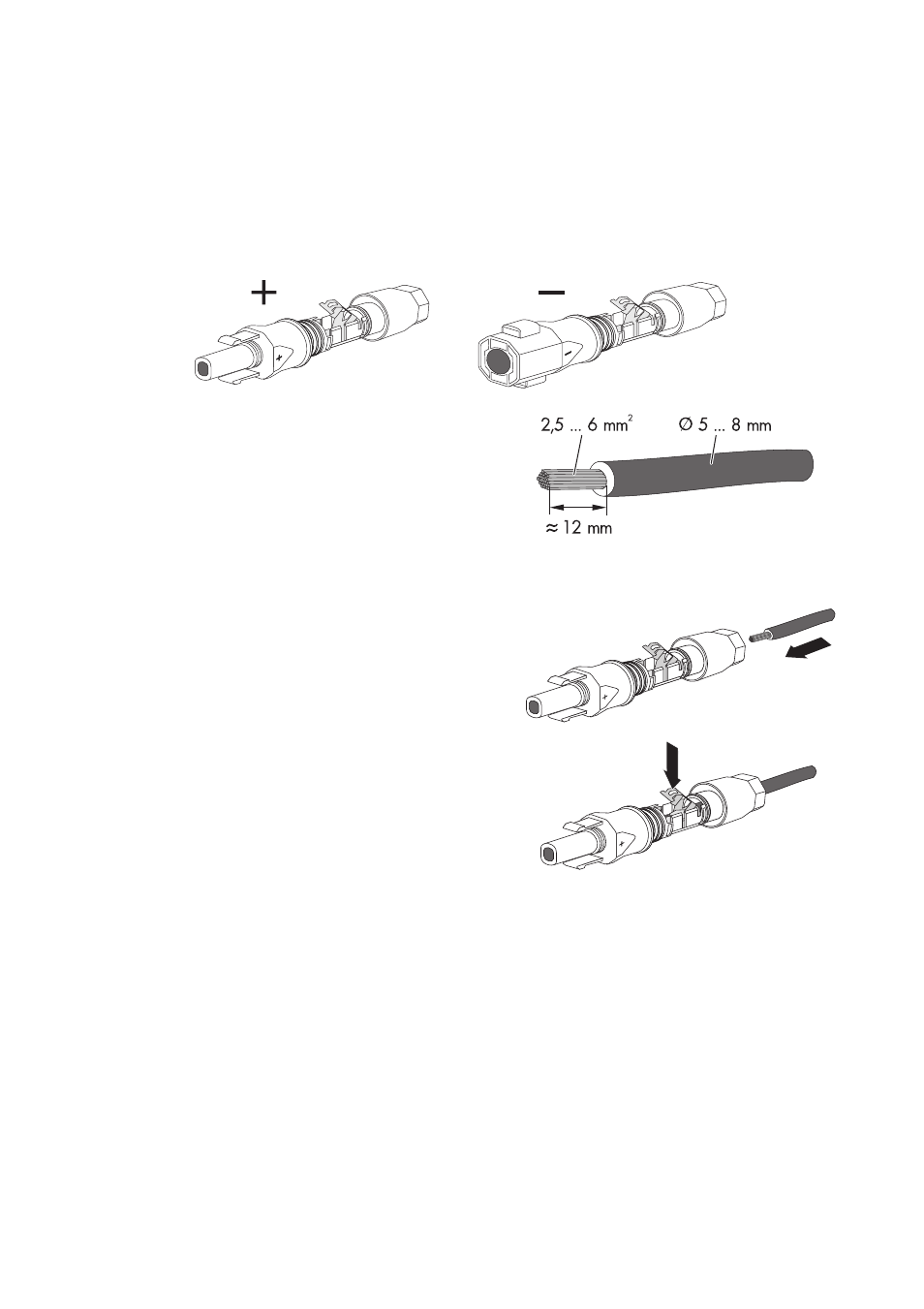

5.5.2 Installation des connecteurs DC
Pour le raccordement à l’onduleur, tous les câbles de raccordement de la petite éolienne doivent être
équipés des connecteurs DC fournis.
Installez les connecteurs DC comme décrit ci-après. Veillez à respecter la polarité. Les signes « + » et
« ‒ » sont apposés sur les connecteurs DC.
Spécifications des câbles
• Utilisez un câble PV1-F.
Procédure
1. Insérez le câble dénudé jusqu’en butée dans le
connecteur.
2. Appuyez sur le serre-câble vers le bas jusqu’à ce
que vous l’entendiez s’encliqueter.
