SMA Solar Technology AG 6 Raccordement électrique
Instructions d’installation WB3-5TL-21-IA-fr-10 39

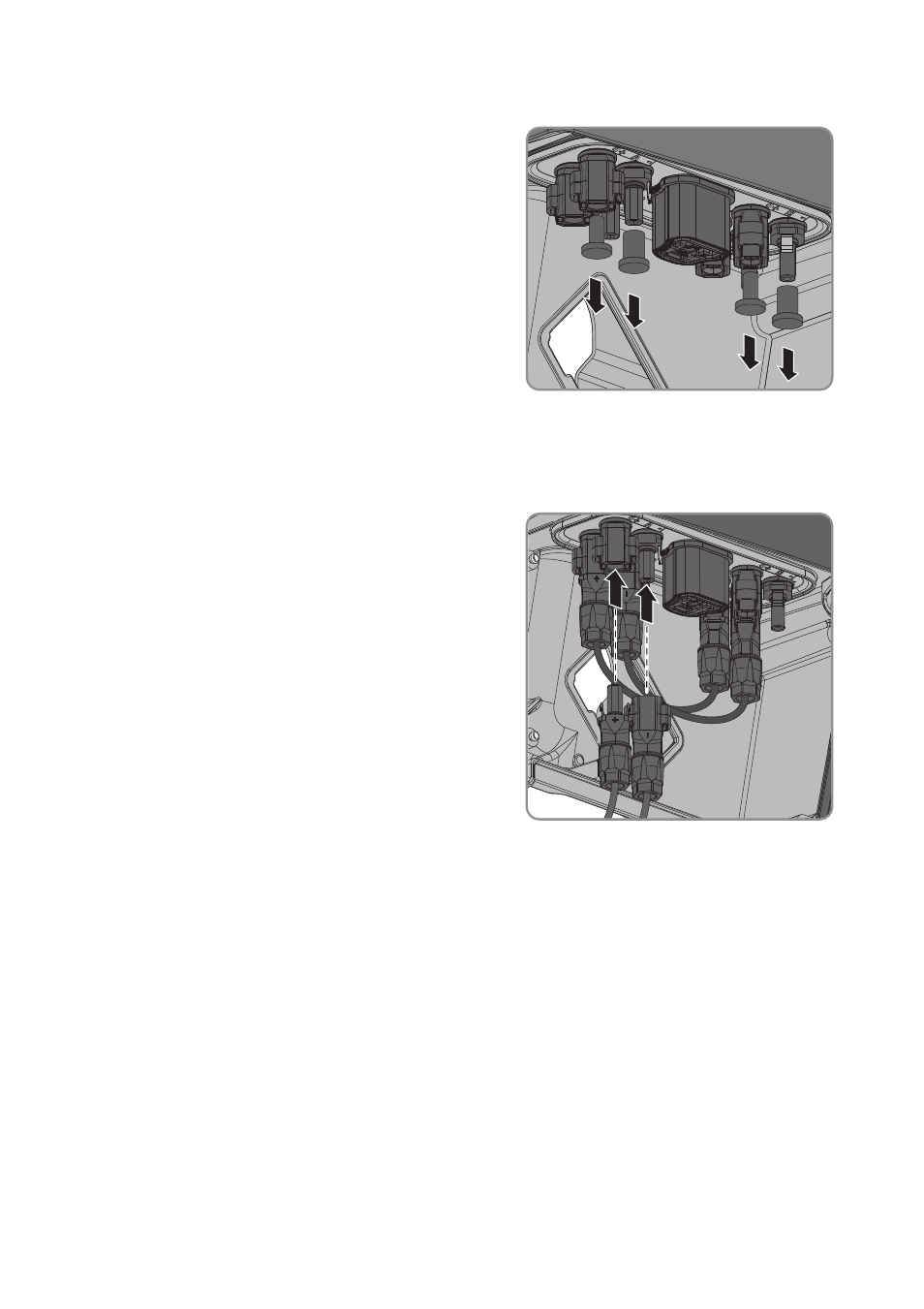

1. Retirez les plots de remplissage des connecteurs
DC situés à l’avant des deux entrées de l’onduleur.
2. Vérifiez que les câbles de raccordement du redresseur ne présentent pas de défaut à la terre
(voir chapitre 11.4).
3. Raccordez le redresseur à l’onduleur :
• Raccordez le câble de raccordement positif au
connecteur DC positif situé à l’avant de l’entrée
A de l’onduleur.
• Raccordez le câble de raccordement négatif au
connecteur DC négatif situé à l’avant de l’entrée
A de l’onduleur.
☑ Les connecteurs DC s’encliquettent de manière
audible.
