6 Raccordement électrique
6.1 Sécurité lors du raccordement électrique
Choc électrique
Les composants conducteurs de courant de l’onduleur sont soumis à de hautes tensions qui, en cas
de contact, peuvent provoquer des chocs électriques susceptibles d’entraîner la mort.
• Avant de commencer tout travail sur l’onduleur, mettez toujours l’onduleur hors tension comme
décrit dans ce document (voir chapitre 9).
Décharge électrostatique
En touchant les composants électroniques, vous pouvez endommager, voire détruire l’onduleur par
décharge électrostatique.
• Reliez-vous à la terre avant de toucher un composant.
6.2 Aperçu de la zone de raccordement
6.2.1 Vue de dessous

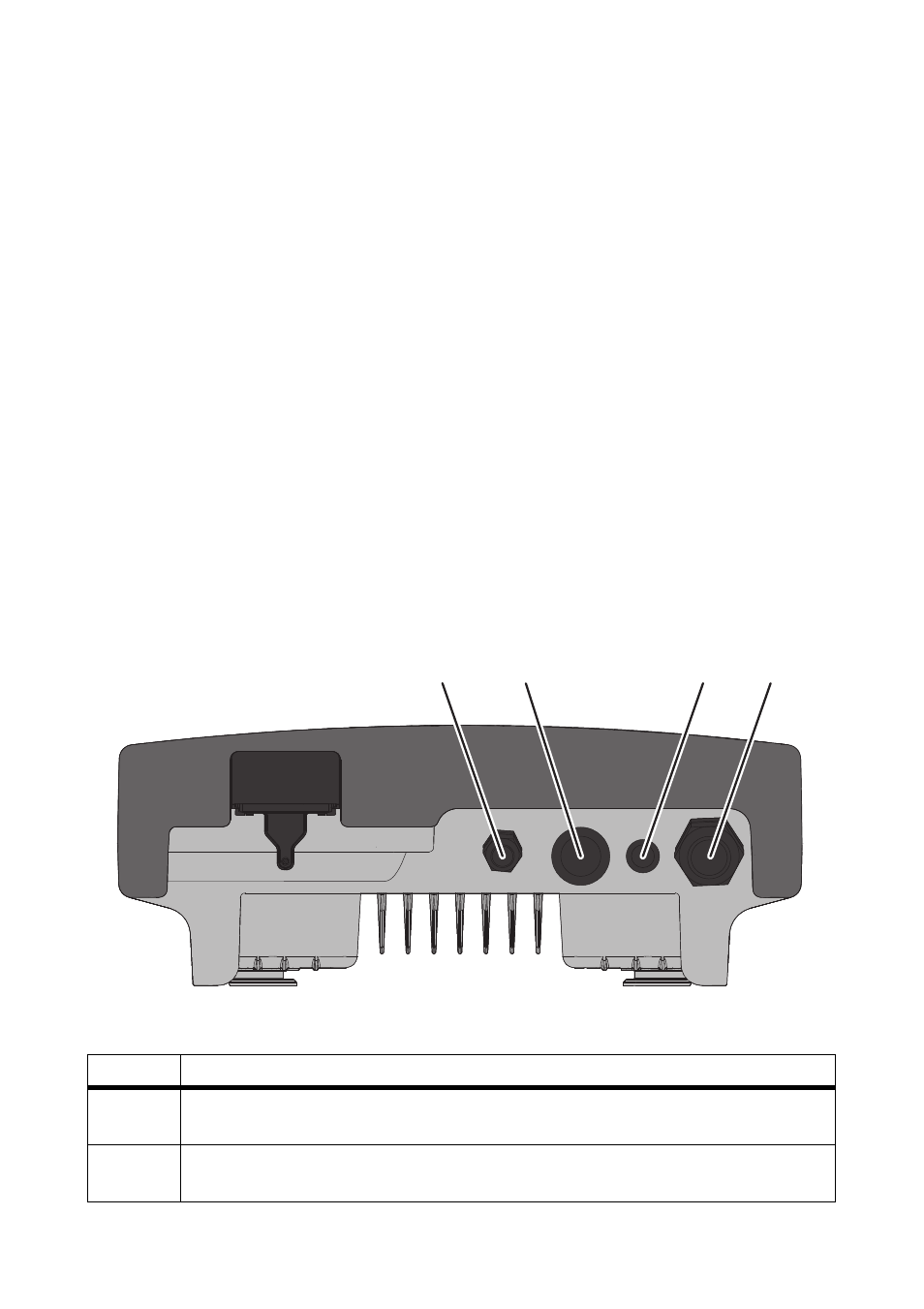

Figure 10 : Ouvertures du boîtier situées sur le dessous de l’onduleur
Position Description
A Presse-étoupe M20 x 1,5 pour le raccordement à l’interface multifonction ou pour le
raccordement du jeu d’équipement ultérieur ventilateur
B Ouverture du boîtier avec plot de remplissage pour le raccordement à l’interface de
communication
A B C D
