2. Marquez la position des trous de perçage à l’aide du support mural. Pour cela, utilisez au
minimum deux trous à gauche et à droite et le trou inférieur du support mural.
Conseil : en cas de montage sur un poteau, utilisez le trou supérieur et inférieur du milieu.
3. Percez les trous et enfichez les chevilles.

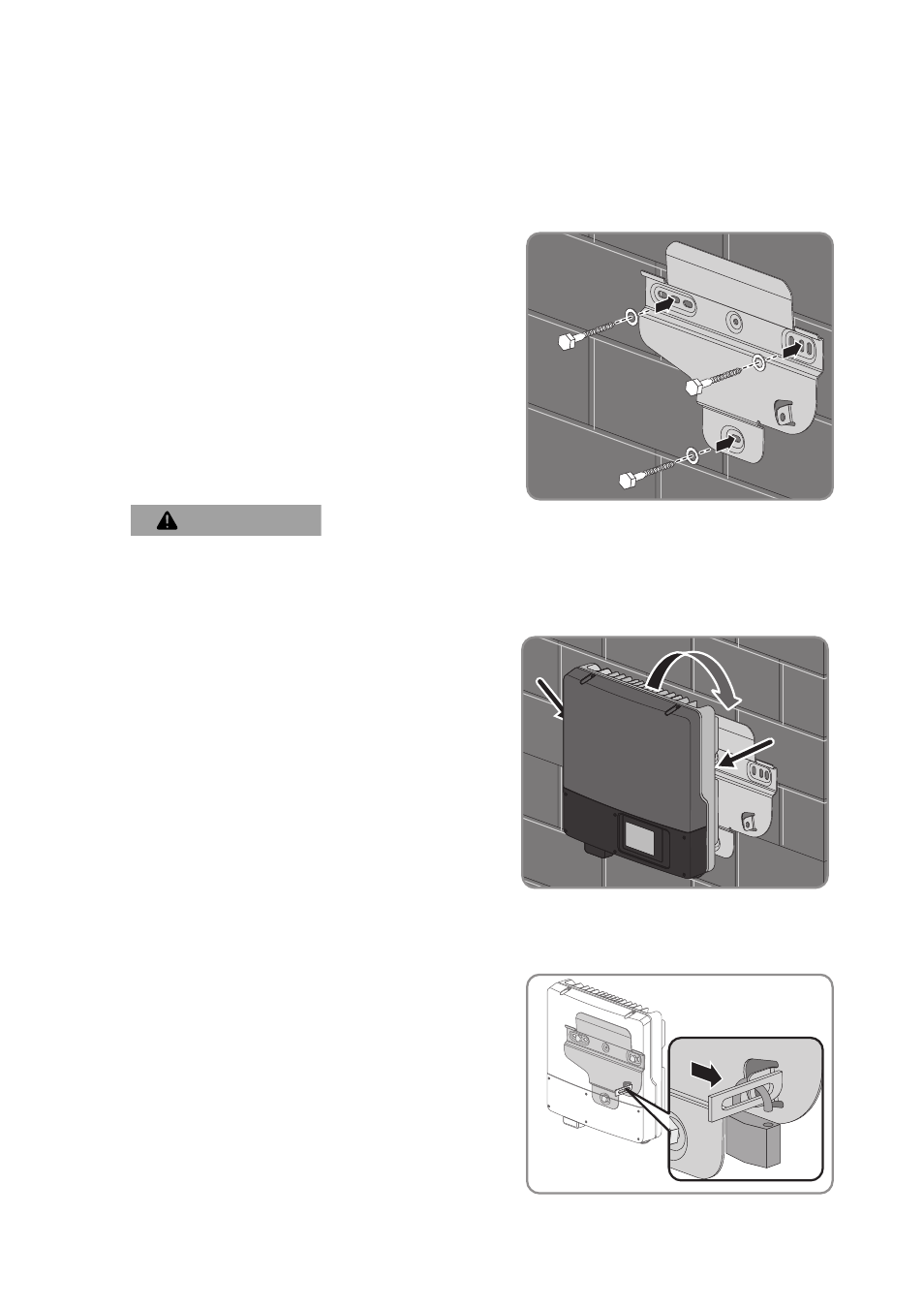

4. Placez le support mural bien horizontalement et
vissez-le avec des vis et des rondelles.
6. Assurez-vous que l’onduleur est bien calé.
7. Afin de protéger l’onduleur contre les risques de vol, installez un cadenas :
• Introduisez l’anneau du cadenas dans la patte
de fixation métallique du support mural et dans
celle de la partie arrière de l’onduleur. Faites
entrer l’anneau du côté du milieu de l’onduleur
et faites le ressortir par le côté extérieur.
• Fermez l’anneau.
5. "55&/5*0/
Risque de blessure lors de la suspension de l’onduleur dans le support mural
• Veuillez tenir compte du poids de l’onduleur (voir chapitre 13 « Données techniques »,
page 79).
• Suspendez l’onduleur dans le support mural.
Pour ce faire, utilisez les poignées latérales
et maintenez l’onduleur à l’horizontale
pendant le transport.
