Page 23
SMA Solar Technology AG
6 Raccordement électrique
Instructions d’installation
SMB-IA-fr-10
23
Sunny Main Box Cabinet avec 2 x 2 x 3 entrées

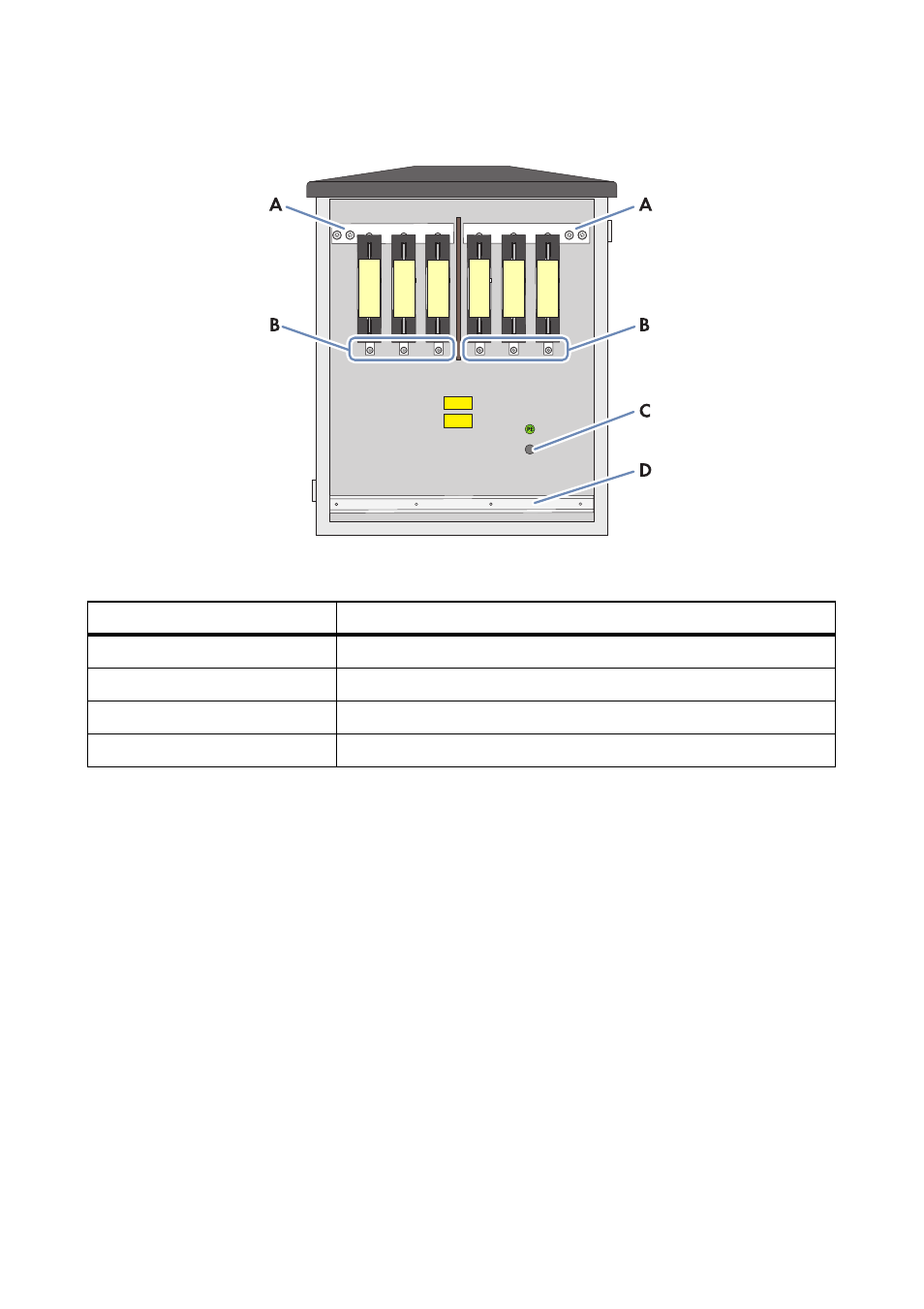

Figure 11 : Zone de raccordement de la Sunny Main Box Cabinet avec 2 x 2 x 3 entrées
6.2 Raccordement des câbles string aux porte-fusibles
1. Introduisez les câbles string à l’intérieur du boîtier via les presse-étoupes. Respectez ce faisant
la polarité correcte.
2. Serrez les presse-étoupes.
3. Sectionnez les câbles string et dénudez-les.
4. Fixez les câbles string au rail de fixation interne des câbles.
5. Raccordez les câbles string aux bornes à tige des porte-fusibles (couple de serrage : 35 Nm).
Respectez ce faisant la polarité correcte.
Position
Description
A
Sortie DC
B
Entrée DC
C
Raccordement du câble de mise à la terre
D
Rail de fixation des câbles
