SMA Solar Technology AG 5 Montage
Instructions d’installation SMB-IA-fr-10 17
Matériel de montage supplémentaire nécessaire (non compris dans la livraison) :
• 4 vis M8 Veillez à sélectionner les vis en fonction de la nature du mur.
• 4 rondelles
• Si nécessaire, 4 chevilles. Veillez à sélectionner les chevilles en fonction de la nature du mur.

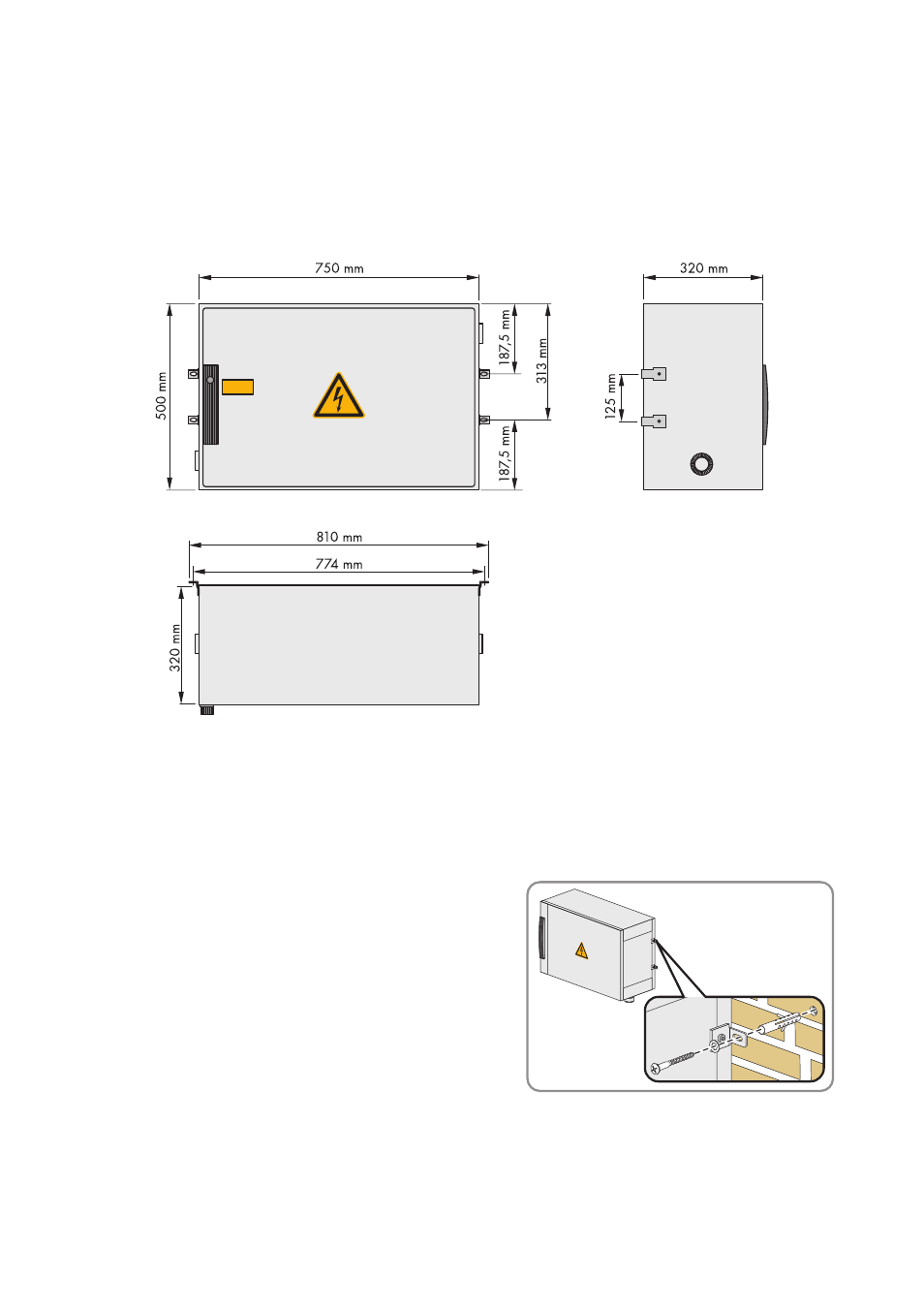

Figure 7 : Dimensions de la Sunny Main Box
1. Marquez les positions des trous de perçage sur le mur ou sur le support.
2. Percez les trous aux emplacements marqués.
3. Si nécessaire, posez des chevilles.
4. Fixez la Sunny Main Box au mur ou sur le support
avec des vis et rondelles appropriées.
5. Assurez-vous que la Sunny Main Box est bien en place.
