6 Raccordement électrique
SMA Solar Technology AG
20
SMB-IA-fr-10
Instructions d’installation
5. Insérez les câbles de raccordement à travers la plaque de sol dans la Sunny Main Box Cabinet
et fixez-les au rail de fixation interne des câbles.
6. Pour protéger l’enjoliveur du socle contre toute ouverture non autorisée, montez les deux vis de
blocage sur la face intérieure de la plaque de base.
6 Raccordement électrique
6.1 Aperçu de la zone de raccordement
6.1.1 Sunny Main Box

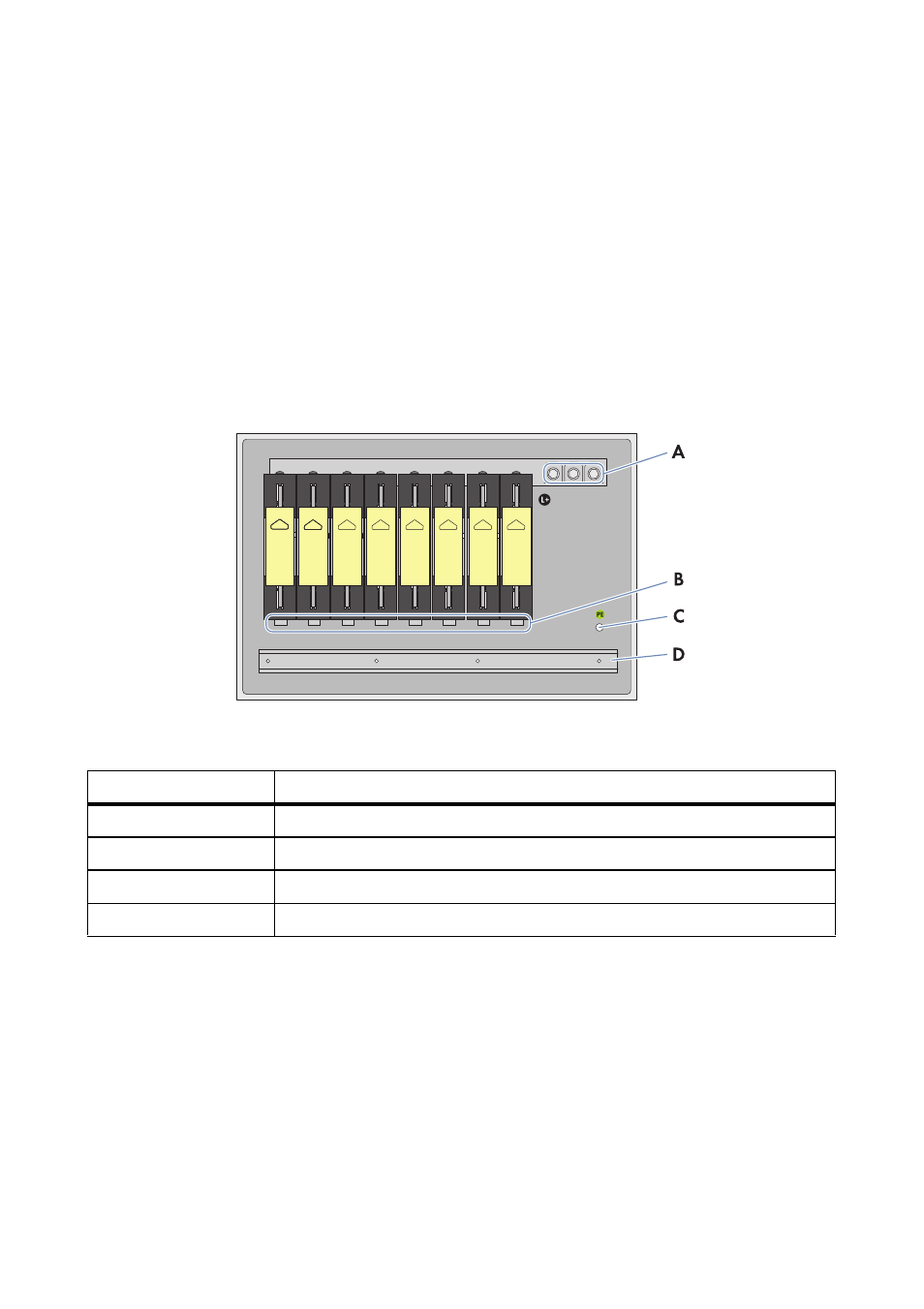

Figure 8 : Zone de raccordement de la Sunny Main Box
Position
Description
A
Sortie DC
B
Entrée DC
C
Raccordement du câble de mise à la terre
D
Rail de fixation des câbles
