Surveillance de l’installation SMA Technologie AG
Page 36 SB4200TL-11:FF2105 Instructions de service

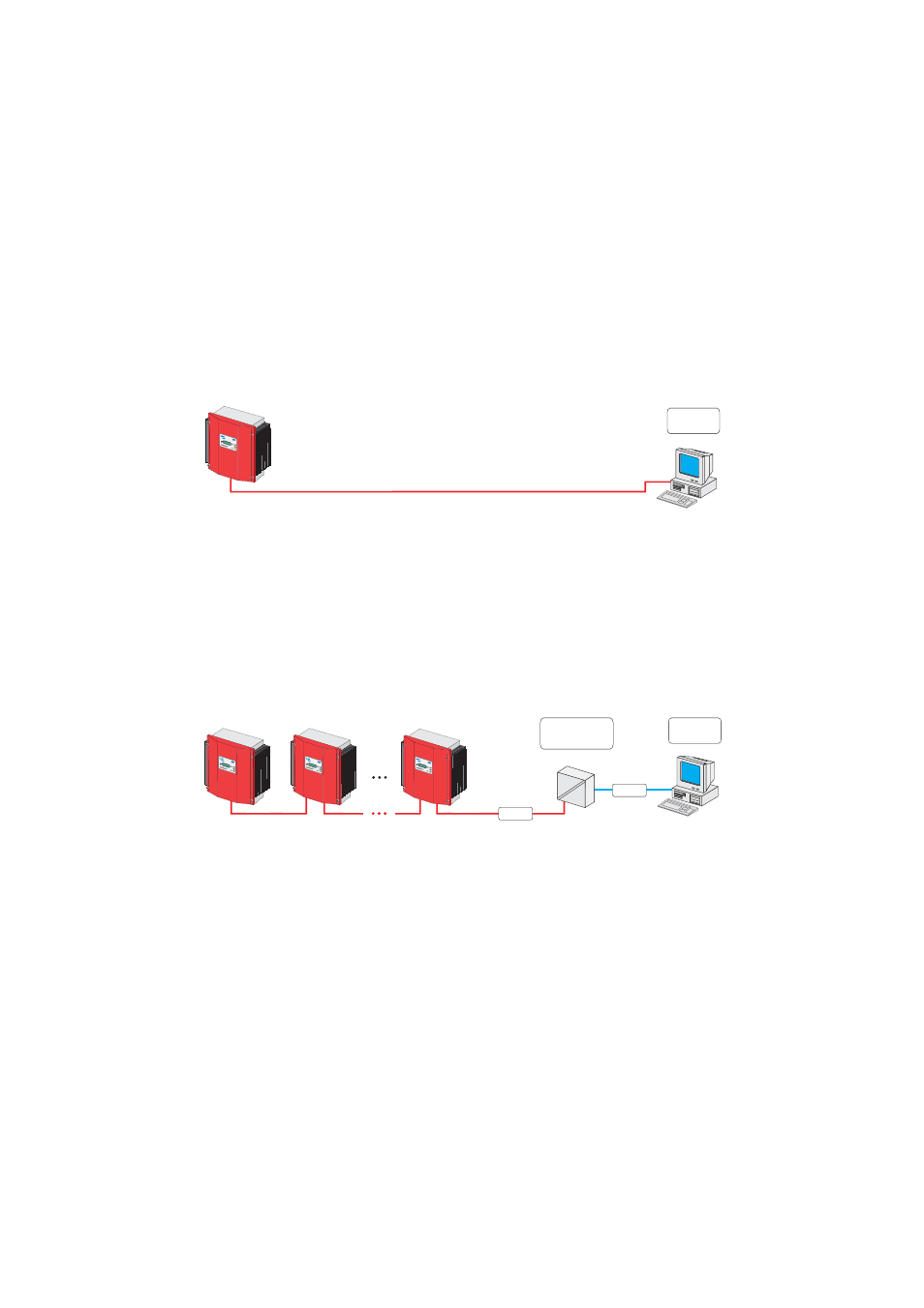

6.1.2 Sunny Data via RS232
Communication par câble
(un seul Sunny Boy 4200TL Multi-String)
Conditions préalables: Le Sunny Boy ou le Sunny Mini Central doit être équipé d’un
RS232 Piggy-Back, le raccordement à un PC étant généralement effectué directement
sur le port COM1 ou COM2 du PC. L’installation du câble RS232 est décrite dans
les instructions de montage du Sunny Boy 4200TL Multi-String.
6.1.3 Sunny Data via RS485
Communication par câble
(jusqu’à 50 Sunny Boys ou Sunny Mini Centrals)
Conditions préalables: Tous les Sunny Boys et les Sunny Mini Centrals doivent être
équipés d’un RS485 Piggy-Back, le raccordement au PC étant généralement assuré
par un convertisseur d’interface RS485/RS232 sur le port COM1 ou COM2. L’instal-
lation du câble RS485 est décrite dans les instructions de montage du Sunny Boy
4200TL Multi-String.
PC avec
Sunny Data
Erdschlu ss Earth Fau lt
Ar t.-Nr .: 8 6-00
max. 50
PC avec
Sunny Data
Convertisseur
d’interface
(RS232/RS485)
RS232
RS485
Erdschluss
Earth Fault
Ar t.-N r.: 8 6-00 Erdschluss Earth Fault
A rt .-Nr .: 8 6-00
Erdschluss
Earth Faul t Ar t.- Nr .: 8 6-00
