Variation de courant différentiel résiduel
La LED jaune de perturbation s’allume pendant 5 secondes au moment où la pertur-
bation survient, puis commence à émettre le code clignotant, restant éteinte pendant
3 secondes puis clignotant brièvement sept fois. Ce code est émis trois fois d’affilée.
Si la perturbation persiste, le message est réitéré.
Ayant détecté un courant différentiel résiduel, le Sunny Boy 4200TL Multi-String a im-
médiatement coupé l’alimentation du réseau. L’ampèremètre de courant différentiel
résiduel intégré au Sunny Boy surveille le courant de décharge contre la terre, depuis
le raccordement du Sunny Boy jusqu’au générateur solaire. Cette protection des per-
sonnes supplémentaire réagit à une variation du courant différentiel résiduel de
IDN > 30 mA et déconnecte le Sunny Boy du réseau en 0,2 secondes.
3.4 Affichage de l’écran optionnel

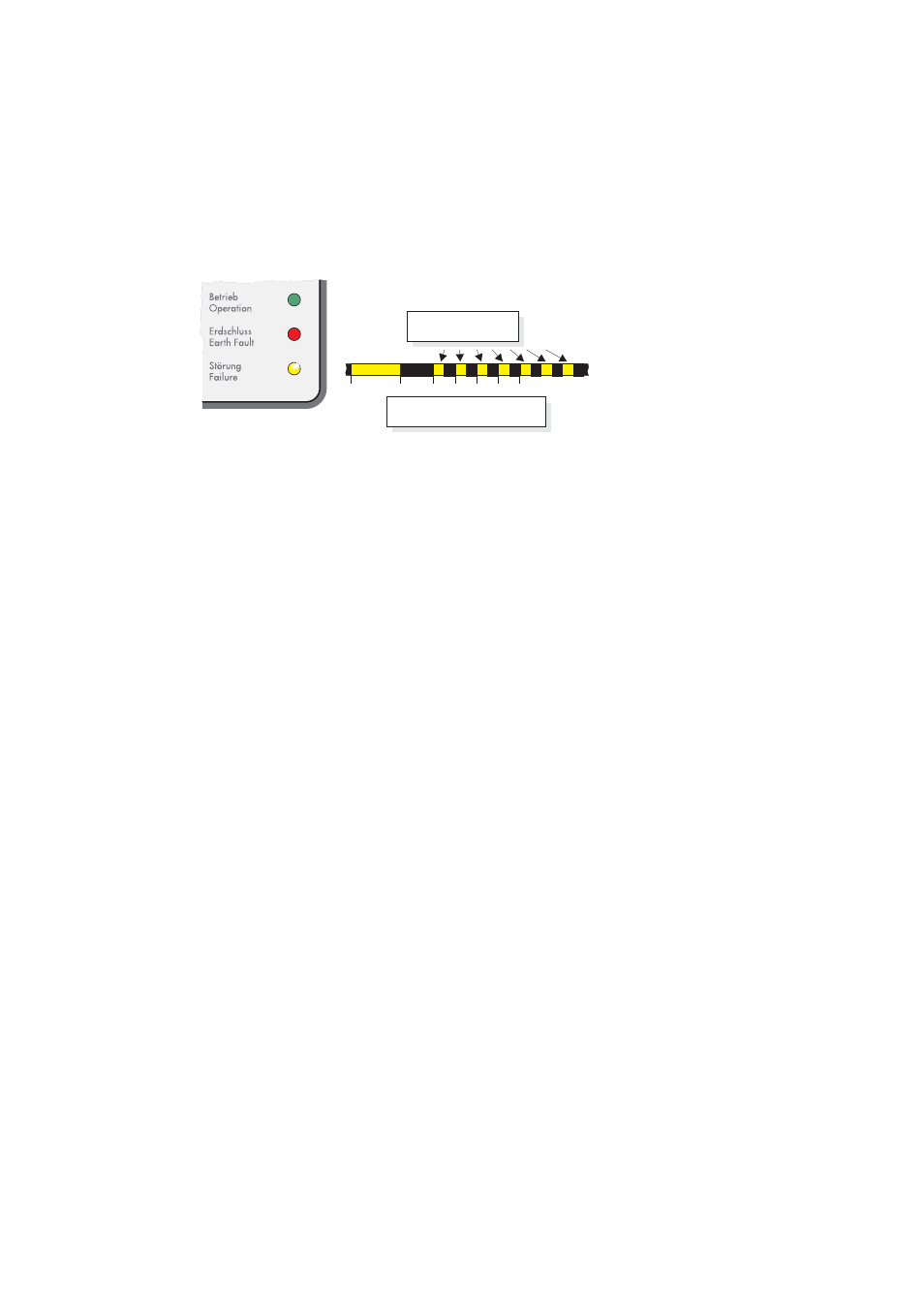

5 s 3 s 1 s 1 s 1 s 1 s 1 s 1 s
LED on LED off
La LED jaune s’allume
brièvement 7 fois
Le message est répété 3 fois et
puis recommence du début
