SMA Technologie AG Description de l’appareil
Instructions de service SB4200TL-11:FF2105 Page 15
3.3.2 Etats de service critiques, perturbés
Un concept de sécurité complet a réussi à réduire à un seul le nombre des états criti-
ques: la présence d’une tension trop élevée du générateur PV. Elle est signalisée par
le code clignotant suivant de la LED jaune:

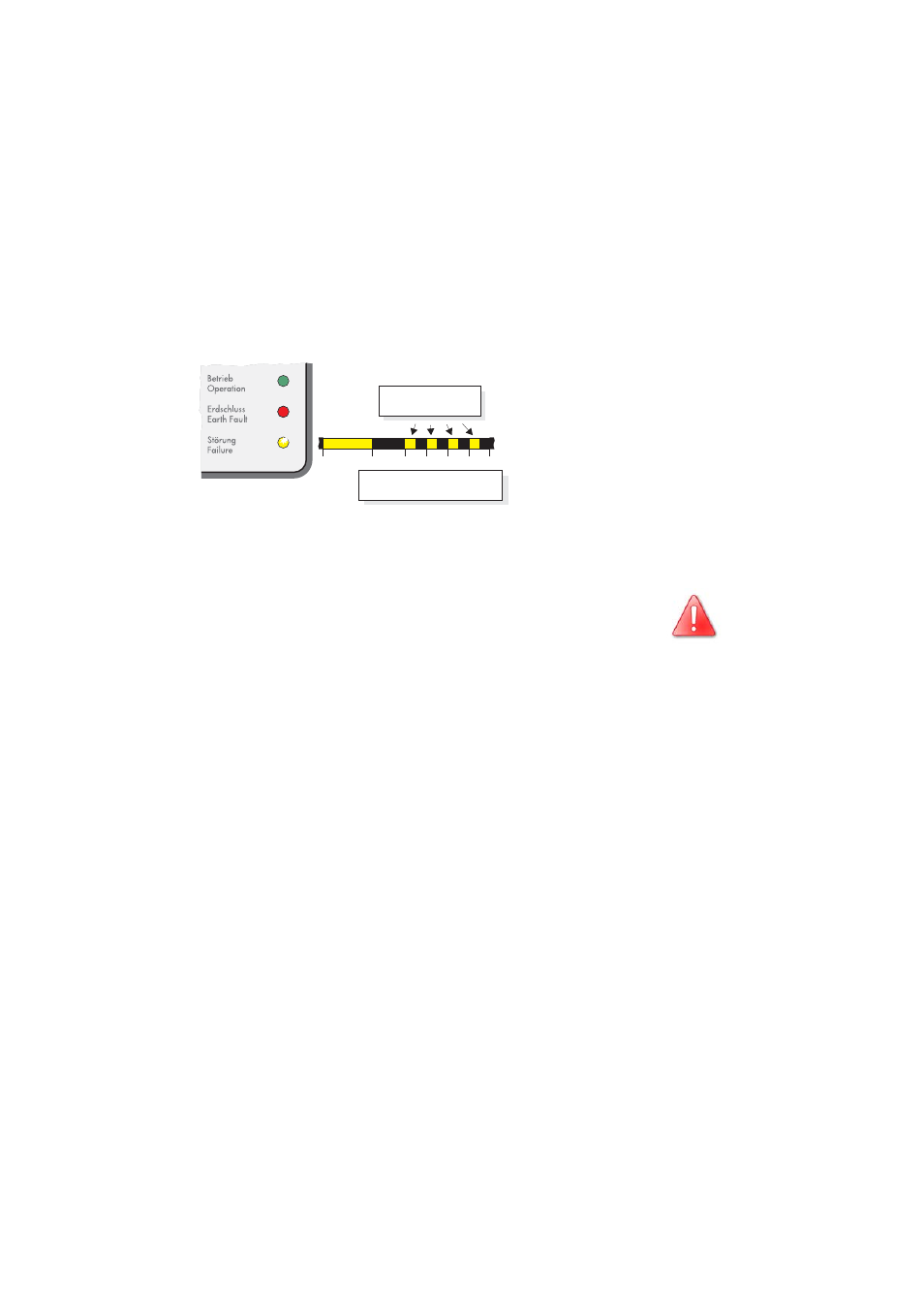

La LED de perturbation
jaune s’allume pendant 5
secondes au moment où
la perturbation survient
puis commence à émettre
le code clignotant, restant
éteinte pendant 3 secon-
des puis clignotant briève-
ment quatre fois. Ce code
est émis trois fois d’affi-
lée. Si la perturbation per-
siste, le message est
réitéré.
3.3.3 Etats de service non critiques, perturbés
Tous les autres codes d’affichage signalisent des états erronés ne présentant généra-
lement pas de danger grave pour les personnes ou les appareils mais dont l’origine
ne doit pas moins être déterminée et supprimée immédiatement.
Malgré toutes les précautions prises, d’autres défauts ne pouvant pas être signalisés
peuvent survenir (par ex. défaillance de l’affichage de statut). Pour que ce genre de
dysfonctionnements n’échappe pas à la détection, nous conseillons à l’exploitant de
vérifier, en s’aidant des explications du chapitre 3.3.4 "Description des états de ser-
vice" (p. 16), si les affichages des états de fonctionnement normaux sont plausibles
(une LED verte allumée de nuit signalise par ex. un défaut, de même qu’une absence
de LED allumée sous un soleil rayonnant).
Des diagnostics bien plus détaillés sont possibles à l’aide des options de communica-
tion décrites au chapitre 6 "Surveillance de l’installation" (p. 35).
Dans un tel cas de figure, séparer immédiatement le généra-
teur PV de façon appropriée du Sunny Boy 4200TL Multi-
String!
5 s 3 s 1 s 1 s 1 s 1 s
LED on LED off
La LED jaune s’allume
brièvement 4 fois
Le message est répété 3 fois et
puis recommence du début
