Page 38: Mise en service de l'onduleur
Mise en service
SMA Solar Technology AG
38
SB12-17-IA-fr-52
Instructions d’installation
6 Mise en service
6.1 Mise en service de l'onduleur
1. Avant la mise en service, vérifiez les conditions préalables suivantes :
– Fixation correcte de l'onduleur
– Raccordement correct du câble AC (réseau)
– Raccordement complet des câbles DC (strings photovoltaïques)
– Les entrées DC non utilisées sont obturées avec les connecteurs DC et les bouchons
d'étanchéité correspondants
– Couvercle du boîtier vissé fermement
– Electronic Solar Switch (ESS) enfiché fermement
– Disjoncteur configuré correctement
2. Activez le disjoncteur.
☑ La DEL verte s'allume : la mise en service a réussi.
ou
☑ La DEL verte clignote en cas de rayonnement insuffisant : les conditions de connexion au
réseau ne sont pas encore satisfaites. Attendez que le rayonnement soit suffisant.
ou
☑ La DEL rouge ou jaune s'allume ou clignote : perturbation. Continuez à partir du point 3.
3. Lisez le chapitre 9 « Recherche d'erreurs » (Page 51) et supprimez l'erreur ou le
dysfonctionnement le cas échéant.

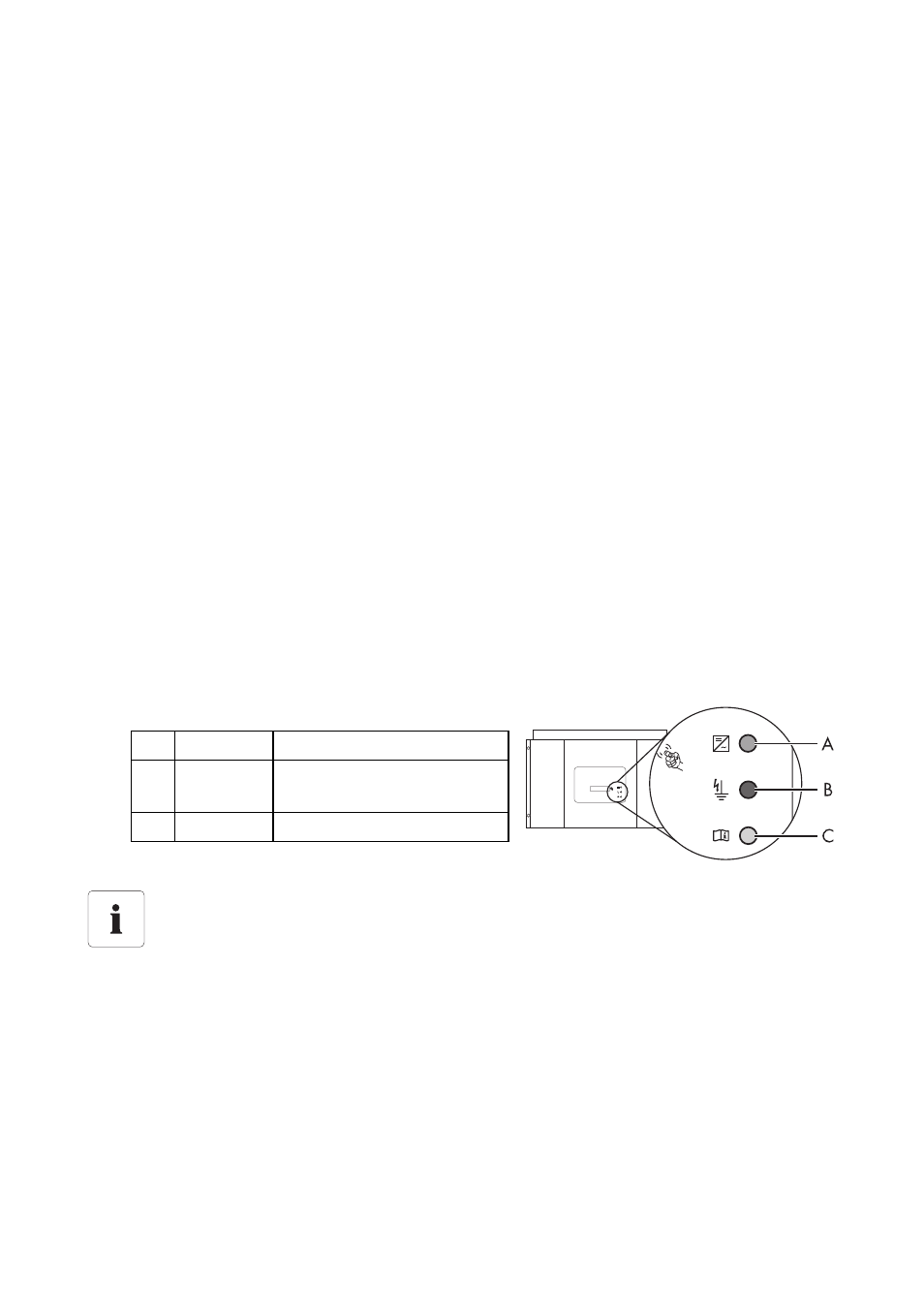

A
DEL verte
En service
B
DEL rouge Défaut à la terre ou varistor
défectueux
C
DEL jaune
Dysfonctionnement
Autotest selon la norme DK 5940, Ed. 2.2 lors de la mise en service (uniquement
pour l'Italie)
La norme italienne DK 5940 exige qu'un onduleur ne soit raccordé au réseau public
qu'une fois les temps de coupure pour la surtension, sous-tension, fréquences minimale et
maximale contrôlés.
Démarrez l'autotest comme décrit au chapitre 6.3 « Autotest selon la norme DK 5940, Ed.
2.2 (uniquement pour l'Italie) » (Page 39). Le test dure env. 8 minutes.
