Raccordement électrique
SMA Solar Technology AG
24
SB12-17-IA-fr-52
Instructions d’installation
5.2.2 Raccordement de l'onduleur au réseau public (AC)

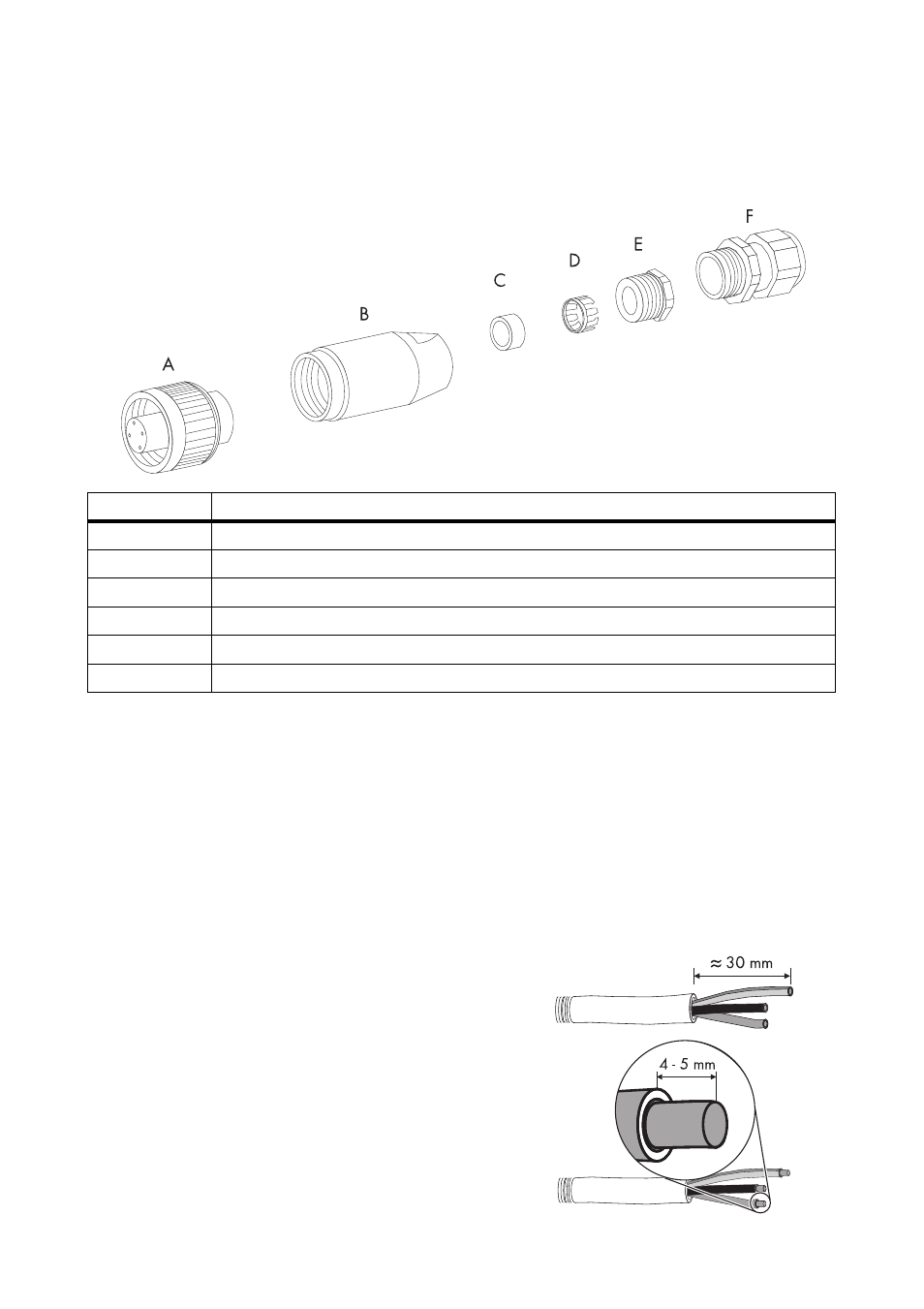

Aperçu de la prise femelle AC
Procédure
1. Sélectionnez le raccord à vis approprié pour le câble AC.
2. Vérifiez la tension du réseau et comparez-la avec la tension « V
AC nom
» figurant sur la plaque
signalétique.
La plage de travail exacte de l'onduleur est définie dans les paramètres de fonctionnement. Le
document correspondant est disponible dans la zone de téléchargement sous
www.SMA-France.com, dans la catégorie « Description technique » de l'onduleur concerné.
3. Coupez le disjoncteur, sécurisez-le contre toute remise en marche involontaire et vérifiez l'état
hors tension.
4. Dénudez le câble AC sur une longueur d'environ
30 mm.
5. Raccourcissez L et N de 5 mm.
6. Dénudez les fils du câble sur 4 à 5 mm.
Objet
Description
A
Embout de douille
B
Manchon fileté
C
Bague d’étanchéité PG13,5
D
Garniture de serrage PG13,5
E
Vis de serrage PG13,5 (pour des diamètres de câble entre 9 et 13,5 mm)
F
Presse-étoupe pour PG16 (pour diamètre de câble entre 13,5 et 17 mm)
