SMA Solar Technology AG Raccordement électrique
Instructions d’installation SB12-17-IA-fr-52 21
5.1.2 Vue intérieure

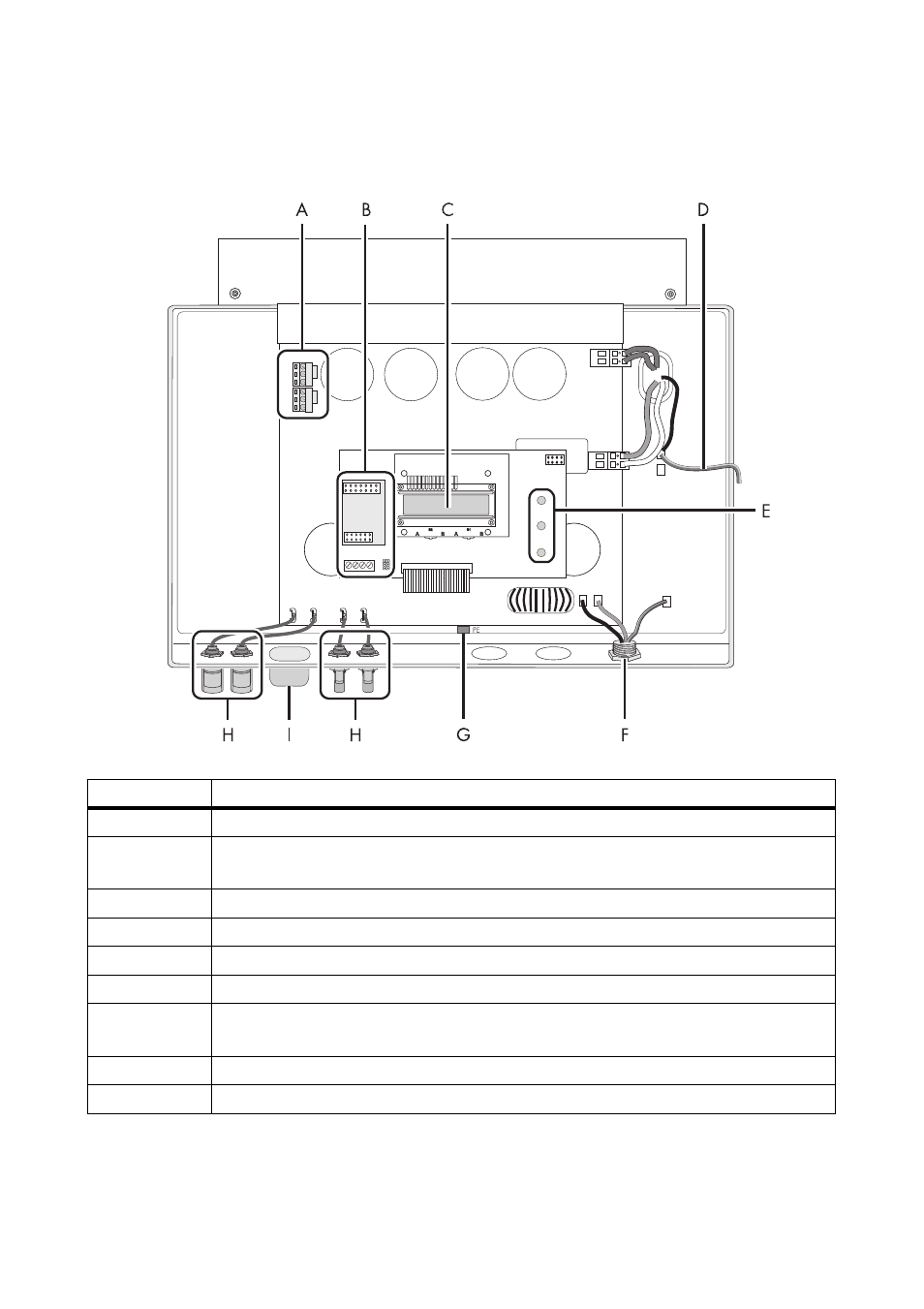

La figure suivante montre les différents composants et zones de raccordement de l'onduleur ouvert :
Objet Description
A Varistors
B Zone de raccordement et ports pour une communication optionnelle via RS485 ou
radio
C Écran
D Câble de mise à la terre pour le couvercle
E DEL d'affichage de l'état de fonctionnement
F Connecteur pour le raccordement AC
G Fiche plate destinée à la mise à la terre du blindage du câble pour la
communication RS485
H Connecteurs à fiche DC
I Connecteur pour l'Electronic Solar Switch (ESS)
