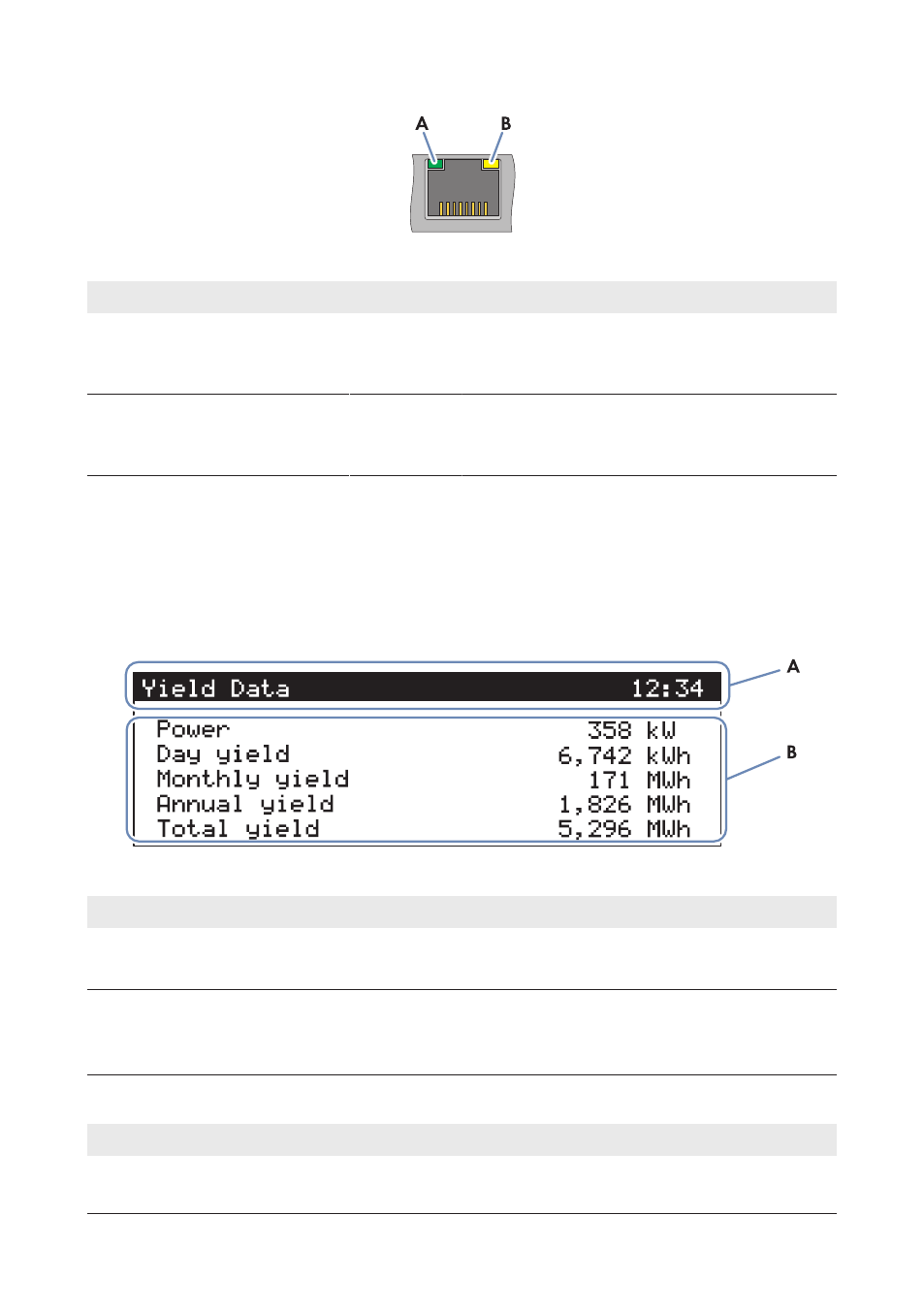

Figure 4 : DEL des connexions réseau
Position Désignation Couleur Explication
A DEL Link/Activity vert Indique l’état et l’activité de la connexion réseau
(voir chapitre 18.1.2 « DEL des prises réseau »,
page 105)
B DEL Speed jaune Indique la vitesse de la connexion réseau (voir
chapitre 18.1.2 « DEL des prises réseau »,
page 105)
3.1.4 Écran
L’écran affiche les informations relatives au Cluster Controller et aux appareils raccordés ainsi que
celles concernant l’état et la configuration de l’installation. Le contraste de l’écran est réglable (voir
manuel d’utilisation du Cluster Controller). Les langues disponibles sont « Allemand » et « Anglais ».
La langue affichée peut être modifiée par l’intermédiaire de l’interface utilisateur du
Cluster Controller (voir manuel d’utilisation du Cluster Controller).
Figure 5 : Écran du Cluster Controller (exemple)
Position Désignation Explication
A Ligne d’en-tête Affiche le titre de l’écran affiché
L’heure de l’installation est toujours affichée.
B Lignes de données Affiche le texte et les valeurs numériques
Les valeurs numériques de mesure et de rendement sont
affichées avec les unités correspondantes.
Vue d’ensemble des écrans
Écran d’affichage Explication
Écran de démarrage S’affiche au démarrage du Cluster Controller et indique notamment
la version actuelle du micrologiciel du Cluster Controller.
