5. Mettez hors tension la tension d’alimentation (voir chapitre 4.2.4, page 23).
6. Arrêtez le temps que l’unité de communication se coupe.
☑ L’unité de communication s’arrête au minimum au bout de 15 secondes.
✖ L’unité de communication se coupe plus tôt ?
• Veuillez prendre contact avec Service en Ligne de SMA.
6.4.17 Contrôle du dispositif d’interruption AC
L’onduleur est équipé en option d’un dispositif d’interruption AC. Si un disjoncteur de la société ABB est monté, ce
dernier doit être contrôlé. Si un disjoncteur de la société LS Industrial Systems est monté, le contrôle n’est pas
nécessaire.

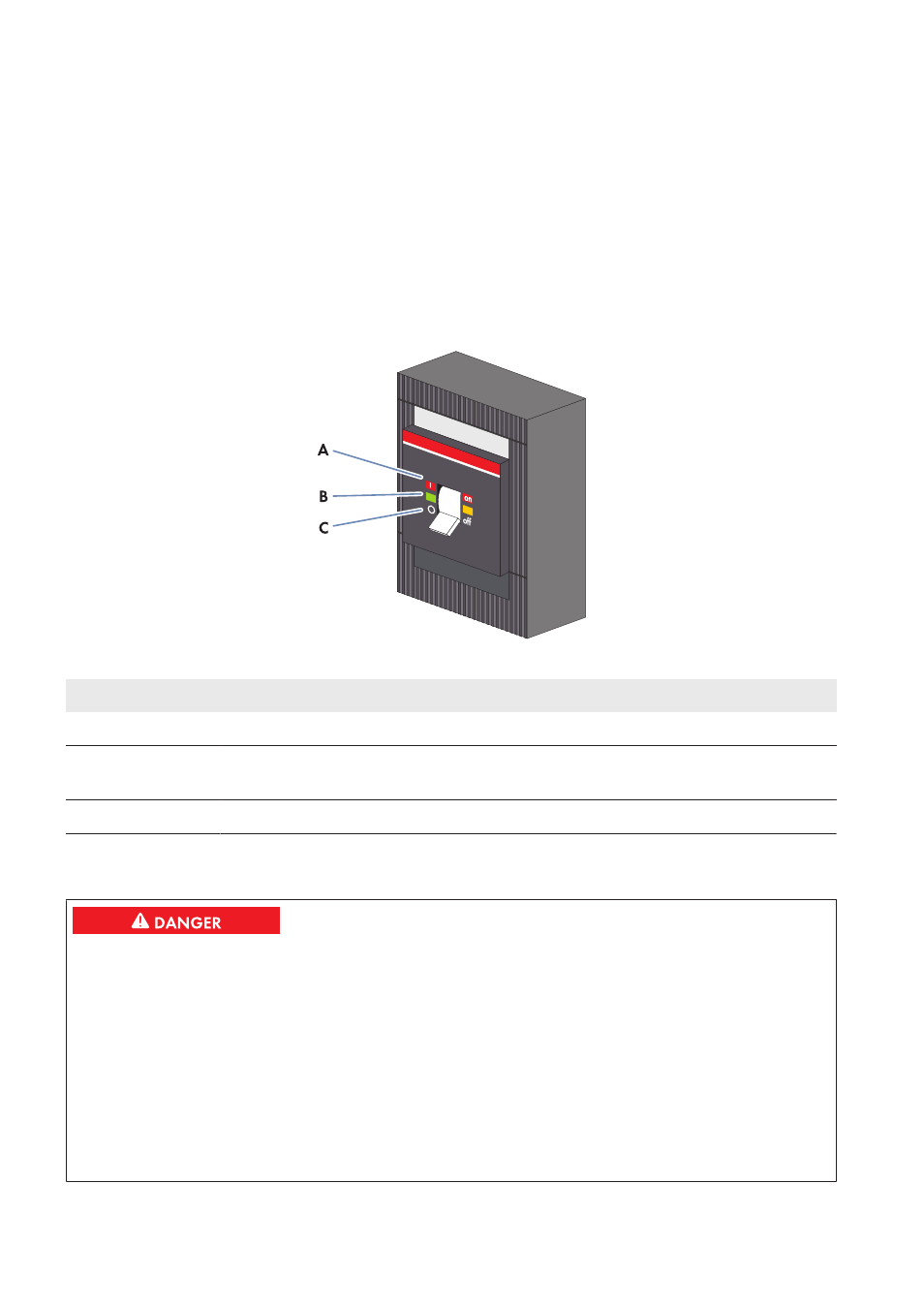

Figure 17 : Position du dispositif d’interruption AC d’ABB
Position Désignation Explication
A Position de l’interrupteur on Le dispositif d’interruption AC est fermé.
B Position de l’interrupteur intermé-
diaire Le dispositif d’interruption AC a été déclenché et est ou-
vert.
C Position de l’interrupteur off Le dispositif d’interruption AC est ouvert.
Matériel d’entretien supplémentaire requis (non compris dans la livraison) :
☐ Appareil de contrôle autorisé par le fabricant du dispositif d’interruption AC (par exemple TT1 d’ABB)
Danger de mort par choc électrique dû à une tension
Les pièces conductrices de l’onduleur sont soumises à de hautes tensions. Le contact avec des composants
conducteurs entraîne des blessures graves, voire la mort par choc électrique.
• Après la mise hors tension de l’onduleur, attendez au moins 15 minutes que les condensateurs soient
complètement déchargés avant d’ouvrir l’onduleur.
• Portez toujours un équipement de protection individuelle adapté pour tous les travaux.
• Pour toute intervention, suivez scrupuleusement les instructions du présent document. Respectez toutes les
consignes de sécurité.
• Ne touchez aucun composant conducteur de l’onduleur ou du réseau moyenne tension. Respectez toutes les
consignes de sécurité applicables à la manipulation de réseau moyenne tension.
