3.3.1.2 Dispositif d’interruption AC
Le dispositif d’interruption AC déconnecte l’onduleur du transformateur moyenne tension.

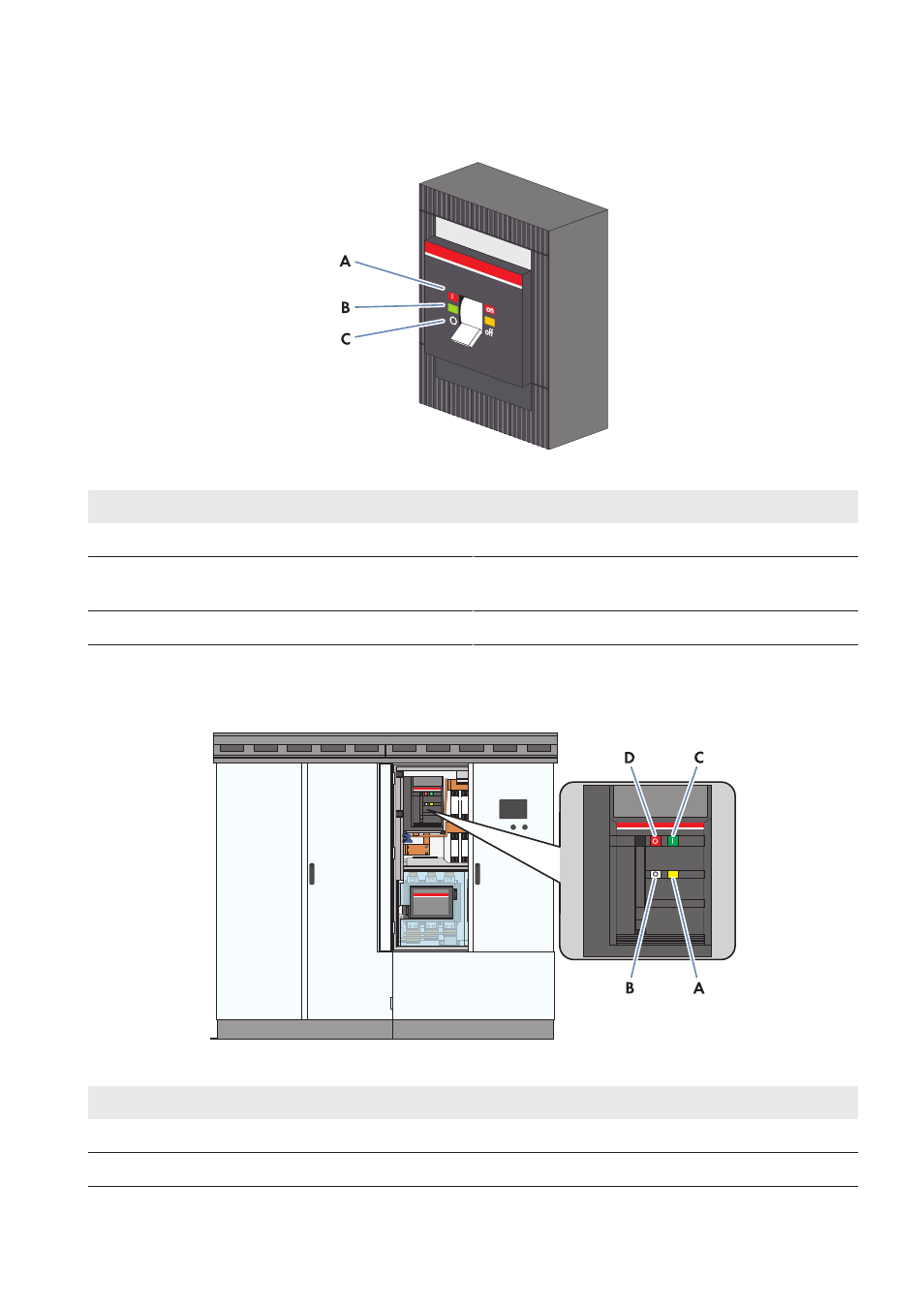

Figure 4 : Position du dispositif d’interruption AC d’ABB
Position Désignation Explication
A Position de l’interrupteur on Le dispositif d’interruption AC est fermé.
B Position de l’interrupteur intermé-
diaire Le dispositif d’interruption AC a été déclenché et est ou-
vert.
C Position de l’interrupteur off Le dispositif d’interruption AC est ouvert.
3.3.1.3 Interrupteur DC
L’interrupteur DC déconnecte l’onduleur de la centrale photovoltaïque.
Figure 5 : Voyants de l’interrupteur-sectionneur DC
Position Désignation
A Affichage de l’état du ressort
B Affichage de position
3 Vue d’ensemble du produit SMA Solar Technology AG
Manuel d’entretien 15 SC1000CPXT-WA-E4-fr-10
