3.3.4 Interface utilisateur
3.3.4.1 Structure de l’interface utilisateur
Sur l’interface utilisateur, vous pouvez régler la communication des appareils de votre centrale photovoltaïque,
paramétrer l’onduleur et lire les messages d’erreur ainsi que les données de fonctionnement.
A
B
C
D
E

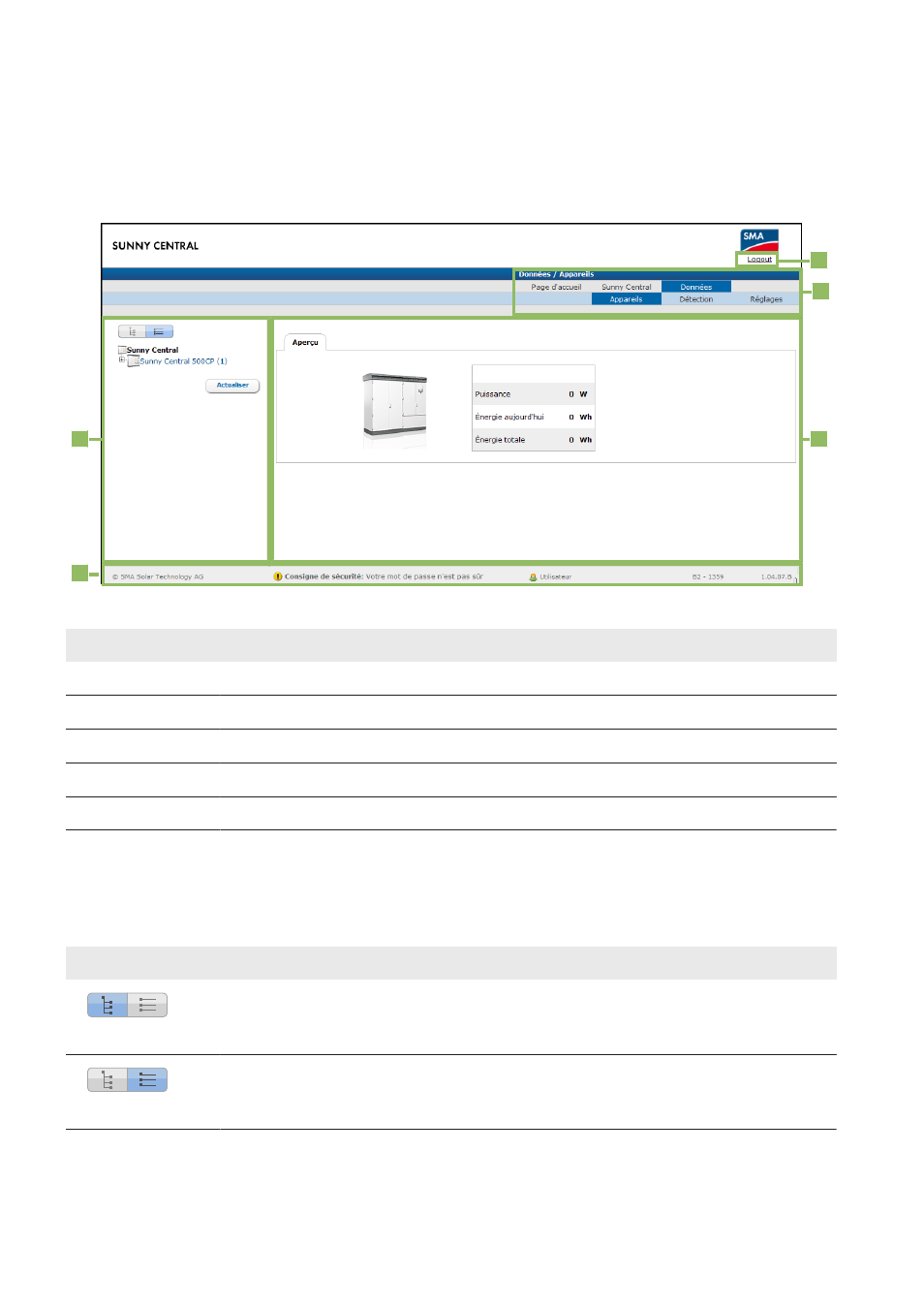

Figure 10 : Structure de l’interface utilisateur (exemple)
Position Désignation
A Arborescence de la structure ou arborescence des appareils
B Barre d’état
C Bouton de déconnexion
D Barre de navigation
E Zone de contenu
3.3.4.2 Arborescence de la structure et arborescence des appareils
Dans l’arborescence de la structure et dans l’arborescence des appareils, vous pouvez appeler les données des
différents appareils de votre centrale photovoltaïque. Selon l’arborescence choisie, les appareils sont classés
différemment.
Symbole Désignation Explication
Arborescence de la struc-
ture Dans l’arborescence de la structure, l’interface utilisateur af-
fiche les appareils dans l’ordre dans lequel ils sont raccordés
au bus de données.
Arborescence des appa-
reils Dans l’arborescence des appareils, l’interface utilisateur affiche
tous les appareils selon leur type. Le nombre entre parenthèses
indique le nombre d’appareils d’un même type.
