8.3 Messages d'état sur l'écran d'affichage ACL

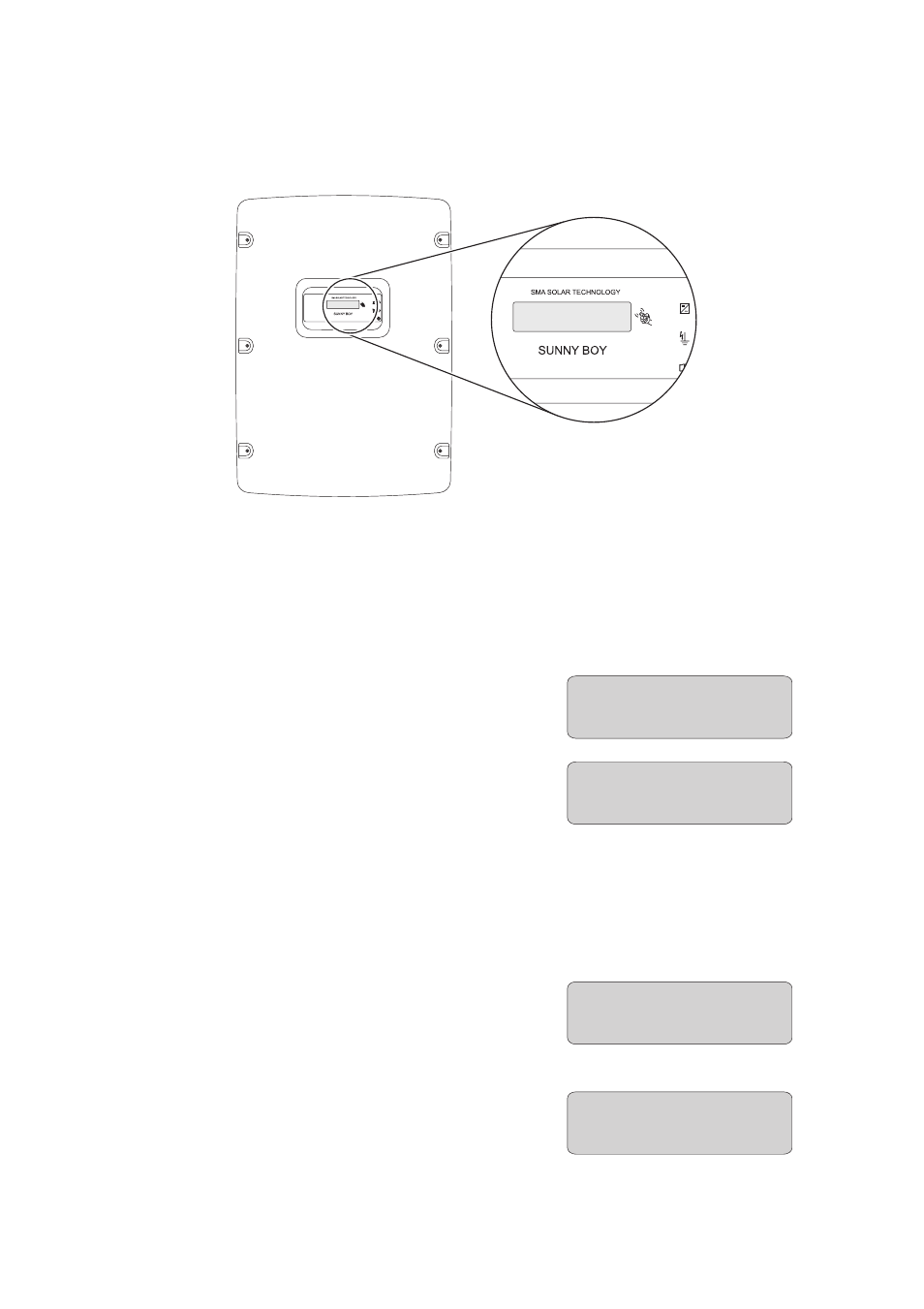

Le Sunny Boy est équipé en série d'un écran ACL « Sunny Display » intégré au couvercle de boîtier.
Activation du rétro-éclairage
Un tapotement sur le couvercle de boîtier active le rétro-éclairage. Un tapotement supplémentaire
permet de faire défiler les messages sur l'écran.
Le rétro-éclairage s'éteint automatiquement après 2 minutes.
Messages INIT
Les messages suivants sont affichés pendant l'initialisation
de l'onduleur :
Au bout de 6 secondes, l'écran affiche les versions de
micrologiciel installées du microprocesseur de conduite
de l'exploitation (BFR) et de l'ordinateur de régulation du
courant (SRR).
Messages de service
L'écran ACL fait défiler en permanence tous les messages de service. Chaque message d'erreur est
affiché pendant 5 secondes. Une fois que tous les messages ont été affichés, l'ACL recommence à les
afficher depuis le début.
Le message n° 1 « E-Today » : énergie totale qui a été
produite pendant cette journée. Le mode de
fonctionnement actuel s'affiche en dessous.
Message n° 2 « Gridtype » : configuration d'un réseau
de l'onduleur et valeurs de mesure de la tension entre le
conducteur et le conducteur de neutre.
Sunny Boy
WRXKuxxx
BFR Version x.xx.
SRR Version x.xx
E-today 8.86kWh
Mode MPP
Gridtype - 208V
L1 120V L2 120V
