Raccordement électrique SMA America, LLC
48 SB50US-80US-IA-fr-37 Instructions d’installation
Fusibles
Le sectionneur DC de l'onduleur doit être conçu pour une puissance continue d'au moins 600 V DC
et 36 A. Le DC Disconnect est livré avec 4 fusibles (un fusible par string) conçus pour 15 A et
600 V DC. Les 4 fusibles du DC Disconnect doivent être conçus pour maximum 20 A et 600 V DC.
Pour déterminer le dimensionnement des fusibles, veuillez tenir compte du National Electrical Code
®
,
paragraphes 690.8 et 690.9.
6.6.2 Mise à la terre de l'entrée DC
Le Sunny Boy est configuré départ usine pour des installations avec mise à la terre négative du
générateur. Certains genres de panneaux photovoltaïques peuvent exiger que ce soit le pôle positif
qui soit mis à la terre à la place du pôle négatif

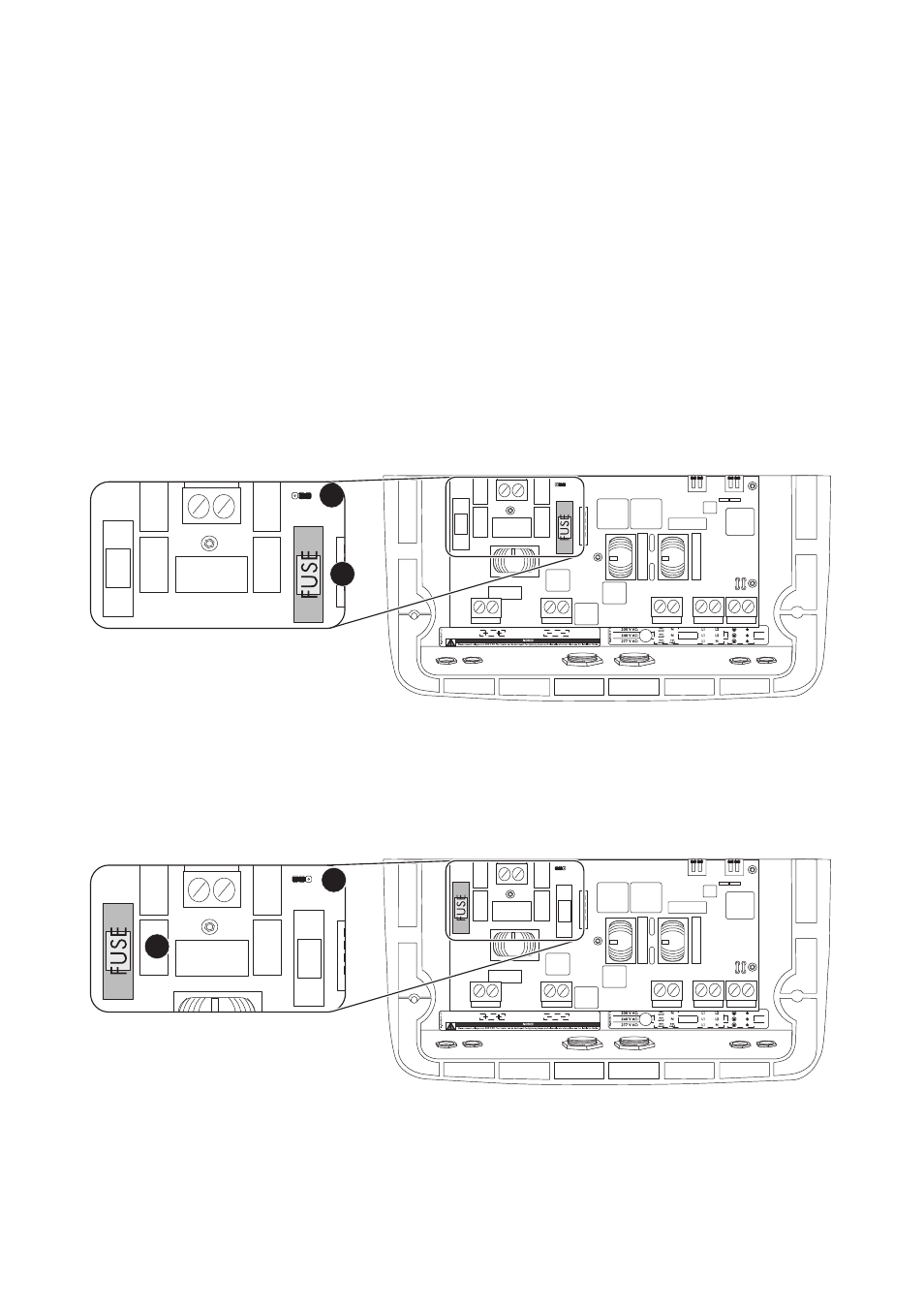

Position du fusible GFDI et du cavalier pour une mise à la terre négative
1. Insérez le fusible dans la position (1).
2. Insérez le cavalier dans la position (2).
Position du fusible GFDI et du cavalier pour une mise à la terre positive
1. Insérez le fusible dans la position (1).
2. Insérez le cavalier dans la position (2).
2
1
2
1
